BRICK 자율 주행 데이터 수집 플랫폼
주요 기능
BRICK 시리즈는 고대역폭 데이터 수집, 처리 및 기록 기능을 갖추고 있으며, 센서 및 ECU 개발 및 검증 시스템에 유연하게 통합되어 대규모 센서 데이터 처리 및 저장 비용 문제를 효과적으로 해결할 수 있습니다.
제품특징
모듈식 확장 가능한 시스템
풍부한 확장 인터페이스와 다양한 스토리지 솔루션을 제공하여 자신의 요구와 실제 사용 상황에 따라 구성할 수 있습니다.
XTSS 시간 동기화
BRICK 시리즈는 XTSS 시간 동기화 서비스를 지원하며 광범위한 구성과 플러그 앤 플레이가 가능합니다. 각 데이터 패킷에 타임스탬프를 제공하면 전체 시스템의 클럭이 최대 100ns 이내의 동기화 정확도로 동일한 시간 기준에서 작동하는지 확인할 수 있습니다.
외관이 견고하고 치밀함
외형 크기가 작고 설치가 용이하여 추가 공간이나 복잡한 배선 없이 차량 내부에 완전히 설치할 수 있습니다.
기술 사양
| 항목 | BRICKplus | BRICK2 | BRICK2 X11 |
|---|---|---|---|
| 프로세서 | Intel® Core™ i7-6820EQ32 GB RAM DDR4-2133128 GB 내장 M.2 SSD | 6코어 Intel® Core™ i7-9850HE64 GB RAM DDR4-2666512 GB 내장 M.2 SSD | 8코어 Intel® XEON® Processor W-11865MRE64 GB RAM DDR4-3200512 GB 내장 M.2 SSD |
| 이더넷 포트 | 2x 10GBase-T Ethernet5x 1000Base-T Ethernet1x 1000Base-T Ethernet 관리 포트 | 6x 10GBase-T Ethernet3x 1000Base-T Ethernet1x 1000Base-T Ethernet 관리 포트 | 6x 10GBase-T Ethernet3x 1000Base-T Ethernet1x 2.5GBase-T Ethernet 관리 포트 |
| USB | 4x USB3.0 Host | 4x USB3.1 Gen14x USB A 2.0 | 4x USB3.1 Gen24x USB A 2.0 |
| SATA | 2x SATA 6G via SFF-8088 | — | — |
| 시간 동기화 | GPSIEEE 802.1AS-2020 | GPS외부 NMEA 시리얼 포트IEEE 802.1AS-2020 | GPS외부 NMEA 시리얼 포트IEEE 802.1AS-2020 |
| 운영체제 | Windows 10 IoT EnterpriseLinux 64비트 | Windows 10 IoT EnterpriseLinux Ubuntu 20.04 | Windows 10 IoT EnterpriseLinux Ubuntu |
| 전원 | 12V (10V–28V), 시동 상태 전압 보호 6V100–140W | 12V (10V–32V), 시동 상태 전압 보호 6V150–220W | 12V (10V–32V), 시동 상태 전압 보호 6V150–240W, 최대 350W |
| 동작 온도 | -25°C ~ +70°C, 풀로드 시 성능 저하 없음 | -20°C ~ +60°C, 풀로드 시 성능 저하 없음 | -20°C ~ +60°C, 풀로드 시 성능 저하 없음 |
| 크기 | 320 mm (W) × 66 mm (H) × 250 mm (D) | 320 mm (W) × 66 mm (H) × 250 mm (D) | 320 mm (W) × 66 mm (H) × 250 mm (D) |

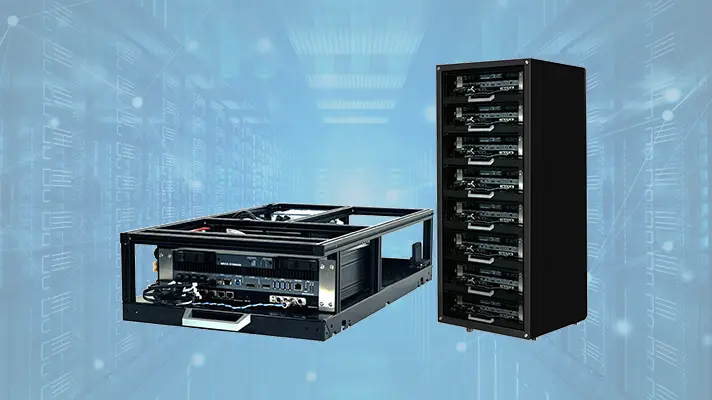

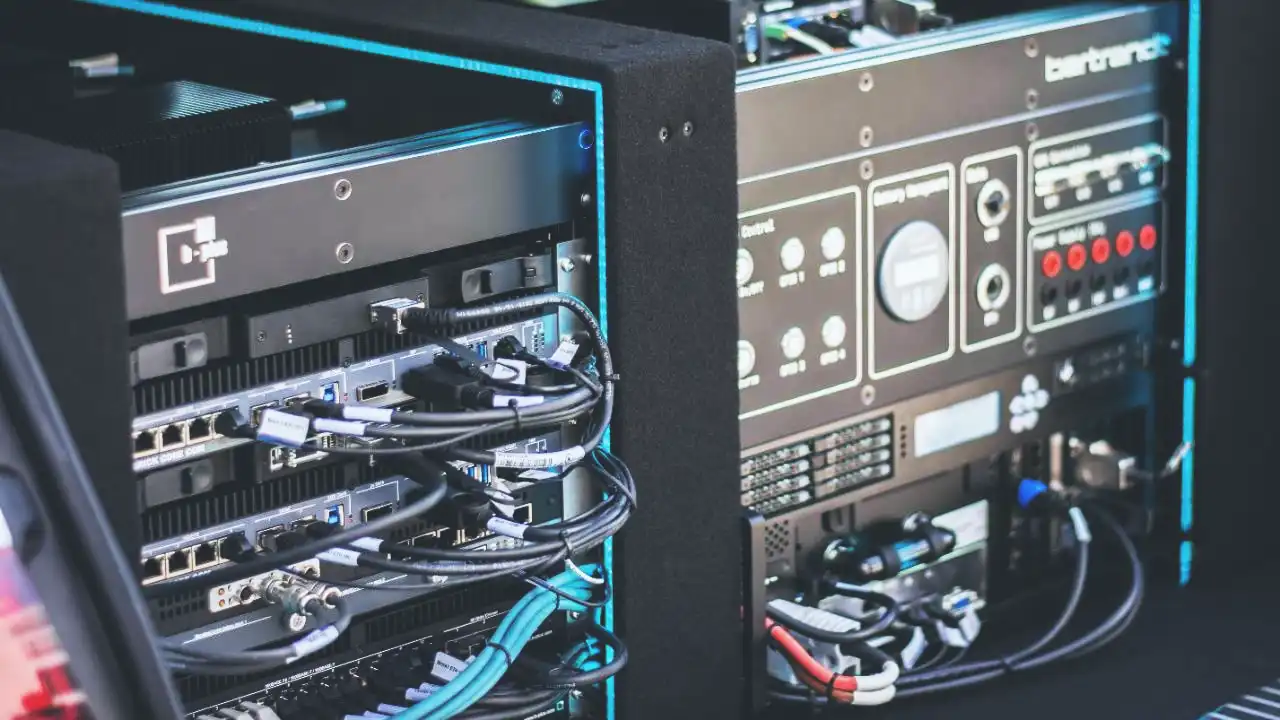

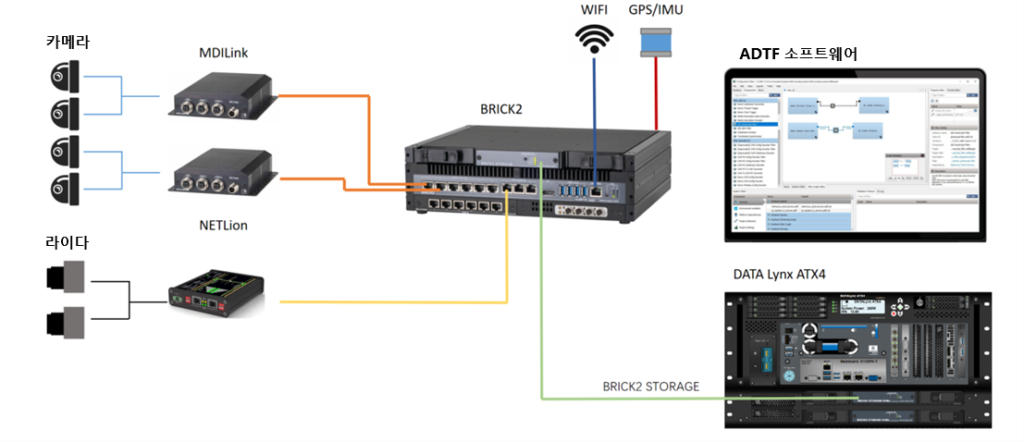

응용 장면
저장 방식
| 항목 | BRICK STORAGEplus
| BRICK2 STORAGE

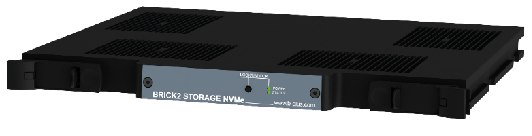

| BRICK2 STORAGE NVMe
| x8 STORAGE
|
|---|---|---|---|---|
| PCI Express | PCIe 3.0 x4 SATA RAID | PCIe 3.0 x8 SATA RAID | PCIe 3.0 x8 NVMe JBoF | PCIe 4.0 x8 NVMe RAID |
| 쓰기 성능 | 16 Gbit/s – ATX416 Gbit/s – BRICK216 Gbit/s – BRICKplus | 24 Gbit/s – ATX424 Gbit/s – BRICK2 | 48 Gbit/s – ATX432 Gbit/s – BRICK2 | 96 Gbit/s – ATX4 PCIe448 Gbit/s – ATX4 PCIe332 Gbit/s – BRICK220 Gbit/s – USB-C |
| 저장 용량 | 8 TB16 TB32 TB | 8 TB16 TB32 TB | 15 TB30 TB60 TB | 15 TB30 TB60 TB |
| 전형 소비전력 | 50 W | 50 W | 109 W | 109 W |
| 핫스왑 지원 | ✔ | ✔ | ✔ | ✔ |
| 동작 온도 | -10 °C ~ +50 °C | -10 °C ~ +50 °C | -10 °C ~ +60 °C | -10 °C ~ +60 °C |
| 하드웨어 크기 | 280 mm (W) × 22 mm (H) × 248 mm (D) | 280 mm (W) × 22 mm (H) × 248 mm (D) | 280 mm (W) × 22 mm (H) × 248 mm (D) | 280 mm (W) × 22 mm (H) × 248 mm (D) |
