MDILink
다중 채널 LVDS/리스트 LVDS에서 10Gb 이더넷 변환기까지
SerDes 측정 데이터 변환기는 GMSL, CSI-2, FPDLink 및 기타 인터페이스의 센서에 적합하여 원시 데이터 및 타임스탬프의 비파괴적 디커플링을 실현한다.
제품 포인트
고성능 임베디드 시스템
♦ 고성능 SoC 구조
♦ 모듈화 개념, 센서 적응 용이
♦ 2 x 10GbE 다운로드 포트
♦ 견고하고 컴팩트한 케이스 및 내부 구성 공간
♦ 동축 전원 (외부 전원)
시간 동기화
♦ 시간 동기 센서 트리거
♦ IEEE1588802.1AS 시간 동기화
♦ 내부 타임스탬프 센서 트리거
확장성 및 적응성
♦ 타사 프레임워크 통합을 위한 API
♦ 간단한 구성을 위한 1GbE MGNTport
♦ I²C 역방향 채널 통신 및 일지 기록
♦ AVETO 기록기 호환
제품 카테고리
ADAS/AD 환경에서는 카메라, 레이더 또는 광선레이더와 같은 센서로부터 원시 데이터를 분리하고자 할 때 항상 측정 데이터 변환기를 사용한다.MDILink를 사용하면 개발 단계 및 검증 결과에서 대량 생산으로 원활하게 전환할 수 있는 SerDes 측정 데이터 변환기를 얻을 수 있다.
측정 데이터 인터페이스는 10Gbit 이더넷으로의 변환과 TAP 모드(Bypass 모드)에서 원시 데이터 스트림의 투명한 디커플링을 제공한다.
센서 제어 외에도 I²C 역방향 채널 통신은 트리거 기능이 있는 카메라의 정확한 시간 동기화를 실현할 수 있다.따라서 정확한 타이밍과 기록 기능을 갖춘 완벽한 환경 이미지가 생성되었다.
센서 데이터는 쉽게 전송되어 데이터 기록 플랫폼에서 분석되거나 다른 데이터 수집 플랫폼으로 통합될 수 있다.
모듈식 개념으로 서로 다른 인터페이스에 쉽고 유연하게 적응할 수 있다.또한, 해홍은 고객이 선택한 센서 칩에 물리적 적응을 할 것이다.
GMSL2 인터페이스는 높은 화질, 높은 데이터 전송 속도 및 낮은 지연 시간으로 고객에게 깊은 인상을 준다.현대 운전자 보조 시스템, 카메라 센서 및 기타 제어 장비의 데이터 전송에 매우 적합하므로 ADAS/AD 분야에서 가장 일상적으로 사용되는 인터페이스 중 하나이다.
MDILink GMSL2는 TSN 표준 IEEE1588802.1AS-2020(gPTP)을 지원하여 차량에서 고정밀도 시간 동기 및 타임스탬프를 실현할 수 있다.따라서 항상 데이터 무경성을 유지하면서 ECU에서 높은 대역폭을 정확하고 안정적으로 전송할 수 있다.10Gbit 이더넷을 사용하면 더 긴 거리에서도 손실 없이 데이터를 안전하게 전송할 수 있다.
테스트 설정에서 사용 사례에 대한 최상의 솔루션을 찾으려면 세 가지 GMSL 변체 중에서 선택할 수 있다.
10Gbit 이더넷으로의 전환 외에도 GMSL2 TAP 버전은 고객에게 완전히 투명한 TAP 모드를 제공한다.ECU와 독립적으로 원시 센서 데이터를 동시에 기록하고 분리하는 데 사용된다.하나의 동축 케이블과 동축 케이블 전원 공급 장치(PoC)의 연결만으로 카메라 및 센서 평가에 적합하다.
GMSL24EP 버전은 4개의 전용 역직렬화기로 인해 매우 유연하여 최대한의 사용 범위를 제공한다.따라서 이 버전은 다중 센서 응용에 가장 적합하다.예를 들어 4개의 카메라를 연결해 완벽한 환경 이미지를 만들고 싶다면, 하나의 동축 케이블과 동축 케이블 전원 공급 장치(PoC)의 연결만으로 가능해 카메라와 센서 평가에 적합하다.
GMSL2 STP TAP 버전은 10Gbit 이더넷으로 전환할 수 있는 것 외에도 완전히 투명한 TAP 모드를 제공한다.ECU와 독립적으로 원시 센서 데이터를 수집하고 분리하는 데 사용된다.또한 트위스트 페어 버전에는 GND 분리 인터페이스가 있다.따라서, 데이터 전송을 방해하지 않도록 보장할 수 있다.이 버전은 레이더 및 레이저 레이더 시스템과 같은 자체 전력 공급 센서 및 컨트롤러와 함께 사용되어야 한다.
FPD-Link III는 카메라, 레이더 및 레이저 레이더의 고해상도 비디오 데이터 전송을 위해 특별히 설계된 인터페이스이다.
동축 케이블 전력 공급(PoC) 장치를 결합하여 자동차 환경에 매우 적합하다.이것은 센서가 연결된 기록 장치에서 직접 전원을 끌어오기 때문에 별도의 전원 공급 장치가 필요하지 않다.또한 이더넷 전원 공급 장치(PoE)에 비해 더 긴 전송 거리를 구현할 수 있다.
MDILink FPDLink III는 TSN 표준 IEEE1588802.1AS-2020(gPTP)을 지원하여 차량에서 고정밀도 시간 동기 및 타임스탬프를 실현할 수 있다.따라서 항상 데이터 무결성을 유지하면서 ECU에서 높은 대역폭을 정확하고 안정적으로 전송할 수 있다.10Gbit 이더넷을 사용하면 더 긴 거리에서도 데이터 손실 없이 안전하게 전송할 수 있다.
CSI-2 인터페이스는 카메라 센서와 전자 제어 장치(ECU) 간의 직접 통신을 위한 표준 인터페이스이다.이미지 데이터 전송을 단순화하고 센서에서 ECU로 데이터를 빠르고 효율적으로 전송할 수 있으며 차량 감지 및 주행 보조 시스템의 성능을 향상시킨다.이 인터페이스의 직접 연결은 데이터 전송 지연과 복잡성을 줄인다.
제품 전시

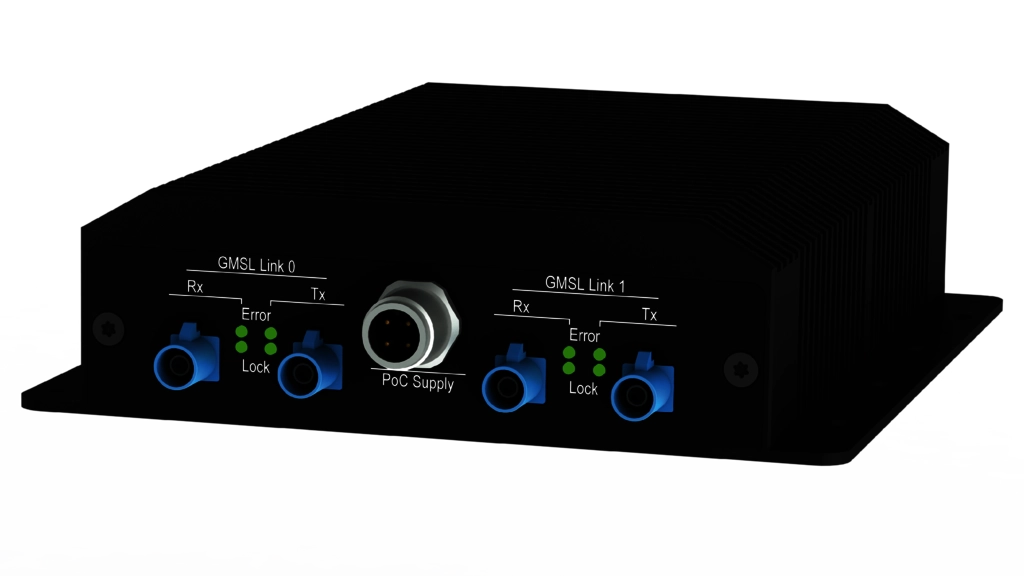

GMSL TAP
![](https://haehongtec.com/wp-content/uploads/2024/06/mdilink.png)
- 2x GMSL2 입력
- 2x GMSL2 링크 출력 (TAP 모드)
- GMSL2 MAX9295A /MAX9296A SerDes
- TAP 설정
GMSL 4EP
![](https://haehongtec.com/wp-content/uploads/2024/06/mdilink-1.png)
- 4x GMSL2 신호 입력 (RX)
- GMSL2 MAX9296A Deserializer
- 기대 많이 해 주세요.

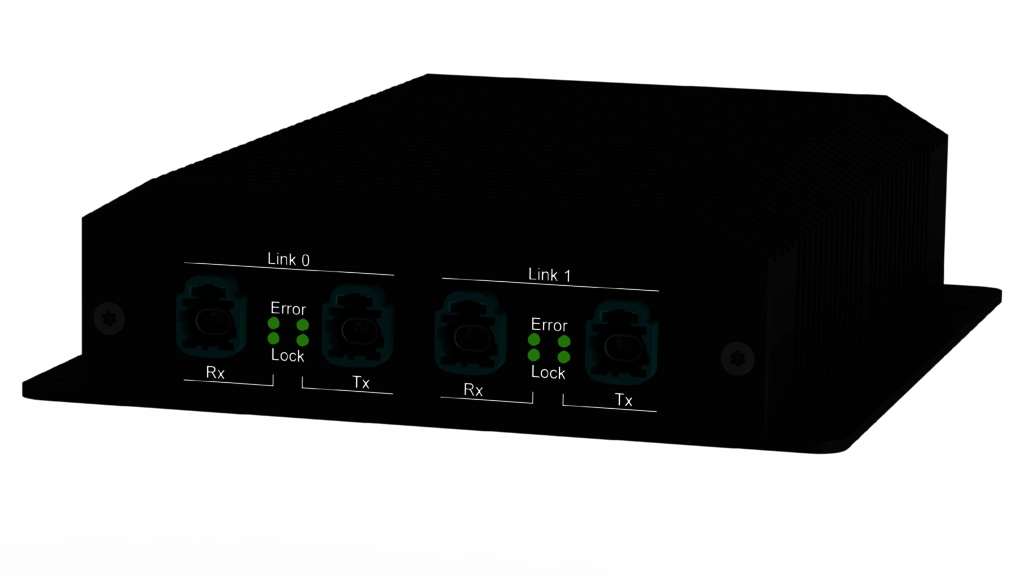

GMSL STP
![](https://haehongtec.com/wp-content/uploads/2024/04/stp-1024x576.png)
- 2 x GMSL2 트위스트 페어 입력
- 2x GMSL2 트위스트 페어 출력 (TAP 모드)
- GMSL2 MAX9295A / MAX9296A SerDes
- TAP 배치

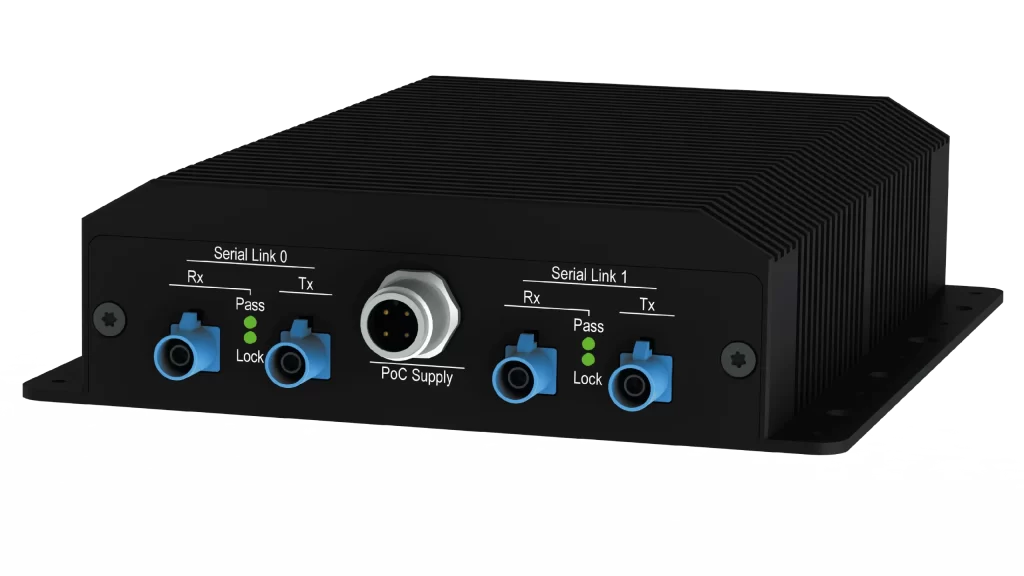

FPDLink Ⅲ
![](https://haehongtec.com/wp-content/uploads/2024/04/FPD-1024x768.png)
- 2x FPD-Link III 입력
- 2x FPD-Link III 출력 (TAP 모드)
- SerDes DS90UB954-Q1 / DS90UB953-Q1
CSI-2 TAP
![](https://haehongtec.com/wp-content/uploads/2024/04/CSI-1024x768.png)
- 2x CSI2 Link 입력
- 2x CSI2 출력(TAP 모드)
- 1GB RAM,64MB Flash
기술규격
커넥터 규격 | 1GbE/ 10GbE용 M12 이더넷 커넥터 | 전원 | 전력 소모 타입, 15W, 최대 25W |
---|---|---|---|
M12 MDILink 전원 커넥터, PoC 전원 | 외부 전원(점화) 제어 | ||
FAKRA 동축 커넥터 z코드 | PoC 외부 전원 6~15V max, 300밀리암페어 | ||
환경 규격 | 작동 온도:-20℃ ~ 70℃ | 기계 치수 | 가로 x 세로 x 높이(mm) : 159.7×140 x 38 |
비가동 상태 : -40℃ ~ 85°C | IP20 (FAKRA 커넥터 버전) | ||
습도: 10% ~ 90% |
주문 정보
제품명 | 모델 | 설명 |
---|---|---|
MDILink QX035 GMSL TAP 1GCT1GCT-2 | HK-B21671-MDI-001-0003 | 2x GMSL2 Link TAP to 10GbE |
MDILink QX035 GMSL2 STP 2TP | HK-B21671-MDI-001-0007 | 2x GMSL2 STP Link dual TAP to 10GbE |
MDILink QX035 FPDLink Ⅲ 1FCT1FCT-2 | HK-B21671-MDI-001-0002 | 2x FPD-Link Ⅲ to 10GbE |
MDILink QX035 CSI2 TAP 1CCT1CCT-2 | HK-B21671-MDI-001-0004 | 2x CSI2 TAP to 2 x 10GbE |
