경제형 · 운송 진동 측정기 · 3D 가속도 모니터링
ASPION
3D 충격 데이터 로거
해홍 ASPION은 진동, 충격, 온도, 습도, 빛, 기울기 등 운송 과정 전반에 걸쳐 데이터를 모니터링하고, 밀리초 단위로 비정상적인 충돌 현상을 포착하며, 운송 손상의 원인을 정확히 찾아낼 수 있습니다.
동력 장비
정밀 기기
파손되기 쉬운
귀중품
해홍 ASPION：운송 감독을 전 과정에 걸쳐 투명하게
3D 밀리초 기록
X/Y/Z 세 방향의 충격 사건을 정확히 포착하고, 충격 강도를 기록하는 것 외에도 첫 번째 충돌과 최대 강도의 8개 충격 사건의 충격 기록 곡선도 저장할 수 있습니다.
0.2g
영향 사건
950
冲击事件
1600/s
최고 측정 주파수
다차원 환경 모니터링
3D 측정 외에도 온도, 습도, 압력, 빛, 기울기, GPS 등의 센서를 통합할 수 있습니다.
7
센서 갯수
견고하고 뛰어난 내구성
IP67, 하우징은 내화 ABS로 만들어졌습니다. 볼트, 자석, 케이블 타이, 양면 테이프 등 다양한 설치 방법을 지원합니다.
∞
재활용 가능
빠른 데이터 배포와 확인
활용을 위해 별도의 교육이 필요하지 않으며, PC 소프트웨어와 모바일 앱을 통해 편리한 무선 운영과 데이터 평가, 필요한 데이터 내보내기가 가능합니다.
USB/NFC/블루투스
현장 인쇄 가능
PDF 자동 생성
360° 실시간 모니터링
ASPION Cloud- 해홍 제공 패키지를 통해 교통 비정상 사건에 대한 실시간 시청과 알림이 가능합니다. 프리미엄 기능은 휴대폰에서 기기 설정을 활성화하거나 수정할 수 있게 해줍니다.
실시간 경보
전세계 140국 이용 가능
독일 제작 및 산업 인증
산업용 솔루션

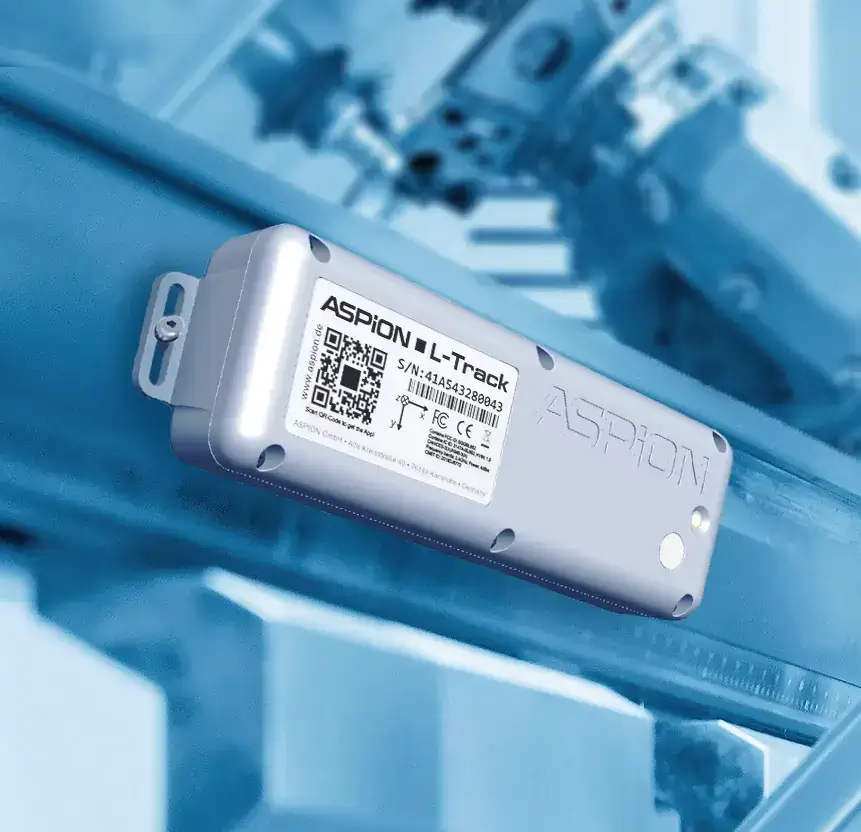

해홍 L-Track
360° 추적
셀룰러 네트워크와 GPS를 통해 140개국에 위치 추적 가능
7가지 센서 종류
충격, 온도 및 습도, 빛, 위치 측정, 기압, 기울기 등 선택 사양 센서
클라우드 플랫폼 관리
실시간 데이터와 알림을 제공하는 다목적 클라우드 플랫폼
긴 배터리 수명
알칼리성 배터리/리튬 배터리는 사용자가 교체할 수 있으며 최대 배터리 수명은 3년입니다

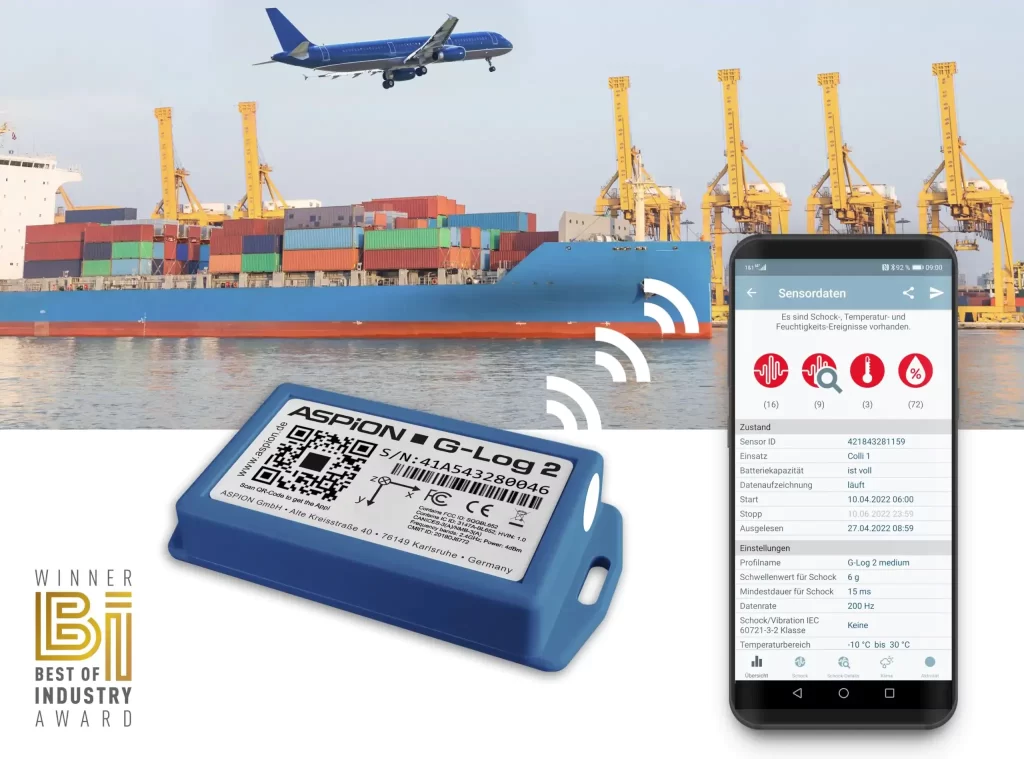

해홍 G-log 2
내장된 산업 표준
IEC 60721-3-2 표준을 채택하여 운송 충격을 지능적으로 모니터링하고 자동으로 준수 보고서를 생성합니다
유연하고 편리함
모바일 앱은 무선 데이터 읽기 및 분석을 지원하며, 현장 보고서 인쇄도 지원합니다
원격 활성화
프리미엄 클라우드 서비스를 통해 충격 기록기의 원격 활성화가 가능합니다
안전한 교통
내장 코인 셀 배터리, 최대 1년 배터리 수명, 해상 및 항공 인증서가 제공됩니다

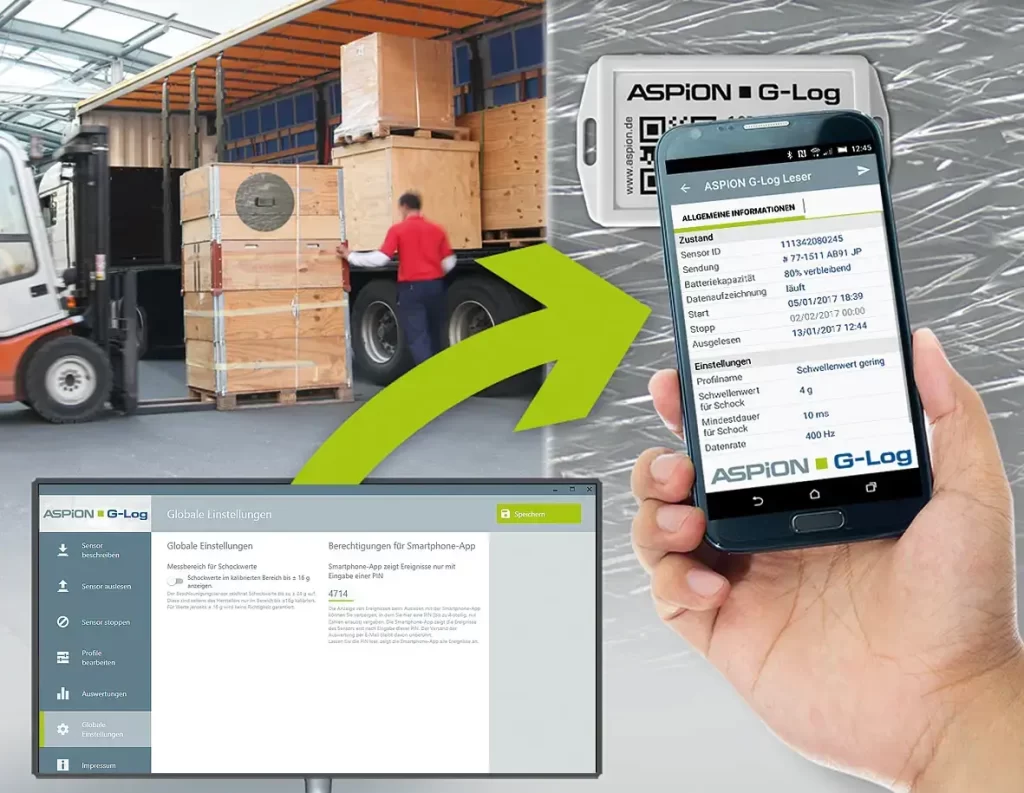

해홍 G-log
비용 효율
비용 효율적이고 일회용으로도 적합하며, 안전한 교통을 위한 가장 가치 있는 액세서리입니다
유연하고 편리함
모바일 앱은 NFC 데이터 읽기 및 분석을 지원하며, 현장 보고서 인쇄도 지원합니다
컴팩트하고 가벼운
설치가 쉽고 선택 사항: 산업용 테이프, 자석, 케이블 타이 설치
빠른 시작
임계값과 시간 제어 레코드로 디버깅, 구성은 1분 만에 완료됩니다
해홍 G-log 프리미엄
무제한 저장 공간
이벤트를 무한히 기록할 수 있습니다
유연성
앱을 통해 충격기록기를 활성화하면 전체 과정 전반에 걸쳐 투명한 가시성을 제공합니다.

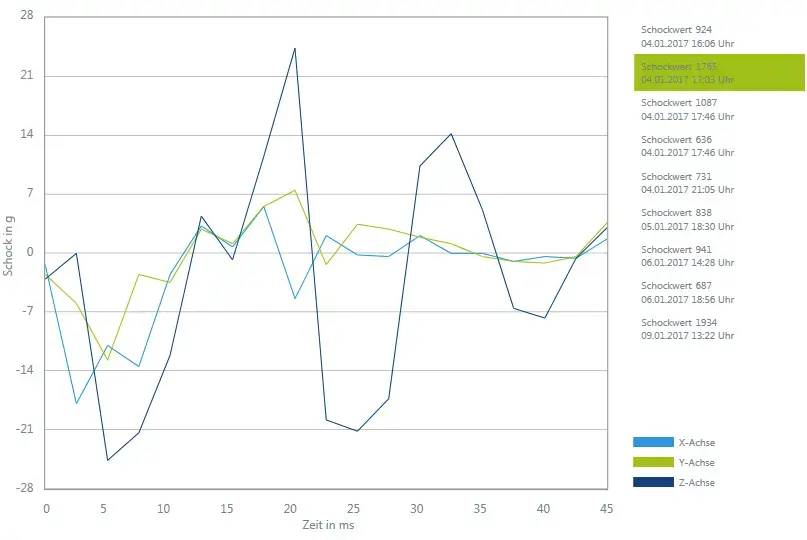

정밀한 충격 기록: 밀리초(ms) 단위의 정보
정확하고 상세한 충돌 사건 데이터는 화물 손상 원인을 평가하고 해결책을 최적화하는 핵심 기반입니다. 매크로 ASPION 충격 기록기는 충돌 사건의 세부 사항을 세 축(충돌 가속도, 지속 시간, 발생 타임스탬프 등)에서 밀리초 단위로 동시에 기록할 수 있습니다.
이 데이터는 화물 손상 분석에 정확한 지원을 제공할 수 있습니다: 기업이 화물 손상 책임의 소유권을 명확히 할 수 있도록 영향 과정을 완전히 복원하는 데 도움을 주고; 동시에, 이 방법은 포장 방식 최적화(예: 쿠션 재료 선택 및 고정 방법 조정)를 위한 정량적 참고 자료를 제공하여 원천으로부터의 운송 손실률을 줄입니다.
여러 산업에서 검증되고 인정받았습니다
기계 제조
가벼운 센서 기계의 가장 민감한 부품에 직접 장착할 수 있어 감지하기 어려운 손상을 나타냅니다.
전기 에너지
태양광 모듈, 변압기, 고전압 스위치, 발전기, 인버터 및 기타 민감한 에너지 장비의 물류 관리가 가능합니다.
전자 산업
비정상적인 충돌 및 전자 기기 및 부품의 저장 환경을 모니터링하고, 진동과 중요한 온도 및 습도 변화를 기록합니다.
의료기기
고급 정밀 의료 장비에는 모든 방향의 힘을 포괄적으로 기록하고 전반적으로 끊임없는 모니터링을 제공하는 충격 기록기가 장착되어 있습니다.
항공우주
매우 민감하고 고가의 상품들은 항공 운송 중 충격과 진동으로부터 철저히 보호되어야 하며, 충격 기록기는 이 과정에서 큰 역할을 합니다.
물류 및 교통
충격 기록기는 운송 중 충격을 기록할 뿐만 아니라 포장 최적화 테스트, 새로운 운송 경로의 검사 및 평가에도 사용되어 물류 공급망 관리에 도움을 줄 수 있습니다.
자동차 산업
자동차 산업은 적시 생산이 필요하며, 충격 기록기가 차량 산업의 연구개발 및 품질 보증 환경에서 중요한 역할을 하여 전체 공급망의 투명성과 원활한 모니터링을 보장합니다.
측정 기술
측정 장비는 구입 비용이 많이 들며, 대여 방식이 많고, 현장으로의 운송 시 손상 위험이 있으며, 충격 기록기는 외부에서 조기에 감지할 수 없는 손상을 감지하기 위해 전체 과정을 모니터링합니다.
고객 사례

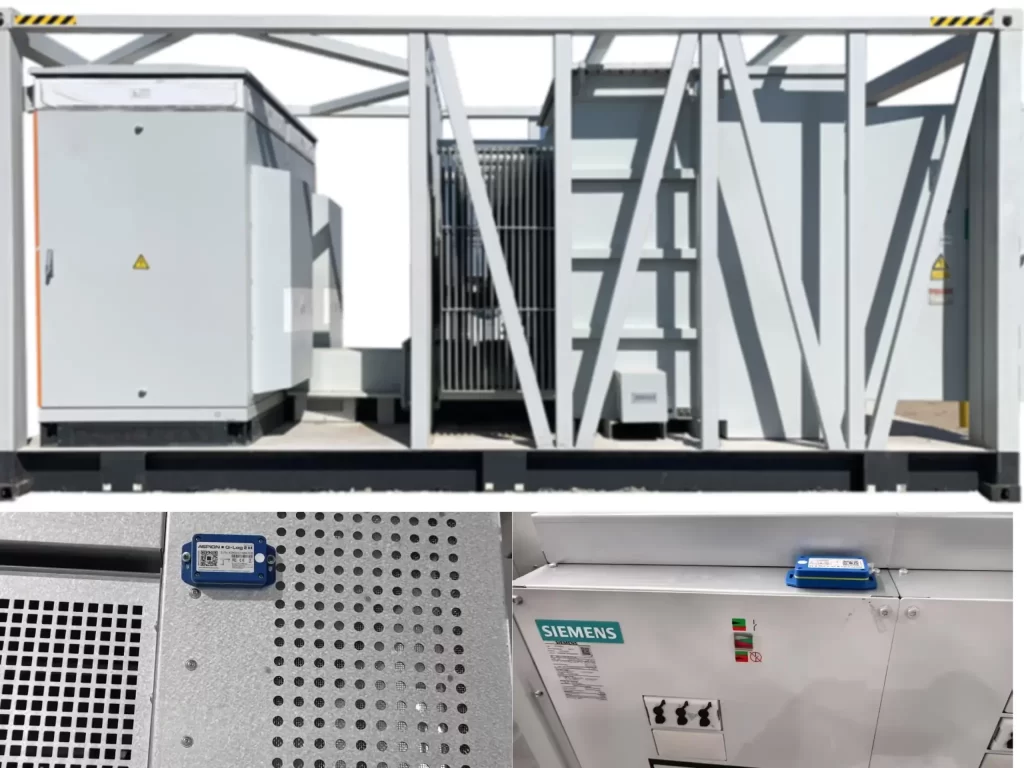

고객 사례: 스마트 박스 변압기의 물류 및 운송 모니터링
관련 제품: ASPION G-log 2
지원 배경:
크고 무겁고 정교한 스마트 박스 변압기는 40피트(20 – 35톤) 컨테이너에 실려 운송될 때 충격, 진동, 환경 변화에 취약합니다. 평가 후 전면 모니터링을 위해 4대의 충격기록기가 필요했습니다.
해홍 통합 솔루션의 장점:
- 높은 적응성: 변압기, 링 네트워크 캐비닛, 인버터 및 기타 부품의 다양한 손상 기준과 충격 임계값에 적응할 수 있도록 맞춤형 매개변수 설정을 지원합니다
- 편리한 데이터 분석: 직관적인 보고서를 PC와 모바일 폰 모두에서 한 번의 클릭으로 생성할 수 있습니다
- 비용 효율적: 높은 정확도와 해상도의 비용 효율적인 조합으로 모니터링 비용을 절감합니다

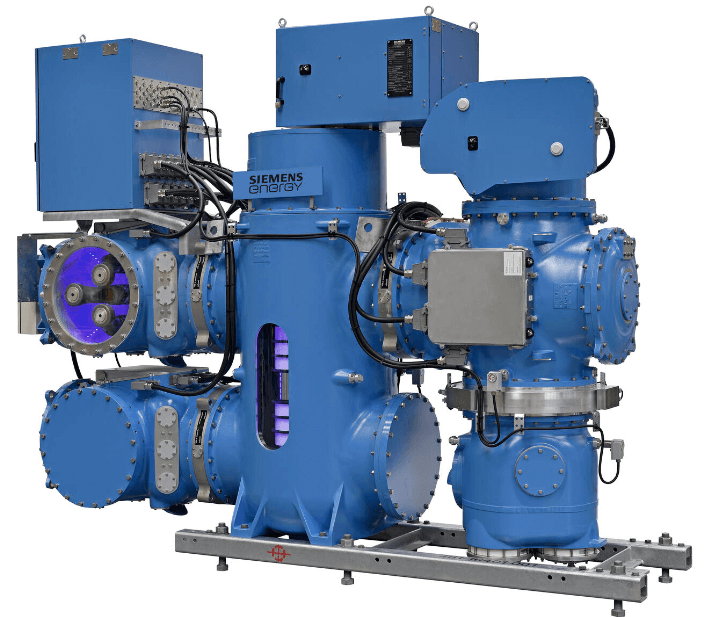

고객 사례: 공기 절연 고전압 스위치기의 물류 및 운송 모니터링
관련 제품: 해홍 ASPION G-log 2 방수
적용 시나리오:
공기 절연 고전압 스위치기어 및 부품의 물류 및 운송 과정에서 충격이 장비 손상과 폐기로 매우 쉽게 발생한다. 동시에 수출입 규정과 관련 기준은 운송에 대한 외부 영향에 대한 객관적인 모니터링과 평가를 요구하며, 고전압 스위치기는 기록기의 크기와 설치 편의성에 대해 엄격한 요구사항이 있습니다. 전통적인 진동 모니터는 크기가 크고 무게가 무거워 맞춤 제작 및 설치가 필요하며, 포장용 나무 상자 밖에 직접 설치하기 어렵고 요구를 충족하지 못합니다.
해홍 통합 솔루션의 장점:
- 비용 효율적: 고정밀 진동 모니터와 거의 동일한 성능을 가지면서 비용을 크게 절감할 수 있습니다.
- 설치가 쉽고: 크기가 작으며, 다양한 설치 방법(자석, 케이블 타이, 테이프, 볼트) 지원
- 효율적인 데이터 분석: 충돌 방지 라벨과 진동 모니터의 장점을 결합하여 임계값 설정으로 유효하지 않은 데이터를 걸러냅니다.

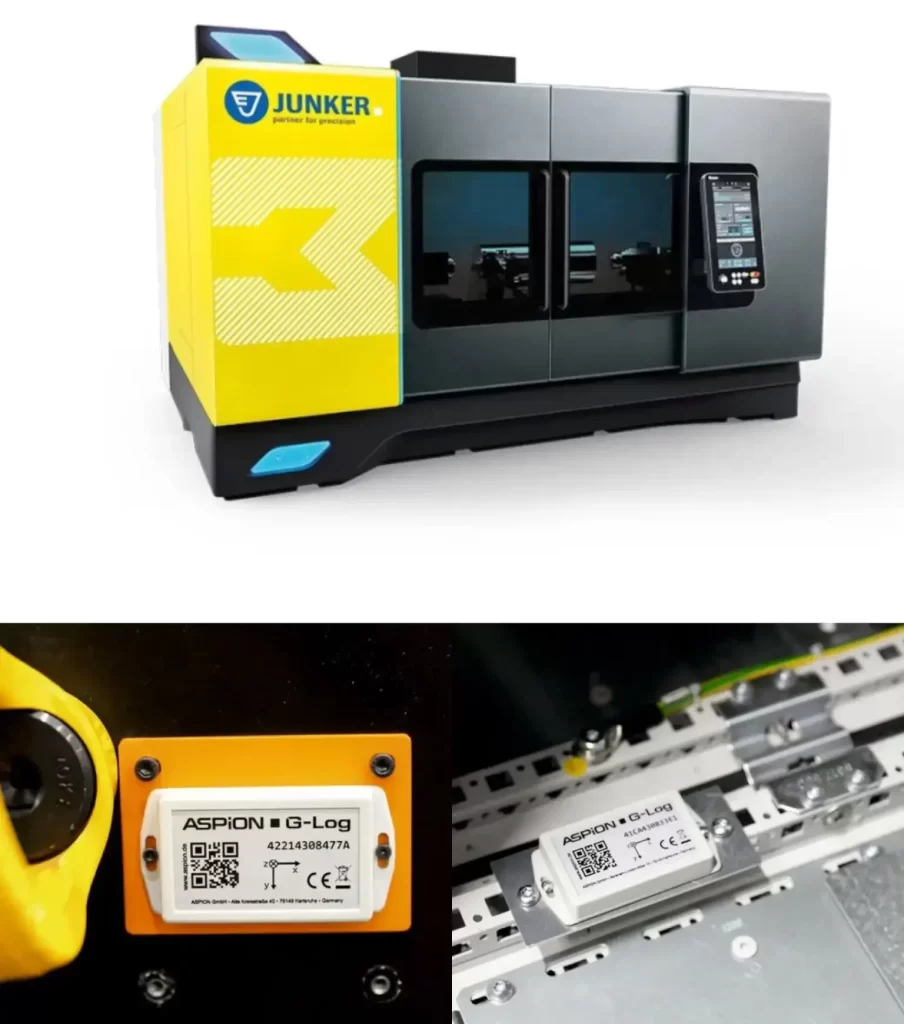

고객 사례: 정밀 장비의 물류 및 운송 모니터링
응용 제품: 매크로 컬렉션 ASPION G-Log 충격 기록기
적용 시나리오:
정밀 중량 연삭기 장비는 장기 운송, 온도 차이 변화, 해상 및 다중 운송 시 발생하는 충격에 직면해 보이지 않는 손상을 쉽게 일으키고 정확도와 사용에 영향을 줄 수 있습니다. 운송 중 충격 사건과 온도 변화를 모니터링하기 위해 그룹은 현대적인 모니터링 솔루션을 모색했습니다.
해홍 통합 솔루션의 장점:
- 높은 신뢰성: ASPION G-Log 충격 기록기는 무게를 매달아 하중을 시뮬레이션하여 충격 저항성을 평가하기 위해 여러 차례 시뮬레이션을 거쳤으며, 신뢰성은 충격 사건을 효과적으로 기록하고 피드백할 수 있습니다
- 직관적이고 사용하기 쉬워: PC 소프트웨어와 모바일 APP 운영을 지원하고, NFC 기술을 활용해 빠르게 구성하며, 조립업자가 APP를 통해 운송 보고서를 생성하고 공유할 수 있어 보험 청구 및 책임 정의의 기반을 제공합니다.
- 광범위한 적용 가능성: ASPION G-Log 충격 기록기는 해상, 항공, 육상 등 다양한 교통수단에 적합할 뿐만 아니라 복잡한 다중 운송 시나리오도 처리할 수 있습니다.

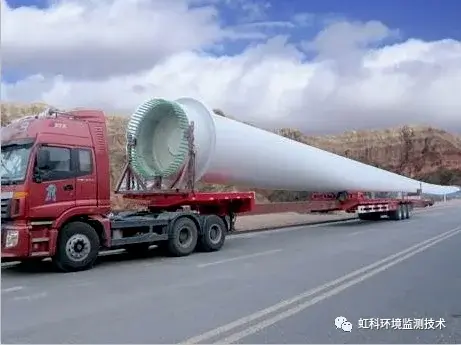

고객: 풍력 발전 산업의 선도 기업
적용 시나리오:
대형 풍력 터빈 블레이드는 초장형, 과중, 유연함, 취약성을 가지고 있으며, 운송 중 발생하는 충격과 공명으로 인해 블레이드에 돌이킬 수 없는 손상을 초래합니다.
해홍 통합 솔루션의 장점:
- 블레이드 운송 중 충격 진동은 공정 전반에 걸쳐 모니터링됩니다
- 설치와 분해가 쉽습니다. 녹음기는 나사나 양면 접착제로 운송 장비에 고정하여 녹음기와 운송 장비 간의 단단한 연결을 보장합니다.
- ASPION g-log 시리즈 기록기는 휴대전화로 데이터를 여러 번 읽을 수 있으며, 로거를 제거할 필요가 없어 언제든지 기기를 확인할 수 있어 편리합니다.
资源中心
FAQ
3D 충격기록기란 무엇인가요?
3D 충격기록기는 운송 중 충격과 비정상적인 움직임을 모니터링하는 데 사용되는 장치입니다. 내장된 3축 가속도계가 있어 X, Y, Z 세 방향으로 충격 현상과 진동 데이터를 동시에 기록합니다.
전통적인 단일 축 기록 방식과 비교할 때, 3축 충격 기록기는 운송 중 장비의 실제 힘을 보다 정확하게 복원할 수 있으며, 널리 사용되는 분야입니다.(정밀 장비 운송; 변압기 운송 모니터링; 의료 장비 물류; 고부가가치 화물 운송 등.)
ASPION 충격 기록기는 기업이 운송 위험을 식별하고, 손상 원인을 분석하며, 책임 정의 및 보험 청구를 위한 데이터를 제공하는 데 도움을 줍니다.
충격기록기와 진동기록기의 차이는 무엇인가요?
- 진동기록기: 저장 모드와 샘플링 모드는 고속 샘플링 속도로 연속 가속 모니터링을 하며, 이동 중 모든 데이터를 기록하며, 장비 성능에 대한 요구가 높고 배터리 수명도 비교적 짧습니다. 진동 기록기는 장기적이고 지속적인 진동 모니터링에 더 중점을 두며, 포장 낙하 시험, 육상 운송 경로 최적화, 진동 시험대 시험과 같은 수요가 많은 실험과 시험 시나리오에 더 적합합니다. 요구 조건을 충족하는 제품은 다음과 같습니다: 매크로 MSR165 (MSR165는 충격 + 진동 이중 모드 포함)
- 충격기록기: 저장 및 샘플링 모드는 설정된 임계값을 초과하는 충격 사건 데이터만 기록하며, 이는 에너지 효율이 높고 운송 과정 모니터링에 더 적합하며, 모니터링 시간은 최대 1년입니다. 요구사항을 충족하는 제품은 해홍 ASPION 시리즈 임팩트 레코더, 홍지 MSR175, MSR175Plus 입니다.
충격 모드 + 실시간 데이터: 충격 모드에서 제품 기능을 업그레이드하고, 클라우드 플랫폼이나 이메일을 통해 현재 상품이 임계값을 넘어 비정상적인 충돌 사건을 겪었는지 실시간으로 확인하세요. 요구사항을 충족하는 제품은 Macro L-track, Macro Tive 실시간 추적기, 그리고 Macro Internet of Things의 데이터 추적기 입니다.
G-log와 L-Track의 차이점은 무인가요?
G-Log는 오프라인 블루투스 시리즈 데이터 로거로, 데이터를 로컬에 저장하고 상품 배송 후 NFC 또는 블루투스를 통해 데이터를 읽습니다. L-Track은 클라우드 네트워크를 기반으로 실시간 GPS 위치 측정을 제공하며, 교통 전반에 걸쳐 실시간 모니터링을 지원합니다. 비용 효율적인 일반 모니터링을 위해서는 G-Log가 선택 사항이며, 실시간 위치 가시성이 필요한 고가치 자산에는 L-Track이 사용됩니다.
운송 모니터링은 일반적으로 어떤 매개변수를 모니터링해야 하나요?
- 가속(충돌/충돌/가속): 운송 중 충돌 사건은 기계 장비의 기계적 구조에 부정적인 영향을 미칠 수 있습니다. 이러한 손상은 육안 검사와 수용을 통과하기 어렵으며, 진동 충격 기록기가 기록한 가속도 데이터가 이 문제를 해결해 책임 및 품질 보증 문제를 명확히 할 수 있으며, 모니터링에 집중하는 것이 권장됩니다.
- 온도 및 습도: 의약품, 식품 등의 콜드체인 운송; 반도체 부품, 정밀 기기, 전자 장비 등은 운송 중 온도와 습도 안정성이 필요하며, 이는 제품의 성능이 변하지 않도록 보장합니다. 온도 및 습도 데이터는 금속 부품의 부식 원인이나 유기물의 습기 및 곰팡이 손상 원인을 신속하게 파악하는 데 활용될 수 있습니다.
- 빛: 식품과 화학제품의 경우 태양 복사가 상품에 직접적인 손상을 줄 수 있습니다; 또한, 빛은 밀봉된 용기가 불법으로 개봉되었는지 판단하는 기준으로 사용할 수 있습니다. 빛 발생이 감지되면 물품이 도난 위험에 처할 수 있습니다.
- 기압: 공기 압력 매개변수는 두 가지 유형의 상품에 특히 중요합니다. 첫째, 플라스틱 중공 제품, 기체-액체 변형 용기 및 기타 쉽게 변형되는 상품에서는 기압 변화가 물리적 특성에 영향을 미칩니다; 두 번째는 화물의 항공 운송으로, 항공기 객실 내 공기압을 전반적으로 면밀히 모니터링해야 하므로 실시간 기압 데이터 기록이 필수적입니다.
GPS 위치 추적기는 어떤 교통수단을 필요로 하나요?
배송이 어디서 언제 가는지 확인하고 싶거나 증명하기 위해 필요하다면, GPS 추적이 포함된 L-Track과 같은 데이터 로거가 유용할 수 있습니다. 기록된 데이터를 활용해 중요한 배송 이벤트를 빠르게 찾을 수 있기 때문입니다.
실시간 교통 모니터링은 언제 필요한가요?
실시간 교통 모니터링은 일반적으로 다음 시나리오에 권장됩니다:
- 고가가치 장비 운송
- 국제 해상 화물
- 정밀 기기 물류
- 전력 장비 운송
- 의료 장비 운송
- 장기 국경 간 운송
실시간 모니터링은 기업이 다음을 할 수 있도록 도와줄 수 있습니다:
- 제때 이상 발견
- 운송 위험을 줄이기
- 화물 손상 분쟁 감소
- 공급망 투명성 증대
통과 시간과 기록 시간이 충격기록기 선택에 어떤 영향을 미치나요?
항공 및 육상 운송 외에도, 다중 운송과 해상 운송은 더 긴 운송 시간과 기록기 기록 시간에 대한 요구가 더 높습니다. 녹음기 녹음 시간에 영향을 미치는 요인은 다음과 같습니다:
- 진동 충격의 측정 주파수는 전력 수준과 기억력에 영향을 미칩니다
- 온도와 습도와 같은 다른 물리량에 대한 측정 요구사항 및 측정 빈도
- 장치의 저장 모드: 진동 모드에 저장된 데이터 양이 더 많아지고 기록 시간이 단축됩니다. 충격 모드에서는 임계값을 초과하는 충격 값만 기록되어, 장기 수송 기간 모니터링에 더 적합합니다.
참고: 해홍 충격기록는 사용 전에 현재 구성이 얼마나 오래 사용되는지 확인할 수 있어, 전체 운송 과정의 데이터를 기록할 수 있도록 보장합니다.
충격기록기 설치 방법
일반적으로 충격기록기는 다음 위치에 설치하는 것이 권장됩니다:
- 장비의 주요 구조
- 강세 키 위치
- 중력 중심 근처에서
설치 시 다음 사항을 확인해야 합니다:
- 단단히 고정되어 있는지
- 간격이 너무 넓지 않은지
- 기기와의 안정적인 접촉을 유지하느지
기기마다 최적의 설치 방법은 다를 수 있습니다. 대형 장비 운송의 경우, 운송 구조에 따라 전문적인 설치 계획이 권장됩니다. 해홍 전문 엔지니어들은 다양한 장비에 따라 전문적인 설치 및 장비 구성 안내를 제공할 수 있습니다.
얼마나 오래 사용할 수 있나요?
배터리 수명은 다음 조건에 따라 달라집니다:
- 샘플링 주파수
- 녹화 모드
- 의사소통 방식
- 주변 온도
- 데이터 업로드 빈도
산업용 운송 모니터링 장비는 보통 몇 주, 몇 달, 심지어 그 이상 지원합니다. 해홍 ASPION 충격 기록기는 국제 물류 및 해상 운송을 포함한 장거리 운송 모니터링 시나리오에 적합합니다.
운송중 장비의 추락 혹은 충돌을 어떻게 인식하나요?
충격기록기가 수집한 g-값, 지속 시간, 3축 방향 데이터를 분석함으로써 운송 중 비정상적인 낙하 또는 격렬한 충돌이 발생했는지 판단할 수 있습니다. 예를 들어, 짧은 시간 내에 비정상적으로 높은 g값, 비정상적인 충격 지속 시간, 특정 방향의 갑작스러운 피크, 충격파형이 정상적인 운송 진동의 특성을 충족하지 않는 경우.
이 데이터는 기업이 장비 낙하, 거친 적재 및 하역, 운송 충돌 등을 식별하는 데 도움을 줄 수 있으며, 해홍 ASPION 충격기록기는 비정상적인 사건의 시점을 자동으로 기록하고 신뢰할 수 있는 데이터 보고서를 생성할 수 있습니다.
기기가 g-값으로 손상되었는지 어떻게 알 수 있나요?
화물의 민감도는 가속 범위 설정과 가속도 임계값 모니터링에 영향을 미칩니다. 일반적으로 화물의 무게가 클수록 민감도가 낮습니다. 예를 들어:
- 대형 장비(무거움): 충격에 덜 민감하고 충격 손상이 적→ 저거리 센서(± 15g)가 권장됩니다.
- 경량 장비: 장치는 더 큰 충격력에 더 취약→ 고사거리 센서(±200 g)를 권장합니다.
임팩트 레코더의 임계값을 어떻게 설정해야 할까요?
어떤 설정을 선택해야 할까요? 일반적으로: 운송할 화물이 무거울수록 임계값이 낮아지며, 예를 들어 매크로 G-로그 2 충격 기록기를 들 수 있습니다:
- 300kg… <1 t→ G-Log 2 고성능 설정, 8g 임계값 설정, 충격 지속 시간 20ms
- >1 t.. 8 t→ G-Log 2 중간 성능, 6g 임계값 설정, 15ms 충격 지속 시간
- >8 t… 15 t→ G-Log 2 저성능, 4G 임계값 설정, 충격 지속 시간 10ms
충격기록기의 데이터가 보험 청구에 사용될 수 있나요?
네. 교통 모니터링 데이터는 종종 다음과 같은 용도로 활용될 수 있습니다: 교통 이상 증거; 화물 손상 분석의 기초; 책임 정의 참고; 보험 청구 보조 자료.
예를 들어:
- 장비가 비정상적인 충격을 받은 시점
- 충격 강도가 안전 범위를 초과하는지
- 낙하가 있든 거칠고 하역이 있든
ASPION G-Log 2는 내보낼 수 있는 운송 데이터와 사건 기록을 제공하여 공급망의 투명성과 사고 추적성을 향상시킵니다.
항공과 해상 운송 모니터링에 사용할 수 있나요?
일반적으로 배터리가 장착된 기록기는 항공 및 해상 운송 시 운송 안전성을 입증하기 위해 운송 평가 보고서를 제출해야 합니다. 관련 제품에 대한 배송 감정 보고서를 받으시려면 저희에게 연락하실 수 있습니다.
기기를 재사용할 수 있나요?
ASPION G-Log 2와 L-트랙은 장기 루프를 지원합니다. G-로그는 일회용 로거로 사용할 수 있습니다.
배송이 완료된 후 소프트웨어는 데이터를 읽고 보고서를 생성하여 다음 수송 임무로 재배치할 수 있습니다. 일회용 충격 태그와 비교할 때, 재사용 가능한 녹음기는 다음과 같은 기능을 갖추고 있습니다:
- 더 높은 데이터 정확도
- 더 완전한 데이터 분석
- 장기적인 비용 절감
- 더 강력한 추적성
