OcuScience iVivo VET-OCT 시리즈 OCT 영상 시스템
쥐, 개, 말 등의 동물을 위한 안과용 OCT 영상 시스템.
연구용으로만 사용 가능 | 다종 식별 가능 | 축 방향 해상도가 2μm로 향상됨
OcuScience iVivo VET-OCT 시리즈 OCT 영상 시스템
- 소형 동물 연구에 특화된 설계: 교체 가능한 광학 장치를 활용하여 마우스, 개, 말, 토끼 등 다양한 동물 종에 최적화된 단일 시스템을 사용할 수 있습니다. 다용도 설계로 실험실, 병원, 수술, 수의학 검진 등 다양한 환경에서 활용 가능합니다.

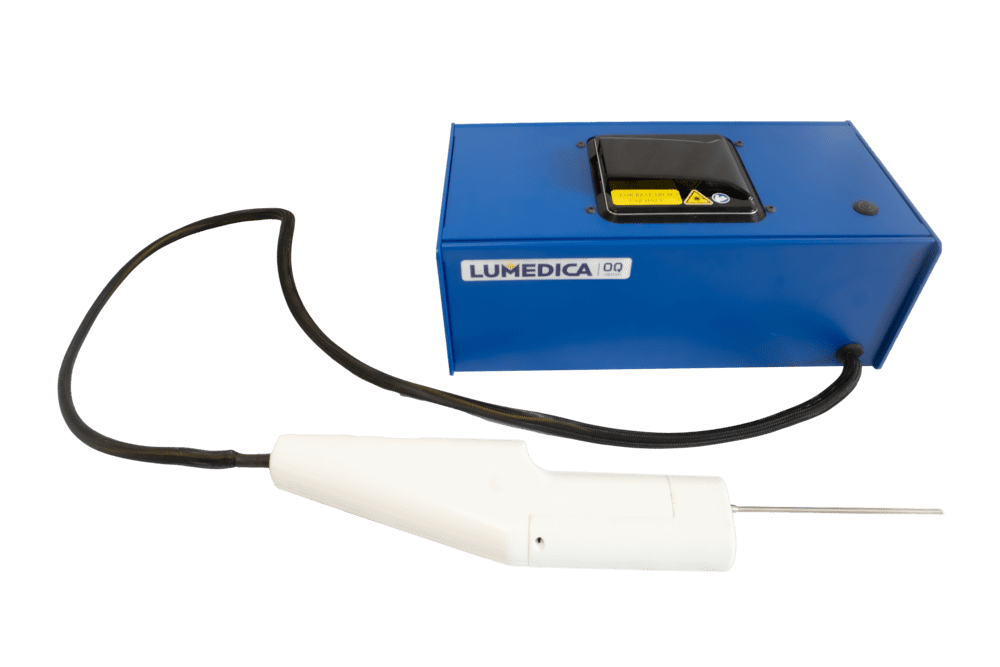

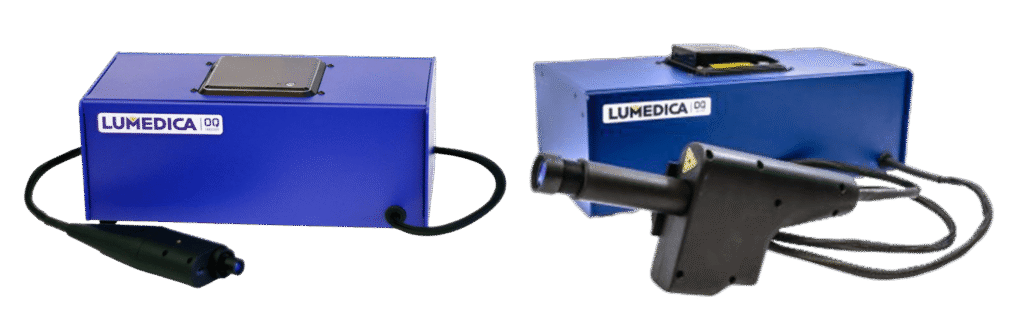

- 이 시스템은 유연하고 컴팩트합니다: 케이스는 3D 프린팅으로 제작되었으며, 전체 시스템은 신발 상자 크기의 파란색 금속 케이스에 담겨 있습니다. 소형 PC(19*33*15cm³, 2.7kg)가 통합되어 다기능의 최소형 안과용 OCT 제품입니다. 유연한 휴대용 스캐너와 터치스크린 콘솔을 통해 동물 검사를 간편하게 수행할 수 있습니다.
- 함께 제공되는 소프트웨어는 강력한 기능을 자랑합니다: 사용자 친화적이고 직관적인 인터페이스를 갖추고 있으며, 실시간 마우스 기반 크기 분석과 자동 층 두께 측정 도구라는 두 가지 측정 모드를 제공하는 동시에 빠른 3D 스캐닝 및 렌더링 기능도 통합되어 있습니다.
- 액세서리 패키지 옵션: 패키지에는 내시경, 현미경 대물렌즈, 통합 검사 카메라 및 기타 액세서리가 포함됩니다.
- 사용자 정의 가능: 워크스테이션 구성 – 미세 변위 스테이지; 휴대용 케이스 구성 – 휴대용 버전; 다양한 광원 파장 및 스캔 속도.
제품의 장점 및 특징
동물 검사를 위한 유연한 활용
유연한 핸드헬드 스캐너와 터치스크린 제어 콘솔 제공
80kHz A-스캔 속도
시중에서 가장 빠른 이미징 속도를 제공하는 동물 안과용 OCT
다기능 설계 · 비침습 검사
실험실, 진료실, 외과 수술 및 수의학 검사에 적합
초소형 안과용 OCT
전체 시스템 크기는 신발 상자 정도에 불과
3μm 축 방향 분해능
더 고가의 OCT 시스템보다도 풍부한 영상 디테일 제공
개방형 플랫폼 및 데이터
다양한 강력한 분석 도구에 접근 가능
스펙트럼 영역 광학 간섭 단층 촬영(SD-OCT)을 이용한 시료층 영상화
일반적인 광학 간섭 단층 촬영(OCT) 영상 시스템의 개략도

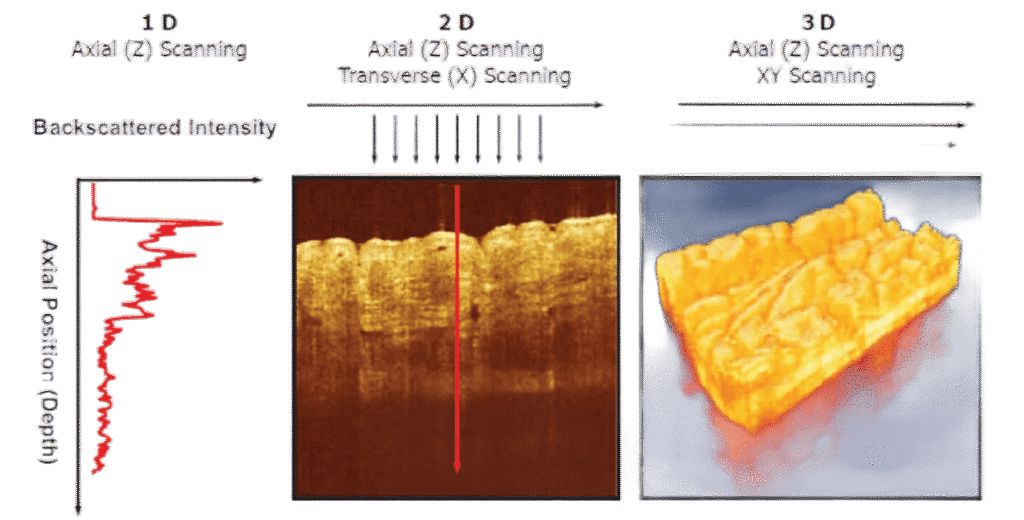

광학 간섭 단층 촬영(OCT) 신호 처리의 개략도
소형 동물 연구에 특화되어 설계되었으며, 보다 정확한 이미지 렌더링을 가능하게 합니다.
OCT 기술은 비접촉·비침습 방식으로 인체 및 생물 조직에 손상이나 방사선 노출이 없으며, 고해상도 이미징, 빠른 영상 획득 속도, 높은 감도와 우수한 실시간성, 3차원 영상 구현이 가능하고, 내시경 기술과의 결합이 용이하며 조작이 간편하다는 장점을 지니고 있습니다.해당 기술은 개발 이후 약 30년간 생물의료 분야를 중심으로 발전해 왔으며, 현재는 비파괴 검사 연구, 산업 생산, 식품 및 의약품 분야 등으로 응용 범위가 지속적으로 확대되고 있습니다. 특히 OCT는 인간 및 동물의 안과 질환 악화 과정과 치료 경과를 영상으로 평가하는 핵심 기술로 평가받고 있으며, 특정 종의 암 조직 연구 및 관절 강도 분석에도 활용되어 동물의 다양한 진단용 영상 검사에 널리 사용되고 있습니다.
OcuScience iVivo VET-OCT 시리즈는 이러한 연구 목적에 특화되어 설계되었으며, 축 방향 분해능을 3μm까지 향상시켜 더욱 정밀한 영상 구현이 가능하고, 최대 80kHz의 스캔 속도를 제공합니다.

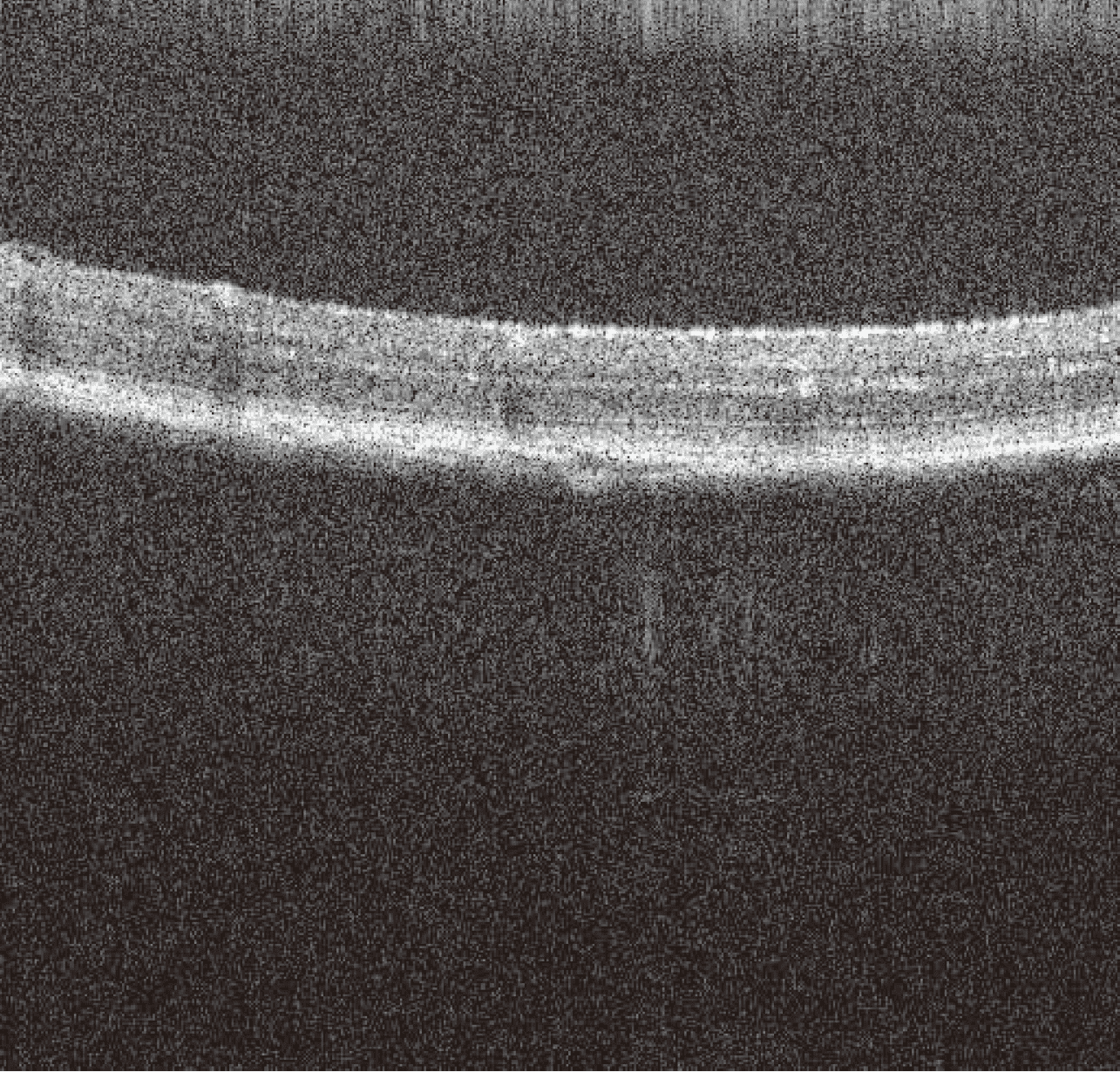

쥐 망막
토끼 망막
토끼 시신경

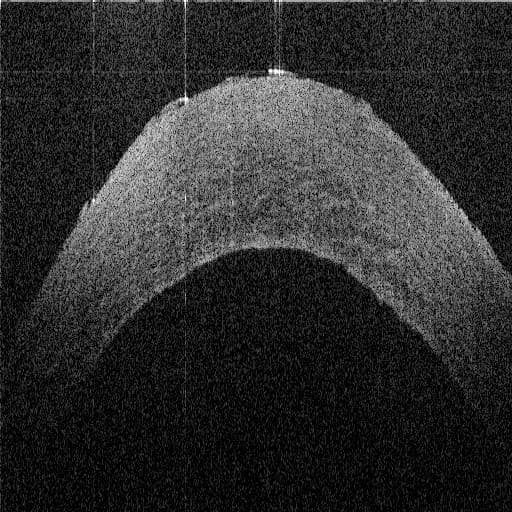

돼지 각막
함께 제공되는 소프트웨어: 직관적이고 강력한 이미지 처리 및 분석 도구
OCT 영상 시스템용 소프트웨어는 연구 효율성과 결과 품질을 향상시키도록 설계된 직관적이고 강력한 영상 및 분석 도구를 사용자에게 제공합니다. 이 소프트웨어는 사용자 친화적인 인터페이스를 갖추고 있어 사용 편의성이 뛰어나며, 측면, 종방향, 횡단면, 원형 스캔 등 다양한 스캔 경로 모드를 제공하여 사용자가 필요에 따라 자유롭게 선택할 수 있습니다.
OQ LABSCOPE 시리즈 사양 비교
| 항목 | 3.0 | X | R | XRD | SX | OQ StrataScope |
|---|---|---|---|---|---|---|
| 성능 | 기본 모델 | 더 높은 스캔 속도 | 더 높은 분해능 | 고속 + 고분해능 + 향상된 영상 | 초고해상도 + 더 빠른 영상 속도 | 고산란 매질에서도 탁월한 깊이 영상 범위 |
| 중심 파장 | 840 nm | 840 nm | 860 nm | 860 nm | 890 nm | 1310 nm |
| 영상 깊이 (공기/조직) | 3.0 mm / 2.1 mm | 2.8 mm / 2.0 mm | 1.6 mm / 1.2 mm | 3.1 mm / 2.2 mm | 2.0 mm / 1.4 mm | 6.0 mm / 4.5 mm |
| 깊이(축 방향) 분해능 (공기/조직) | 8 / 6 μm | 8 / 6 μm | 5 / 3 μm | 5 / 3 μm | 3 / 2 μm | 14 / 10 μm |
| 횡 방향 분해능* | 18 μm | 18 μm | 18 μm | 18 μm | 18 μm | 20 μm |
| 라인 스캔 범위 | 7 mm | 7 mm | 7 mm | 7 mm | 7 mm | 8 mm |
| 볼륨 스캔 범위 | 5 × 5 mm² | 5 × 5 mm² | 5 × 5 mm² | 5 × 5 mm² | 5 × 5 mm² | 6 × 6 mm² |
| A-Scan 속도 | 34 kHz | 80 kHz | 34 kHz | 80 kHz | 80 kHz | 16 kHz |
| B-Scan 영상 프레임 속도 | 22 fps | 50 fps | 22 fps | 50 fps | 50 fps | 11 fps |
성능 향상 액세서리
01 / 현미경 대물렌즈 구성 – 더 높은 횡방향 해상도 (시야각 감소를 감수해야 함)
- 4배율 대물렌즈: 선형 스캔 범위 5mm, 체적 스캔 범위 3.5mm × 3.5mm
- 10배율 대물렌즈: 선형 스캔 범위 2.5mm, 체적 스캔 범위 1.8mm × 1.8mm
- 40배율 대물렌즈: 선형 스캔 범위 1mm, 체적 스캔 범위 0.7mm × 0.7mm
02 / 이미징 검사 카메라 통합
- 전방 관찰용 내시경, 직경 4.2mm, 시야각 42도
- 측면 관찰용 내시경, 직경 6mm, 스캔 영역 약 2mm x 2mm

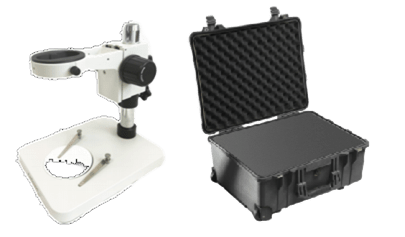

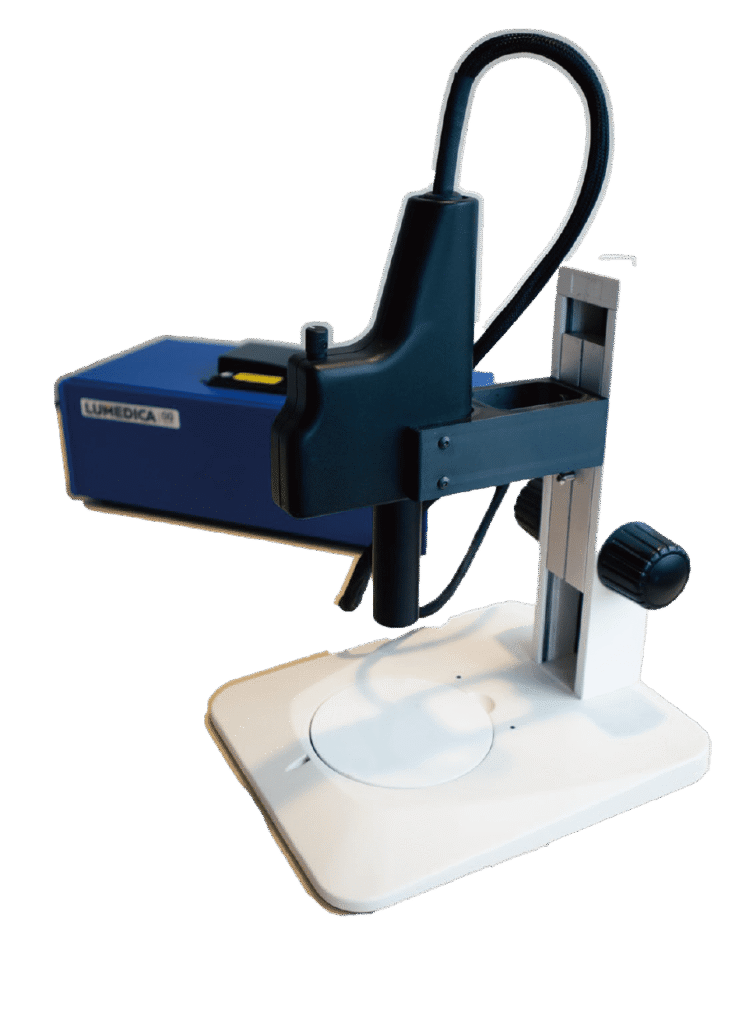

04 / 샘플 스테이지 리프팅 및 조정 브래킷, 제품 안전 상자

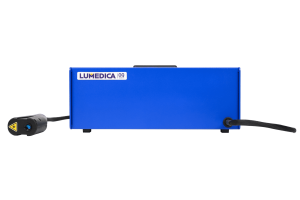

05 / 고출력 광원
15mW 고출력으로 업그레이드되었습니다.

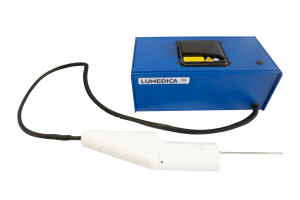

06 / 망막 영상 촬영 전용 광학 모듈

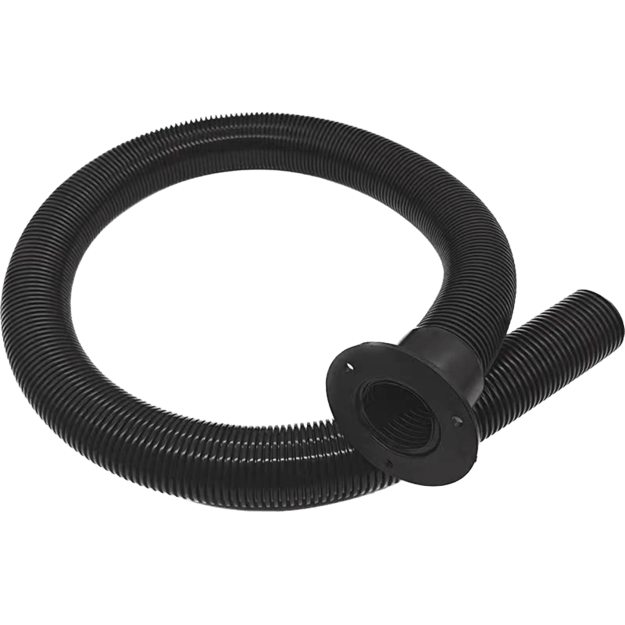

07 / 산업용 케이블
산업용 보호 도관으로 스캐닝 케이블을 보강하십시오.
08 / 동물 실험 시스템에는 추가 소형 동물 지지대가 포함되어 있습니다.
09 / C# 소스 코드를 구매하여 업그레이드할 수 있습니다.
자주 묻는 질문
제품 관련 기술 지원 및 유료 서비스를 통해 프로젝트에서 무한한 가능성을 펼칠 수 있습니다.
OCT 이미징 시스템은 3D 이미징, 표면 윤곽 감지, 일부 반투명 재료를 투과하여 내부 구조 감지, 모든 단면 이미지 촬영, 마이크로미터(μm) 정밀도로 측정 등을 수행할 수 있습니다.
이 프로그램은 렌더링을 구성하는 데 사용된 볼륨 스캔의 B-스캔 이미지가 포함된 DICOM 파일(.dcm)을 내보낼 수 있습니다. DICOM 단층 촬영 좌표계는 Python/MATLAB과 같은 프로그래밍 도구를 사용하여 익숙한 xyz 좌표계로 변환하거나, 시중에서 판매되는 DICOM 소프트웨어(medimaview, millensys DICOM miniviewer, DICOM viewer 등)를 사용하여 점 플롯으로 변환하고 STL 형식으로 저장할 수 있습니다.
표준 OQ 스트라타스코프 스캐너는 본체와 연결되는 1.5미터 길이의 "연결 케이블"을 사용합니다. 이 케이블 길이는 4.5미터까지 늘릴 수 있지만 추가 비용이 발생합니다. 스캐너와 본체가 통합되어 있어 개조를 위해서는 엔진을 열고 내부 부품을 분해해야 합니다. 따라서 저희와 고객 모두에게는 고객의 사양에 더욱 잘 맞는 맞춤형 스캐너가 더 적합할 수 있습니다.
OCT 영상 시스템은 5*5mm²의 스캔 영역을 가지며, 최대 선형 스캔 폭은 7mm입니다. 표준 해상도는 512*512이지만, 1024와 같은 더 넓은 해상도로 맞춤 제작이 가능합니다. 최고 해상도는 2µm이며, 1µm 해상도의 시스템도 현재 연구 개발 중입니다.
이 소프트웨어는 스캔 밀도, A-스캔/B-스캔 범위 및 개수를 설정할 수 있습니다. 각 B-스캔은 16, 32, 64, 128 또는 512개의 A-스캔으로 구성할 수 있으며, C-스캔에 포함될 B-스캔의 개수도 설정할 수 있습니다. 밀도 설정에 따라 3D 이미지 촬영 속도를 1초 미만으로 설정하거나 고밀도 스캔(1~15초)을 설정할 수 있습니다.
OQ Labscope 시리즈 2.0 및 3.0 버전은 동일한 스캔 정확도를 제공합니다. 2.0 버전의 단점은 OQ Labscope 3.0에 비해 스캔 속도가 현저히 느려 이미지 프레임 반응 속도가 떨어진다는 점입니다. 또한 구형 소프트웨어와 하드웨어를 사용하기 때문에 내장 소프트웨어로는 3D 렌더링을 직접 지원하지 않습니다. 이미지를 내보내 다른 소프트웨어로 확인해야 합니다. 2.0 시리즈는 2024년 1월부터 생산이 중단될 예정입니다.
