Salland ADC 테스트 시스템
고성능 아날로그 및 혼합 신호 테스트 솔루션
Haehong ADC 테스트 시스템은 9슬롯 ATE 칩 테스트 플랫폼으로, 모듈형 설계를 통해 뛰어난 유연성과 확장성을 제공합니다. 본 시스템은 DAC 및 ADC 칩의 심층 테스트에 특화되어 있으며, ADC의 전 범위 선형·동적 특성 평가를 포괄적으로 지원합니다. DIO 클록 동기화 모듈을 탑재하여 8~24비트 ADC 측정이 가능하며, 최대 400 MHz의 샘플링 속도를 통해 고효율 칩 테스트의 새로운 기준을 제시합니다.
제품 특징
ADC 테스트 시스템은 제품 개발 속도를 높이고 자원 배분을 최적화하는 데 이상적인 선택입니다.
올인원 설계, 유연하고 효율적인 운영
Haehong ADC 테스트 시스템은 고도로 집적된 설계를 적용하여 다양한 테스트 기능을 하나의 시스템에 통합함으로써, 장비 설치 및 사용 과정을 대폭 간소화합니다. 간편한 배선 구조를 통해 사용자는 복잡한 연결 문제 없이 신속하게 시스템을 구축할 수 있습니다.
본 플랫폼은 모듈형 맞춤 구성을 지원하여, 사용자가 실제 요구 사항에 따라 테스트 모듈을 자유롭게 선택·조합함으로써 개인화된 테스트 솔루션을 구현할 수 있습니다. 또한 다양한 파라미터 조정 기능을 제공하여, 서로 다른 사용자와 테스트 조건에 정밀하게 대응할 수 있습니다.
여러 테스트 기능을 하나의 시스템으로 통합함으로써, 단일 장비만으로도 다양한 테스트 작업을 수행할 수 있으며, 추가 테스트 장비나 액세서리 구매에 따른 비용과 번거로움을 효과적으로 줄입니다. 그 결과 유지보수 비용과 전체 운영 비용을 현저히 절감할 수 있습니다.
초고속 테스트로 R&D 개발 속도 가속
Haehong ADC 테스트 시스템을 활용하면, 사용자는 단 1주일 만에 테스트 대상 보드의 설계 및 제작을 완료하고 플랫폼과 직접 연결할 수 있습니다.
반면, 기존의 전통적인 계측기와 테스트 방식으로는 테스트 보드와 계측기 배선 설계 및 구축에만 약 3~4주가 소요되며, 여러 대의 계측기를 연동 제어하기 위해 추가로 1~2개월 이상의 시간이 필요할 수 있습니다. 또한 테스트 실행 소프트웨어를 자체 개발하는 과정 역시 난이도가 매우 높습니다.
Haehong 플랫폼은 완성도 높은 테스트 항목을 기본 제공하여, 사용자의 연구·개발 및 테스트 시간을 대폭 절감합니다. 그 결과 개발 효율을 10배 이상 향상시켜, 제품 출시 속도를 획기적으로 앞당길 수 있습니다!
개봉 즉시 사용, 필요한 모든 것을 한 번에
Haehong ADC 테스트 시스템은 강력한 관리 시스템을 통합하여 하드웨어 자원과 테스트 프로세스를 일원화해 제어함으로써, 사용자를 복잡한 소프트웨어·하드웨어 호환성 문제에서 해방시켜 줍니다.
기본적인 정적 테스트부터 복잡한 동적 성능 평가에 이르기까지, 본 플랫폼은 대부분의 일반적인 테스트 항목을 폭넓게 지원합니다. 사용자는 실제 요구 사항에 맞춰 간단한 설정만 진행하면, 버튼 한 번으로 자동화 테스트를 즉시 시작할 수 있습니다.
이러한 설계는 다양한 하드웨어 장비에 맞추기 위해 사용자가 직접 소프트웨어 환경을 구축해야 했던 기존 테스트 방식의 불편함을 제거하여, 조작 난이도와 시간 비용을 획기적으로 낮춰 줍니다.
풍부한 테스트 항목 지원
Haehong ADC 테스트 시스템은 폭넓은 테스트 항목을 포괄하는 종합 테스트 솔루션으로, 높은 수준의 테스트 요구 사항을 충족합니다.
ADC 선형 테스트
오프셋 오차; 미싱 코드 분석
이득 오차; 트리거 포인트
풀스케일 오차
적분 비선형 오차 (INL)
미분 비선형 오차 (DNL)
종합 오차
ADC 히스토그램 테스트
적분 비선형 오차 (INL)
미분 비선형 오차
종합 오차
트리거 포인트
미싱 코드 분석
동적 테스트
신호 대 잡음 및 왜곡비 (SINAD)
유효 비트 수 (ENOB)
신호 대 잡음비 (SNR)
총 고조파 왜곡 (THD)
무스퍼 동적 범위 (SFDR)
피크 왜곡
제품 특징 및 사양
Haehong ADC 테스트 시스템은 고성능, 고정밀, 그리고 뛰어난 유연성을 하나로 결합한 통합 솔루션입니다.
ADC 테스트 시스템 제품 특징
TS-ATX7006A는 ADC 및 기타 아날로그 기능 테스트를 위한 완전 통합형 솔루션입니다. 매우 높은 정밀도, 저노이즈, 고속 샘플링 성능과 함께 뛰어난 사용 편의성을 결합한 것이 특징입니다. 기존에는 ADC/DAC 칩 테스트를 위해 다수의 벤치형 계측기, 필터, 스위치 매트릭스와 사용자 맞춤형 소프트웨어를 함께 사용해야 했습니다. 그러나 ATX7006A는 모든 ADC/DAC 칩 테스트를 하나의 장비로 수행할 수 있는 단일 계측기입니다. 이를 통해 복잡한 테스트 환경 설정을 반복적으로 미세 조정할 필요 없이, 사용자는 ADC/DAC 변환기 자체의 테스트와 성능 평가에만 집중할 수 있습니다.
- 완전 통합형 ADC 칩 테스트 플랫폼
- 맞춤형 테스트 솔루션 제공
- AWG 샘플링 속도는 최대 400MHz까지 가능합니다
- 탁월한 신호 품질과 정밀도
- 폭넓은 테스트 항목 지원
- 유연한 범용 디지털 IO 모듈
- 내장 분석 소프트웨어 제공(다양한 뷰 지원)
- 사용자 정의 테스트 스크립트 지원
ADC 테스트 시스템 전용 소프트웨어 ATView
TS-ATX7006A에는 TS-ATX7006A의 구성, 프로그래밍 및 제어, 그리고 테스트 결과 분석을 위한 소프트웨어 패키지인 ATView가 함께 제공됩니다.
- 프로젝트 엔지니어링
- Windows PC 지원
- 테스트 분석
- 시간 영역, 주파수 영역 및 히스토그램 테스트 결과 표시

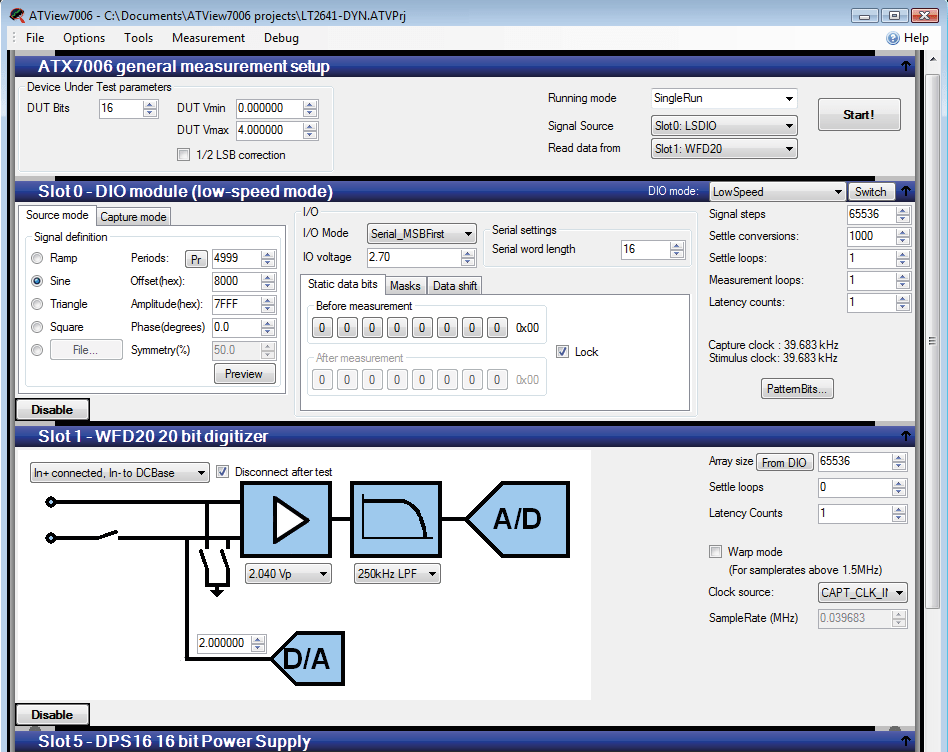

테스트 설정은 대시보드에서 필요한 항목만 입력하고, 필요한 경우 디지털 패턴을 프로그래밍한 후 START 버튼을 누르기만 하면 됩니다.

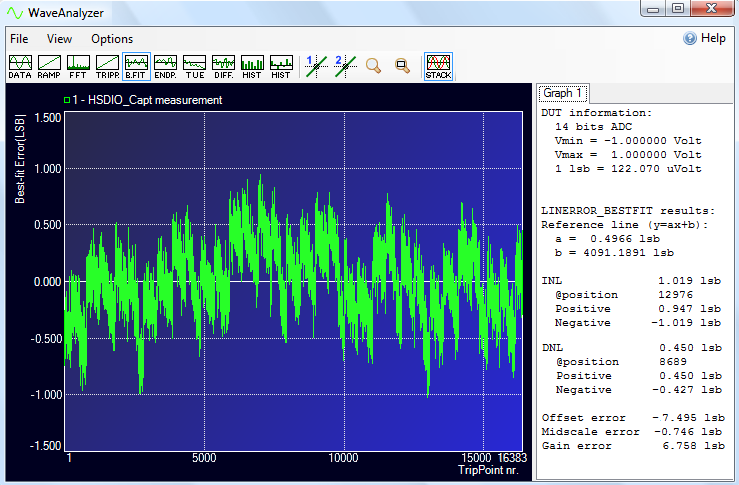

테스트가 완료되면 결과는 WaveAnalyzer에서 확인할 수 있습니다.
WaveAnalyzer는 시간 영역, 주파수 영역 및 히스토그램 테스트 결과를 표시할 수 있으며, 확대/축소, 스택, 커서 기능을 모든 단계에서 사용할 수 있습니다.
모든 설정을 포함한 테스트 결과를 저장할 수 있으며,
테스트 결과와 테스트 조건은 XML 형식으로 저장되어 추가적인 후처리 및 분석이 가능합니다.
내보내기 파일 형식은 CSV 형식과 이미지 형식을 지원하여, 보고서에 손쉽게 활용할 수 있습니다.
유연하게 구성 가능한 내부 모듈
디지타이저 TS-WFD 시리즈 선택 가능
형식 | 분류 | 해결 | 샘플링률 |
|---|---|---|---|
TS-WFD16 | 디지타이저 모듈 | 16 | 180兆比特每秒 |
TS-WFD20 | 디지타이저 모듈 | 20 | 2兆比特每秒 |
TS-WFD22 | 디지타이저 모듈 | 22 | 1兆比特/秒 |
TS-AWG 시리즈 임의 파형 발생기 선택 가능
형식 | 분류 | 해결 | 업데이트 속도 |
|---|---|---|---|
TS-AWG16 | 任意波形发生器模块 | 16 | 400兆比特每秒 |
TS-AWG18 | 任意波形发生器模块 | 18 | 300兆比特每秒 |
TS-AWG20 | 任意波形发生器模块 | 20 | 2兆比特每秒 |
TS-AWG22 | 任意波形发生器模块 | 22 | 2兆比特每秒 |
기타 선택 모듈
모양 | 분류 | 특징 |
|---|---|---|
TS-DRS20 | 기준 전압 소스 모듈 | ±10 V / 10 mA 듀얼 채널 기준 전압 출력 지원 |
TS-DPS16 | 电源模块 | ±12 V / 200 mA 듀얼 채널 기준 전압 출력 지원 |

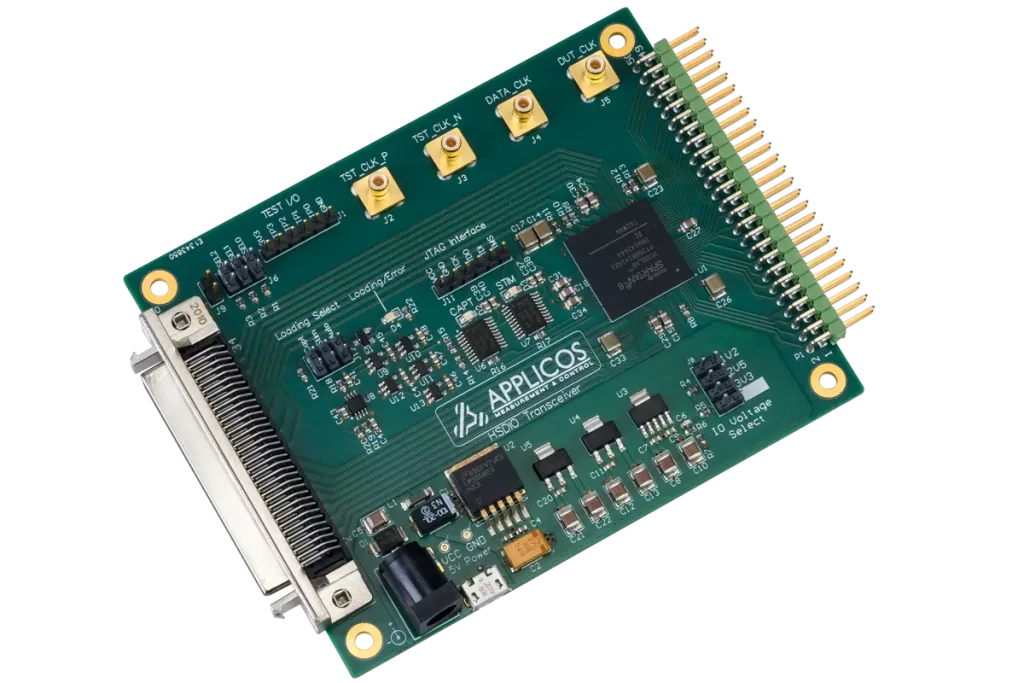

TS-DIOII | 디지털 IO 모듈 | 20/24 데이터 비트, 8 패턴 비트, 클록 소스 지원 |
SUPPORT
교육(트레이닝) 서비스
데스트 VIP 대응 및 사전·사후 서비스
검사·인증·교정 서비스
시스템 통합 및 2차 개발 서비스
ADC 칩 테스트용 로드보드(PCB) 맞춤 제작 서비스
본 서비스는 Haehong 협력 파트너인 Salland 원제조사에서 제공하며, 고객의 특정 테스트 요구사항을 충족하기 위해 맞춤 설계되는 로드보드 PCB 디자인 서비스입니다.
이 서비스의 핵심 특징은 높은 유연성과 개인 맞춤형 설계로, 구체적인 서비스 범위는 각 고객의 고유한 요구사항에 따라 원제조사와 1:1 심층 협의를 통해 결정됩니다.
고객 중심 설계, 합리적인 비용 구조, 고도화된 맞춤 제작, 그리고 전 과정에 걸친 기술 지원을 통해, 각 고객의 특정 테스트 환경에 최적화된 전문 수준의 로드보드 PCB 솔루션을 제공합니다.
