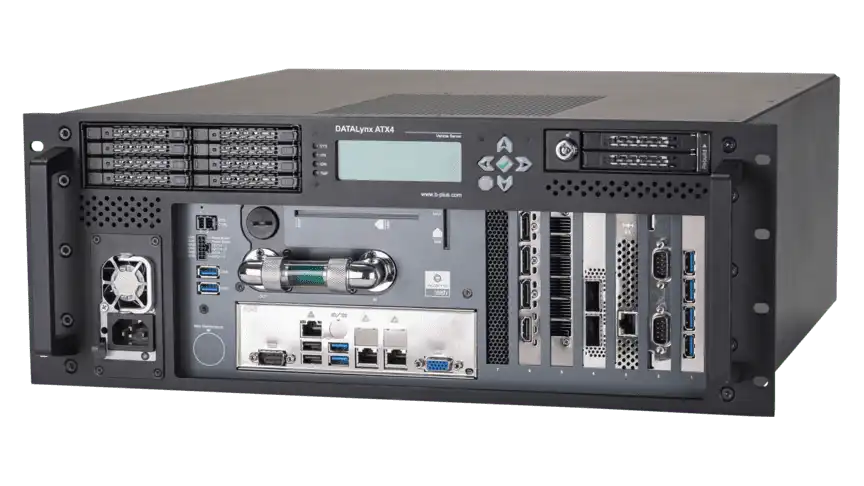

DATALynx ATX4 고성능 자동차 서버
고성능 데이터 처리 플랫폼은 차세대 차량용 컴퓨팅 플랫폼의 기술 수준을 달성했으며, 차량 데이터 기록 및 관리에 대한 복잡한 요구 사항을 효과적으로 충족할 수 있습니다.
주요 기능
- DATALynx ATX4는 고성능 AI 개발, 원시 데이터 수집, 이미지 처리 등 다양한 응용 분야에 사용할 수 있는 고성능 차량용 데이터 컴퓨팅 플랫폼입니다.
- DATALynx ATX4는 새롭게 설계된 전원 공급 장치와 강력한 완전 통합형 액체 냉각 시스템을 갖추고 있어 CPU 및 GPU 성능을 극대화합니다.
- 고품질 부품과 견고한 구조 덕분에 차량 내부의 열악한 환경에서도 안전하고 효율적이며 안정적으로 작동할 수 있습니다.
제품 특징
고성능 계산력
최대 5개의 GPU를 확장합니다. 수냉 방열 기능은 고성능 실시간 연산 요구 사항을 충족하며 -10~60°C의 최대 부하에서 주파수 저하 없이 작동하고 10GB/s 이상의 데이터 수집 속도를 실현할 수 있습니다.
확장 가능
다양한 스토리지 솔루션을 지원하고 XTSS 시간 동기화 서비스와 호환되며 동기화 정확도는 최대 100ns이며 하드웨어, 인터페이스 및 소프트웨어 프레임워크에서 풍부한 설정 및 사전 옵션을 제공합니다.
차량 최적화
더 넓은 범위의 작동 온도, 강력한 방열 시스템, 안정적인 충격 및 진동 구조를 포함한 열악한 차량 환경에서 정상적으로 작동할 수 있으며 신뢰할 수 있는 성능의 전원 공급 모듈을 갖추고 있습니다.
기술 사양
| 항목 | 한국어 번역 |
|---|---|
| Management | IPMI 지원, 1x LAN, 1x VGA, 1x Serial |
| 3.5in Bay | 운영체제 스토리지용 교체형 베이: 2x SATA SSD 2.5” AHCI 또는 RAID1 |
| 5.25in Bay | 데이터 스토리지용 교체형 베이: 8x 2.5” SATA, 4x U.2 NVMe, 1x 3.5” SATA 또는 커버 |
| PCIe 확장 | 산업용 NVIDIA GeForce RTX 3000 시리즈, NVIDIA Tesla 또는 NVIDIA Quadro/RTX 지원. Intel, Mellanox, HighPoint, StarCooperation, Solectrix, Vector, Peak, StarTech, Delock 등 다양한 PCIe 확장 지원 |
| (g)PTP / XTSS | 802.1AS 호환 b-plus Quad-X550 (4x 10GBase-T) 이더넷 확장 지원, GPS, UART, NMEA 및 PPS 입출력 시스템 또는 옵션형 XTSS 플러그인 지원 |
| Add-on PSU | 옵션 전원 공급: 6–32V DC, 9–32V, PCIe 확장당 500W |
| GPIO | 구성 가능한 점화/터미널 CMOS 리셋, 2x GPI 트리거 입력(Pwr/Rst 버튼 기능 포함), 2x 5V/2A 출력, 2x 12V/1A 출력 |
| HMI | 시스템 제어 및 표시용 20×4 문자 LCD 디스플레이 |
| 항목 | 한국어 번역 |
|---|---|
운영 체제 | Ubuntu 18.04, Ubuntu 20.04 또는 Windows 10 IoT Enterprise SAC 사전 설치 |
| SIODI | b-plus API 및 OSI 도구를 통해 구성 요소 모니터링 및 I/O 제어를 지원하며, 시스템 로그 및 진단 기반의 환경 센서를 포함 |
| 항목 | 한국어 번역 |
|---|---|
| 기본 사이즈 | 기본 크기: 4U, 19인치, 442mm(너비) × 475mm(깊이) × 176mm(높이), 순중량 23kg |
| 사이즈(부속품 탑재) | 크기(추가 모듈 장착 시): 1.5U, 19인치, 442mm(너비) × 475mm(깊이) × 66mm(높이), 순중량 6.5kg |
| 진동 | LV124 규격 준수, 시스템 최대 부하 시 진동 진폭 6.5 m/s² |
| 인증 | 인증: CE – EN 55032(Class A) / EN 55035, RoHS, REACH |
| 항목 | 내용 |
|---|---|
| 전원 | 직류 전원 공급, 6–32V 옵션 지원 |
| 동작 전력 | 1250W, 확장 모듈 1개당 500W(전원 포함) / 250W(전원 미포함) |
| 최대 전력 | 4750W |
| 항목 | 내용 |
|---|---|
| 동작 온도 | -10°C ~ +60°C |
| 저장 온도 | -35°C ~ +85°C |
| 습도 | 최대 90%, 비응축 |
| IP 보호 등급 | IP20 |
| 냉각 방식 | 수냉식 냉각 |
응용 시나리오
고처리량 ADAS 데이터 수집 테스트
자동차 등급 데이터 수집 시스템은 다양한 센서로부터 맞춤형 데이터 수집 요구 사항을 완벽하게 지원합니다.
철도 운송 데이터 수집
견고한 기계 구조와 고성능 액체 냉각 시스템을 통합하여 열차의 안전한 운행과 유지 보수를 보장합니다.
데이터 역류 및 HIL 테스트
이 시스템의 실시간 데이터 피드백 기능은 HiL 테스트를 위한 현실적인 테스트 환경을 조성합니다.
성능 확장

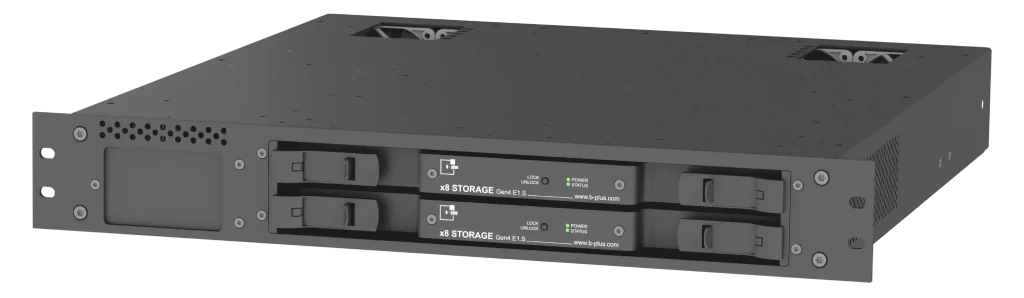

더 큰 저장 용량
- 3.5인치 하드 드라이브 또는 SSD를 설치할 수 있도록 추가 드라이브 베이가 제공됩니다.
- 이 제품은 ATX4 메인보드 상단에 설치할 수 있으며, 최대 5.25인치 확장 장치를 두 개까지 지원합니다.
- BRICK2 스토리지 모듈을 지원하여 추가적인 NVMe 및 SATA 스토리지 인터페이스를 제공합니다.
- b-plus 스토리지 솔루션과 호환되어 핫스왑 및 핫스왑 가능한 스토리지 모듈을 사용할 수 있습니다.

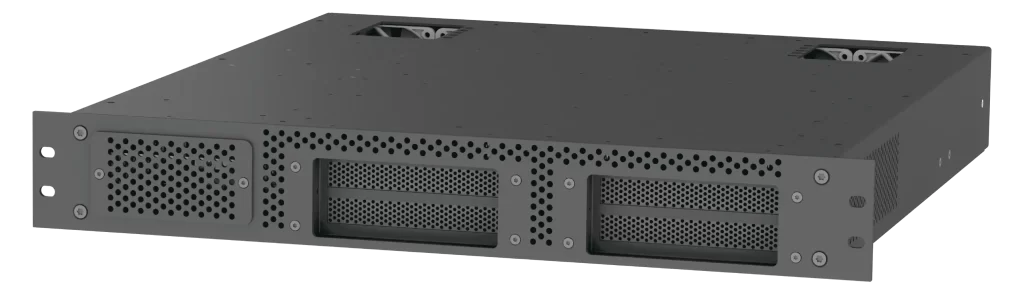

더 많은 PCIe 확장 슬롯과 인터페이스를 지원합니다
- PCIe 슬롯을 확장하고 더 많은 PCIe 장치를 지원하는 데 사용됩니다.
- 다양한 확장 카드 요구 사항을 충족하기 위해 PCIe 3.0 및 PCIe 4.0을 포함한 여러 세대의 PCIe 슬롯을 제공합니다.
- 이 제품은 기기 하단에 설치할 수 있으며 최대 2개의 PCIe 확장 장치를 지원합니다.

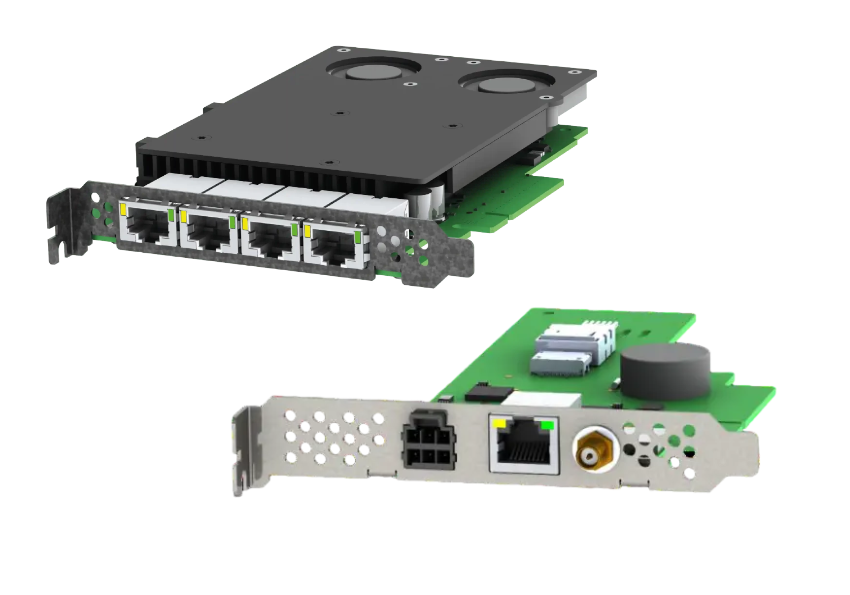

고정밀 시간 동기화
- PPS(초당 펄스) 신호를 지원하는 시간 동기화 출력 및 입력 인터페이스를 제공합니다.
- 이 장치는 외부 GPS 모듈 또는 시간 서버에 연결하여 정확한 시간 기준을 제공할 수 있습니다.
- 이 제품은 IEEE 1588v2(PTP) 및 802.1AS-2020(gPTP) 시간 동기화 프로토콜을 지원하는 4개의 10GbE 포트를 제공합니다.
- 이 장치는 PSB와 함께 XTSS 마스터 장치로 사용하여 외부 시간 소스와 동기화할 수 있습니다.
