차량 네트워크 통신 테스트 마더보드
8개의 CAN/CAN FD 및 2개의 1000BASE-T1 프로토콜을 지원하는 워크스테이션
HKIC1-MBM2100 차량 네트워크 통신 테스트 마더보드는 차량 네트워크 통신을 위해 특별히 설계된 고성능 산업용 제어 컴퓨터 마더보드입니다. CAN(FD) 및 T1 네트워크 메시지를 모니터링, 시뮬레이션 및 모방하는 데 사용되며, 강력한 데이터 처리 및 통신 기능을 갖추고 있습니다. 8개의 CAN/CANFD 인터페이스와 2개의 1000BASE-T1 인터페이스를 통합하고 PCAN 기반 드라이버와 호환되어 복잡한 차량 네트워크 환경에서의 테스트 및 데이터 전송 요구 사항을 충족할 수 있습니다. 자동차 연구 개발, 지능형 교통 시스템, 차량 테스트 등 다양한 분야에서 널리 사용됩니다.
- 이 제품은 인텔 i7 CPU와 32GB 메모리(업그레이드 가능)를 탑재하여 컴퓨팅 및 처리 기능을 갖추고 있습니다.
- CAN 2.0 A/B 및 FD 규격을 준수하며, CAN 비트 전송률은 25kbit/s에서 최대 1Mbit/s까지, CAN FD 보드율 데이터 필드(최대 64바이트)는 25kbit/s에서 최대 12Mbit/s까지 지원합니다.
- 1000BASE-T1 인터페이스의 상태는 외부 LED를 통해 직접 확인할 수 있어 진단이 용이합니다.
- 이 하드웨어는 중국어 버전의 HK-View 호스트 컴퓨터와 호환되며 PEAK-CAN 소프트웨어(PCAN-View, PCAN-Explorer6 등)도 지원합니다. 또한 무료 API 인터페이스(C++, C#, Python, .NET, Java 등의 언어 지원)를 제공합니다.
- 이 제품은 표준 데스크톱 전원 공급 장치 또는 실험실 전원 공급 장치를 사용하여 유연하게 전원을 공급받을 수 있습니다.
차량 네트워크 통신 테스트 마더보드(HKIC1-MBM2100)
- 이 제품은 인텔 i7 CPU와 32GB 메모리(업그레이드 가능)를 탑재하여 컴퓨팅 및 처리 기능을 갖추고 있습니다.
- CAN 2.0 A/B 및 FD 규격을 준수하며, CAN 비트 전송률은 25kbit/s에서 최대 1Mbit/s까지, CAN FD 보드율 데이터 필드(최대 64바이트)는 25kbit/s에서 최대 12Mbit/s까지 지원합니다.
- 1000BASE-T1 인터페이스의 상태는 외부 LED를 통해 직접 확인할 수 있어 진단이 용이합니다.
- 이 하드웨어는 중국어 버전의 HK-View 호스트 컴퓨터와 호환되며 PEAK-CAN 소프트웨어(PCAN-View, PCAN-Explorer6 등)도 지원합니다. 또한 무료 API 인터페이스(C++, C#, Python, .NET, Java 등의 언어 지원)를 제공합니다.
- 이 제품은 표준 데스크톱 전원 공급 장치 또는 실험실 전원 공급 장치를 사용하여 유연하게 전원을 공급받을 수 있습니다.
업계의 문제점
자동차 테스트의 세 가지 핵심 문제점 해결
데이터 전송이 불안정한가요?
기존 테스트 장비는 여러 프로토콜이 동시에 실행되는 시나리오에서 데이터 패킷 손실 및 지연 시간 변동이 자주 발생합니다.
시스템 통합은 복잡한가요?
여러 장치를 결합하면 복잡한 배선 하네스, 넓은 공간 차지, 동기화의 어려움이 발생합니다.
유지 보수 비용이 많이 드나요?
강제적인 소프트웨어 업그레이드와 구독료로 인해 연간 10만 위안 이상의 유지보수 비용이 발생합니다.
제품 장점
테스트의 가치를 재정의하는 네 가지 핵심 이점
특징

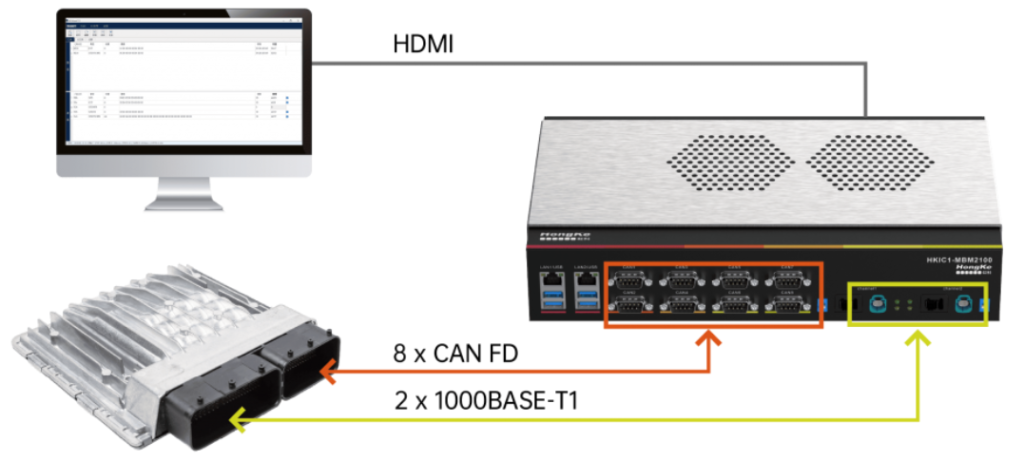

복잡한 차량 내 네트워크 환경에서는 단일 CAN 프로토콜로는 사용자 요구를 충족할 수 없어 이더넷과 같은 기술 도입이 필요합니다. 홍커(Hongke)의 경량 차량 내 네트워크 통신 테스트 마더보드인 HKIC1-MBM21000은 공간 절약 및 배선 간소화를 통해 이러한 문제를 해결합니다. 통합 플랫폼을 사용하여 데이터 전송 정확도를 검증하고, 고장 상황을 시뮬레이션하여 ECU의 응답 및 처리 능력을 검증하며, 고부하 조건에서 데이터 성능 테스트를 수행합니다. 또한 테스트 과정 중 데이터와 이벤트를 기록하여 후속 분석에 활용할 수 있습니다.
-
데이터 수집 및 기록
레이더 및 카메라와 같은 센서에서 얻은 데이터는 차량의 이더넷 인터페이스를 통해 고속으로 안정적으로 수집될 수 있어 실시간 모니터링 및 기록이 가능합니다. -
CAN/CAN FD 통신
이 장치는 차량 속도 및 조향각과 같은 차량 ECU의 신호를 수신하고, 차량 상태 정보를 CAN 버스로 전송하여 다양한 차량 시스템과 연동하여 작동할 수 있도록 합니다. -
부품 검사 및 진단
UDS 및 XCP 프로토콜 기반 진단 및 교정 -
항만 확장
이 제품에는 LIN 버스 및 I/O 포트 확장을 위한 USB 3.0 인터페이스와 이더넷 포트가 예약되어 있습니다.
제품 정보

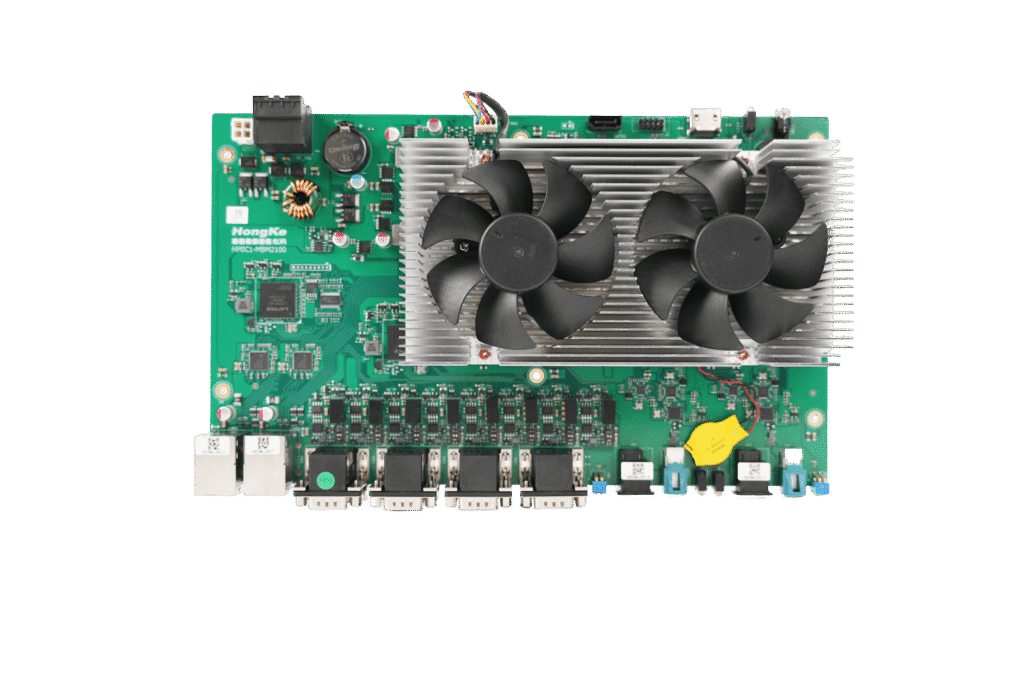

맨보드

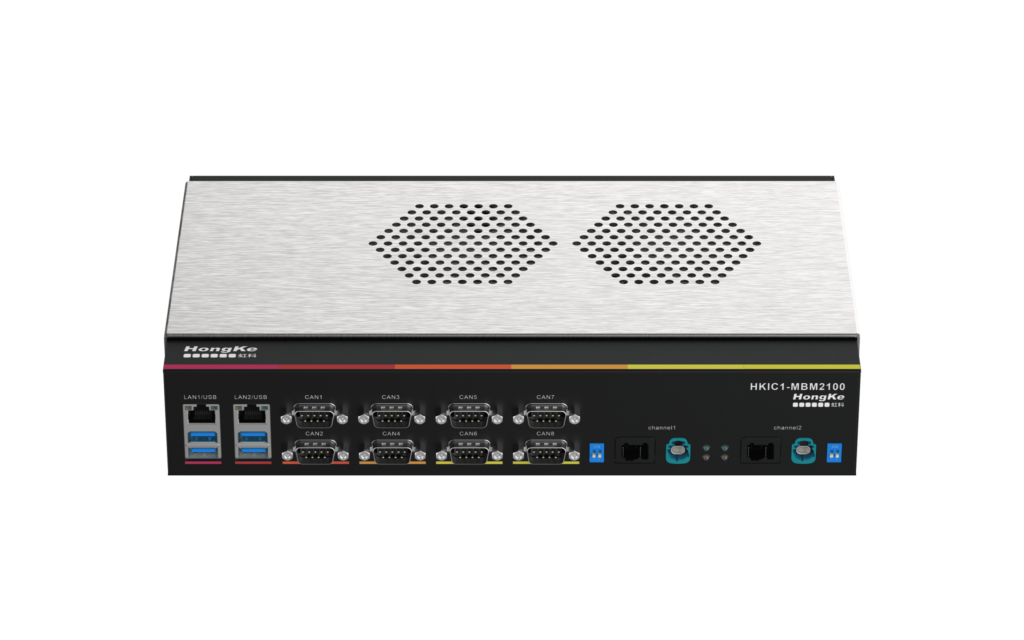

껍데기

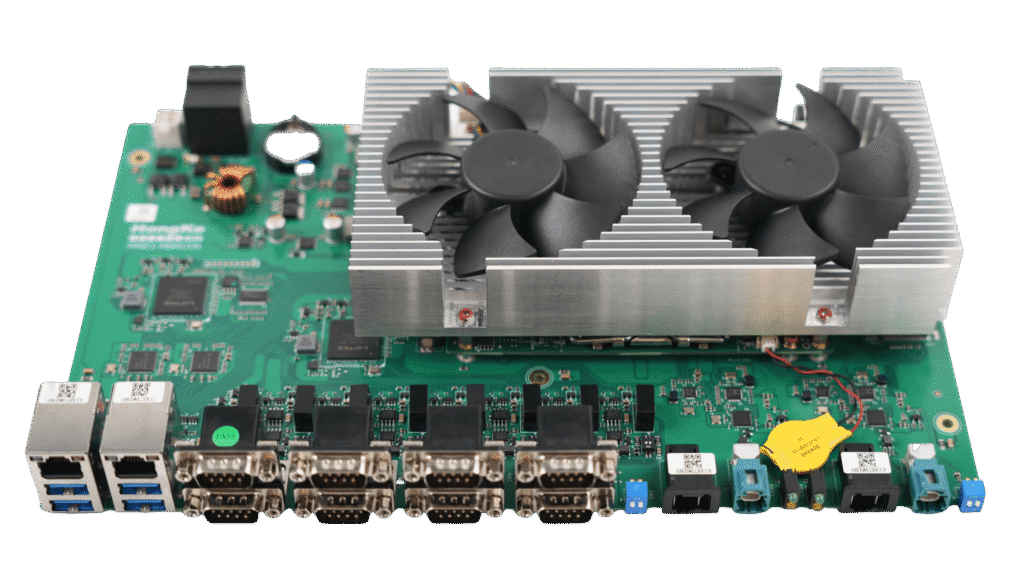

맨보드
껍데기

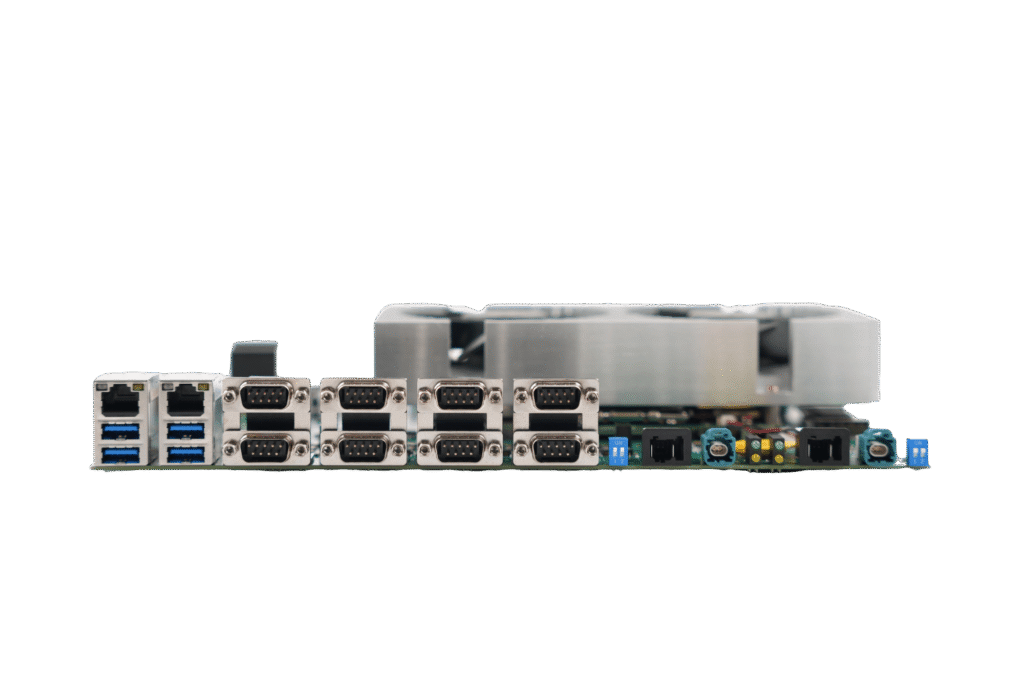

맨보드
껍데기
주문 정보:
- 모델: HKIC1-MBM2100 패키지
- 구성품: 본체, 전원 어댑터, 개발용 프로그래밍 인터페이스(API), PDF 사용자 설명서(홍커에 문의)
선택 사양 액세서리 패키지:
- HKIC1-MBM2100 기본 키트: H-MTD/MATEnet 자동차 이더넷 케이블(둘 중 하나 선택), DB9 분할 보드 8개
- HKIC1-MBM2100 표준 키트: H-MTD/MATEnet 차량용 이더넷 케이블(둘 중 하나 선택), DB9 스플리터 보드 8개, CAN 트위스트 페어 케이블 8개
- HKIC1-MBM2100 맞춤형 키트: H-MTD/MATEnet 차량용 이더넷 케이블(하나 선택), DB9 스플리터 보드 8개, CAN 트위스트 페어 케이블, 무선 WiFi 카드, 키보드 및 마우스, 모니터 등
차량 네트워크 통신 테스트 마더보드(HKIC1-MBM2100)
| 항목 | 사양 |
|---|---|
| 프로세서 (Processor System) | Intel i7 12세대 (선택 가능 / 업그레이드 가능) |
| 메모리 (Memory) | 32GB (선택 가능 / 업그레이드 가능) |
| 저장장치 (Storage) | 1TB (선택 가능 / 업그레이드 가능) |
| 전원 공급 (Power Supply) | 12–13.5V DC |
| 크기 (Housing Dimension) | (L) 300mm × (W) 180mm |
| 동작 온도 (Operating Temperature) | 0°C ~ 60°C |
| 보호 등급 (IP Protection Class) | IP20 |
| 소비 전력 (Power) | 70W |
차량 네트워크 통신 테스트 마더보드(HKIC1-MBM2100)
| 외부 인터페이스 (REAR I/O) | 통신 인터페이스 (COMMUNICATION I/O) |
|---|---|
| 1 × HDMI (디스플레이 출력용) | 8 × CAN(FD) (D-Sub, 9핀) |
| 2 × GbE (RJ45, 네트워크 연결) | 2 × 1000Base-T1 (MATEnet & H-MTD) |
| 4 × USB 3.0 (5Gbps) | — |
차량 네트워크 통신 테스트 마더보드(HKIC1-MBM2100)
| 항목 | 사양 |
|---|---|
| CAN(FD) 트랜시버 | TJA1044GT |
| CAN(FD) 컨트롤러 | FPGA 구현 |
| Base-T1 트랜시버 | RTL8211FI-CG |
차량 네트워크 통신 테스트 마더보드(HKIC1-MBM2100)
| 구성 요소 | 버전 |
|---|---|
| 운영체제(OS 지원) | Windows 8 / 10 / 11 & Linux |
| HK-View | Version 1.0 |
소프트웨어 소개
소프트웨어 HK-CoreTest
HK-CoreTest는 자동차 전자 시뮬레이션 및 테스트를 위한 통합 도구로, 모든 하드웨어(차량 네트워크 통신 테스트 메인보드, PCAN-USB/PCIe 시리즈, 차량용 이더넷 도구 등)를 연결, 구성 및 제어하여 자동차 버스 모니터링, 시뮬레이션 및 진단 기능을 구현합니다.
기본 기능:
- CAN/CAN FD 및 차량 내 이더넷 데이터 처리를 지원합니다.
- DBC 및 ARXML 데이터베이스를 지원합니다.
- 메시지 전송/모니터링/재생 기능을 구현합니다.
- 버스 통계/기록
고급 기능:
- 이 제품은 구성 진단 및 진단 서비스를 지원하며, UDS 기반 FBL 플래싱을 통해 자동 진단을 구현할 수 있습니다.
PCAN 시리즈 소프트웨어(PCAN View 및 PCAN-Explorer6 등) 및 API와 호환됩니다.
윈도우 시스템 환경

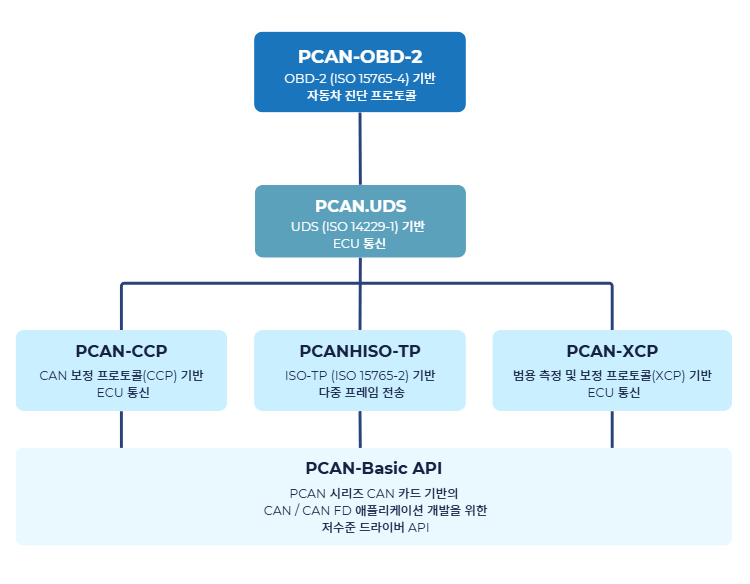

- Windows용 PCAN-Basic을 지원합니다. 실제 장치 드라이버와 인터페이스 DLL(동적 링크 라이브러리)을 포함하고, API 인터페이스를 제공하며, C++, C#, C++/CLR, Delphi, VB.NET, Java, Python 3.x 등의 언어를 지원하고, 해당 헤더 파일과 예제를 제공합니다.
- 이 라이브러리는 ISO-TP 표준(ISO 15765-2) 및 UDS 표준(ISO 14229-1)과 같은 API 구현을 지원하며, C++, C#, C++/CLR, Delphi, VB.NET 및 Python 3.x와 같은 언어를 지원하고 해당 헤더 파일과 예제를 제공합니다.
리눅스 시스템 환경
- 이 소프트웨어는 Linux용 PCAN-Basic(32/64비트)을 지원하고, API 인터페이스를 제공하며, C++, C#, C++/CLR, Delphi, VB.NET, Java 및 Python 3.x와 같은 언어를 지원하고, 해당 헤더 파일과 예제를 제공합니다.
- SocketCAN을 지원합니다.
응용 시나리오
도메인 컨트롤러 심층 검증
모의 다중 ECU 통신 환경에서 프로토콜 호환성 및 실시간 성능 테스트
결함 주입 × 결함 허용 테스트
버스 오류, 네트워크 지연 및 높은 부하 급증을 시뮬레이션하여 컨트롤러의 안정성을 검증합니다.
전체 과정에 걸친 데이터 기록
테스트 프로세스 메시지를 완벽하게 캡처하여 사후 추적 및 일관성 분석을 지원합니다.
