신재생에너지 및 에너지 저장 시스템(ESS)이 전력망에 급격히 확대됨에 따라, ESS 큐비클(Cabinet)은 단순히 전력을 저장하고 공급하는 역활을 넘어 전력망(Grid) 이상 발생 시 전력의 역송전 및 설비 손상을 방지하기 위해 정밀하고 신속한 계통 차단 매커니즘을 요구받고 있습니다.
전통적인 ESS 계통 연계 보호 방식은 과전압, 전전압, 과주파수, 저주파수, 단독 운전 방지(Islanding Detection) 등을 수행하기 위해 다수의 분산된 보호 모듈을 복잡하게 배선하는 방식을 채택해 왔습니다. 이는 제어 로직의 파편화, 긴 디버깅 주기, 둔감한 반응 속도 및 각국 전력망 연계 표준(Grid Code) 대응의 어려움이라는 한계를 안고 있었습니다. 해홍(Haehong)이 공급하는 TELE NA003 보호 계전기는 이러한 단일 분산 모듈 구조를 단 하나의 컴팩트 유닛으로 집약하여 획기적인 고신뢰성 계통 연계 솔루션을 제공합니다.
01. 기존 ESS 계통 연계 보호 구조의 한계점
복잡한 배선 및 제어 로직 파편화: 개별 모듈 간 복잡한 인터페이스 배선으로 인해 디버깅 주기가 증가하고 정기 점검 및 유지보수 난이도가 상향됩니다.
차단 응답 속도의 한계: 전력망 이상 발생 시 밀리초(ms) 단위의 즉각적인 긴급 차단을 달성하기 어려워 역송전으로 인한 2차 설비 손상 리스크가 존재합니다.
글로벌 계통 규격 준수의 어려움: 국가 및 지역별로 상이한 계통 연계 표준에 개별 모듈별로 대응하기가 극도로 까다롭습니다.
원격 모니터링 기능의 부재: 중앙 SCADA 또는 EMS(에너지 관리 시스템)와의 통합 통신 인터페이스가 부족하여 중앙 집중식 파라미터 관리가 불가능합니다.
02. 해홍 TELE NA003의 핵심 기술적 특성
해홍 TELE NA003은 전력 변환 장치(PCS), 차단기, 그리고 상위 모니터링 시스템과 정밀하게 협소 가동되어 단일 장비로 올인원(All-in-One) 보호 알고리즘을 수행합니다.
| 기술 요소 | TELE NA003의 세부 사양 및 엔지니어링 특징 |
| 전방위 모니터링 범위 | 과전압/저전압, 과주파수/저주파수, 주파수 변화율(RoCoF), 위상 변이(Phase Shift) 탐지 |
| 밀리초(ms) 급 차단 속도 | 전력망 이탈 및 한계치 초과 발생 즉시 차단 신호 출력으로 계통 분리 구현 |
| 글로벌 계통 규격 호환성 | VDE-AR-N 4105, CEI 0-21, IEEE 1547 등 주요 글로벌 계통 연계 표준 충족 |
| 원격 통신 인터페이스 | Modbus RTU 통신 포트 내장으로 SCADA/EMS 연동 실시간 모니터링 및 설정값 제어 |

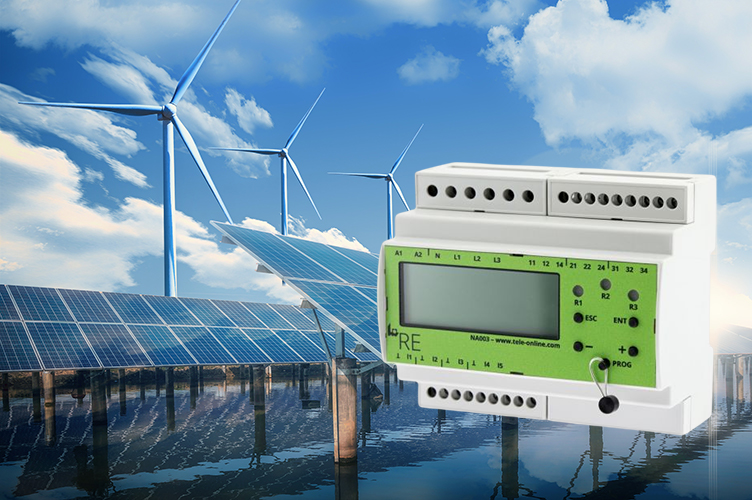

| 규격화된 폼 팩터 | DIN 레일 장착형 컴팩트 구조로 ESS 저압 제어 큐비클 내부 공간 최적화 |
03. ESS 제어 시스템 내부 동작 메커니즘 및 도입 성과

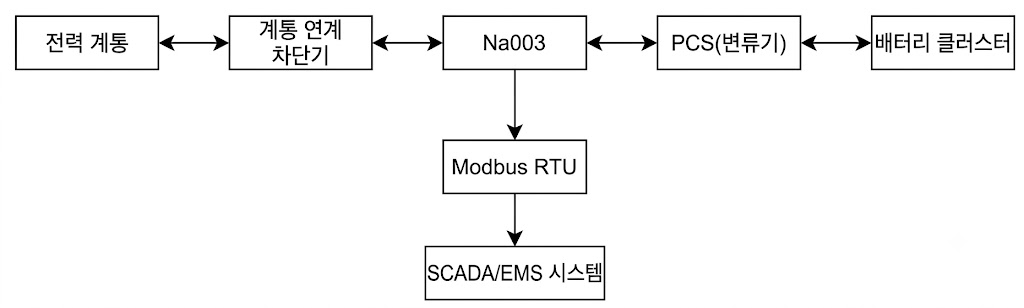

TELE NA003 계전기는 ESS 큐비클 계통 연계 보호 회로의 핵심 노드에 위치하며 다음과 같은 시퀀스로 작동합니다.
실시간 데이터 스캐닝: 연계점의 3상 전압 및 주파수를 밀리초 단위로 상시 정밀 측정합니다.
이상 탐지 및 고속 차단: 설정된 한계값 오차나 단독 운전 신호가 감지되는 즉시 연계 차단기를 트리거하여 ESS 시스템을 전력망으로부터 즉각 격리합니다.
상위 시스템 데이터 동기화: Modbus RTU 통신을 통해 계통 측정 수치 및 보호 상태를 상위 SCADA 시스템으로 실시간 데이터 전송합니다.
실제 다수의 ESS 프로젝트 현장에 해홍 TELE NA003을 적용한 결과, 차단 신뢰성 향상을 통한 설비 안정성 확보, 해외 수출용 ESS의 규격 충족 자격 확보, 원격 관제를 통한 현장 출동 정비 최소화, 그리고 내부 배선 공수 절감을 통한 큐비클 조립 및 디버깅 시간의 현저한 단축 효과를 검증했습니다.
