📌 사례 개요
고객사: MACS Sterilisationsanlagen GmbH (Ermafa Environmental Technologies GmbH 계열)
적용 분야: 의료 및 감염성 폐기물의 무해화 처리 제어 시스템
적용 제품: 해홍 Berghof 고성능 컨트롤러 제품군
(1) 애플리케이션 배경

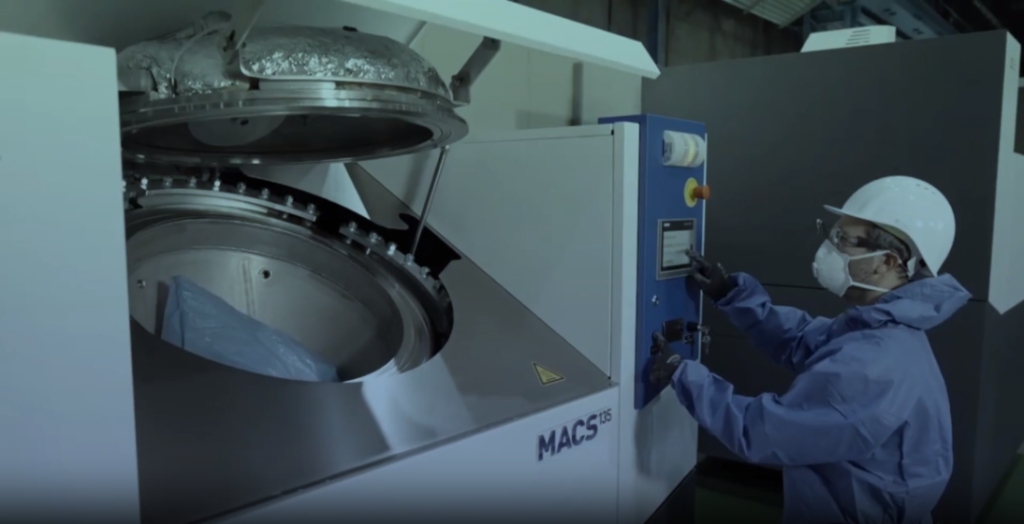

MACS(Machine Autoclave Cutting Sterilization) 기술은 의료 및 감염성 폐기물 처리를 위한 고성능 인증 솔루션입니다. 고온 고압 멸균과 파쇄 기술을 결합하여 화학제 없이도 간편하게 폐기물을 처리하며, 고정식 또는 이동식 설비로 배포가 가능합니다. 시스템은 24시간 원격 서비스를 제공하여 운영 비용을 최소화하고 환경 효율성을 극대화합니다.
MACS는 시스템 제어의 고성능과 고신뢰성 요구를 충족하기 위해, 차세대 제어 시스템의 핵심으로 해홍 Berghof 자동화 플랫폼을 최종 선택했습니다.
(2) 프로젝트 도전 과제: 유연하고 신뢰할 수 있는 제어 시스템 구축
아키텍처 업그레이드: 기존 시스템에 CODESYS V3 플랫폼을 도입하고 소프트웨어를 모듈화하여 유지보수성과 확장성을 강화해야 했습니다.
다중 프로토콜 실시간 통신: EtherCAT과 CANopen 두 버스 시스템 간의 저지연 동기 통신이 필요했으며, 특히 CANopen 작업 주기의 최적화가 필수적이었습니다.
열전사 프린터 통합: 로그 및 알람 기록 출력을 위해 USB-to-Serial 인터페이스를 통한 자동화 프린팅 기능을 안정적으로 구현해야 했습니다.
원격 모니터링 및 조작: 보안성과 응답 속도를 확보하면서도 웹 브라우저 기반의 원격 시각화(WebVisu) 기능을 지원해야 했습니다.

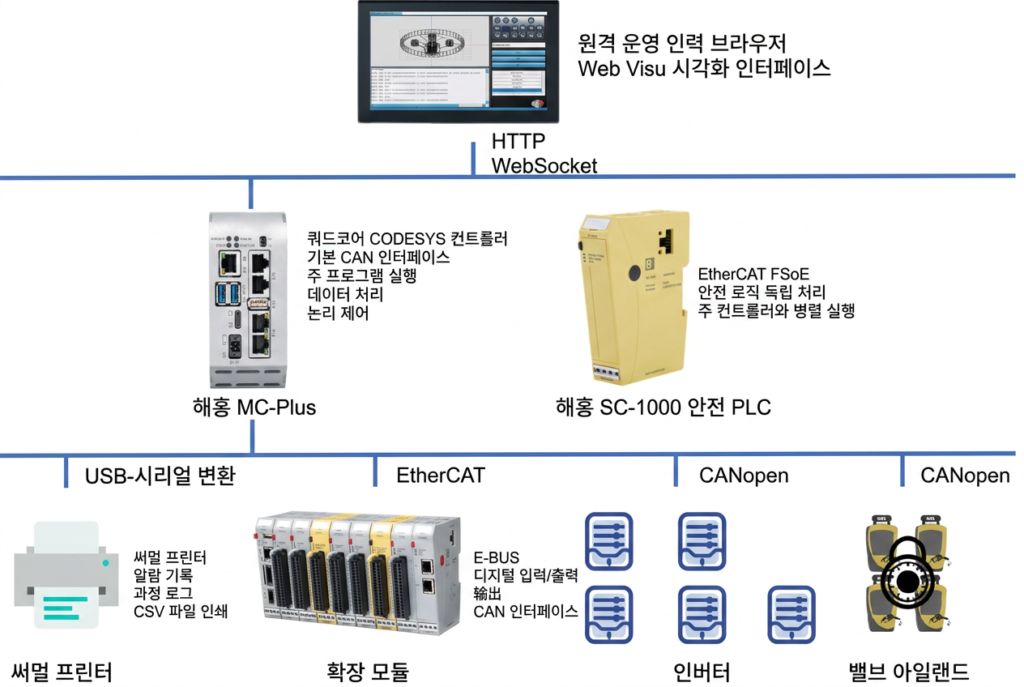

(3) 해홍의 솔루션: 개방형 아키텍처 × 고도의 통합 × 원격 유지보수
해홍은 개방형 CODESYS 플랫폼과 Berghof의 선진 하드웨어 구성을 통해 MACS 시스템에 강력하고 유연한 제어 핵심을 제공했습니다.

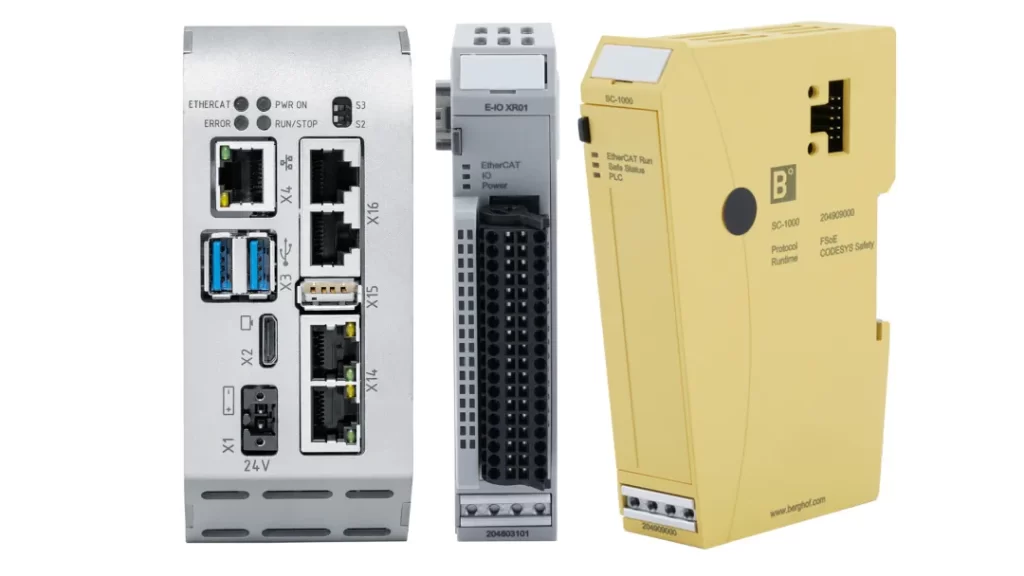

주요 하드웨어 구성:
해홍 Berghof MC-Pi Plus: 라즈베리 파이 기반의 쿼드코어 CODESYS 컨트롤러 (CAN 인터페이스 기본 지원)
해홍 Berghof MC-IO 모듈: EtherCAT 확장 IO 모듈
해홍 Berghof SC-1000: EtherCAT 기반 안전 컨트롤러 (Safety Logic 처리)
현장 버스(Fieldbus) 최적화:
CANopen (8ms 주기): 인버터 5대, 직선축 2개, 밸브 터미널 제어
EtherCAT (2ms 주기): 최대 3개의 MC-IO 모듈을 고속 제어
소프트웨어 하이라이트:
CSV 형식의 알람 이력 및 공정 데이터 자동 아카이빙 및 프린트 드라이버 구현
독립적인 작업 우선순위 설정을 통한 시스템 응답 속도 향상
CODESYS WebVisu를 통한 원격 웹 시각화로 고장 진단 및 유지보수 간소화
(4) 왜 해홍 Berghof를 선택했는가?
글로벌 부품 공급난 속에서도 하드웨어의 개방성과 유연성은 핵심 고려 사항이었습니다. 해홍 Berghof의 CODESYS 기반 솔루션은 낮은 라이선스 비용, 기본 CAN 지원, 모듈형 설계를 통해 MACS의 요구사항을 완벽히 충족했습니다. 이는 현재의 프로젝트뿐만 아니라 향후 업그레이드와 확장을 위한 충분한 공간을 제공합니다.
(5) 프로젝트 성과
✅ 모듈화된 아키텍처로 시스템 유연성 대폭 향상
✅ CAN 버스 확장성 확보로 향후 업그레이드 용이성 증대
✅ 알람 및 기록 기능 최적화로 유지보수 비용 절감
✅ 실시간 작업 및 버스 설정 최적화로 시스템 성능 및 안전성 강화
💡 사례 요약
본 프로젝트는 요구사항이 까다로운 산업 현장에서 해홍 Berghof 자동화 기술의 신뢰성과 원격 유지보수 능력을 증명했습니다. 해홍은 앞으로도 개방형 플랫폼과 전문적인 서비스를 통해 다양한 산업 분야에 강력한 자동화 기술 지원을 지속할 것입니다.
