변압기 및 중장비 운송 충격 모니터링 기록계
전력용 변압기 및 대형 변압기의 운송 과정에서 기계적 하중은 설비 운전 신뢰성에 영향을 미치는 핵심 위험 요인입니다. 부피가 크고 무게가 매우 무거운 특성상 변압기는 통상 분해 운송 방식을 채택하며, 설치 현장에서 최종 조립을 진행하기 때문에 여러 차례의 상하차 및 운송 단계를 거치게 됩니다.
전 과정에서 화물은 충격, 진동, 기울어짐 및 순간적인 충돌 등의 영향을 받을 수 있으며, 이러한 응력은 육안으로 확인하기 어려운 손상을 유발할 수 있습니다. 권선, 철심 구조 및 절연 시스템은 특히 민감하여, 경미한 변위나 재료 손상만으로도 전기적 완전성과 운전 안전성에 영향을 줄 수 있습니다.

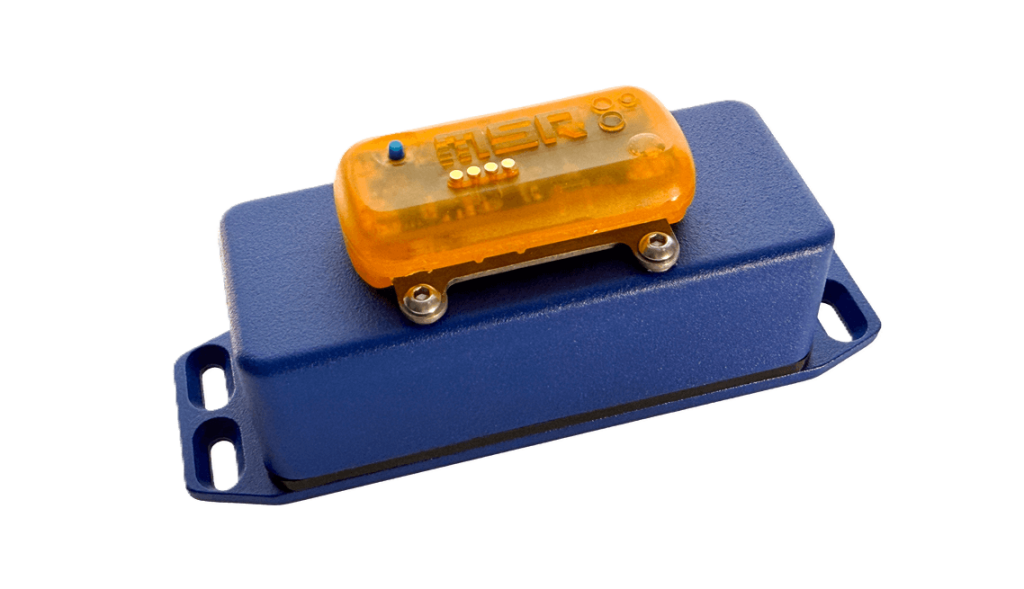

해홍 MSR175Pro 충격 데이터 기록계는 운송 전 과정에서 이러한 기계적 하중을 지속적으로 모니터링할 수 있습니다. 핵심 충격 이벤트 및 임계값 초과 상황을 신뢰성 있게 기록하고 보관할 수 있습니다. 수집된 데이터는 설비가 목적지에 도착한 후 운송 상태를 평가하는 객관적인 근거를 제공하여, 잠재적인 운송 손상을 조기에 파악하고 책임 소재를 명확히 하며 향후 가동 리스크를 크게 낮출 수 있습니다.
해홍 MSR - 탁월한 성능의 선택
선택 가능한 측정범위의
3축 가속도 센서
해홍 MSR175PRO는 3개의 3축 가속도 센서를 탑재하여 ±10 g, ±20 g 또는 ±40 g 범위에서 전환 가능합니다. 이러한 가변 측정범위 설계의 장점은 다음과 같습니다:
- 저범위(±10 g): 더 높은 분해능으로 미세한 흔들림과 저속 하중 변화를 감지;
- 중범위(±20 g): 일반적인 운송 진동 및 동적 하중 모니터링에 적합;
- 고범위(±40 g): 중량물 운송 중 발생하는 충격 이벤트와 순간 강충격을 포착 가능.
충격 임계값은 최소 0.5g부터 설정 가능하여 미세한 진동 상황까지 포착하며, 측정 결과의 신뢰성이 더욱 높습니다.
실제 운송 충격 하중의 정확한 재현
해홍 MSR175PRO는 4 Hz ~ 4000 Hz 조정 가능한 샘플링 주파수를 지원하며, 앤티 앨리어싱 필터, 데시메이션 필터 및 고역통과 필터 알고리즘을 통합하여 완전한 동적 신호 처리 체계를 구축합니다.
이 기술의 조합은 운송 과정에서 실제로 파괴적인 충격 하중을 효과적으로 분리하고, 중력 가속도나 차량 운행에서 발생하는 저주파 운동 신호와 구분하여 신호 중첩으로 인한 오판을 방지합니다.
핵심 가치:
- 순간 충격과 동적 하중을 정확히 식별
- 중력 및 주행 운동으로 인한 간섭 배제
- 데이터 분석의 과학성과 신뢰도 향상
- 운송 안전 평가 및 책임 판정을 위한 신뢰할 수 있는 근거 제공
전문가급 신호 처리 능력을 통해, 해홍 MSR175PRO는 데이터를 기록할 뿐만 아니라 데이터의 진실성과 해석 가능성을 보장하여 기술적 의사결정에 활용할 수 있도록 합니다.
지능형 이벤트 저장 메커니즘
해홍 MSR175PRO는 충격 데이터 외에도 온도 센서를 포함하며, 선택적으로 습도, 기압, 광센서를 추가할 수 있습니다.
수치 측정에는 임계값 트리거 이벤트 저장 + 링버퍼 + 덮어쓰기 불가 보조 저장소 메커니즘을 사용하여 데이터를 관리합니다:
- 충격 임계값을 0.5 g 단위로 증가시켜 트리거 조건으로 설정 가능;
- 링버퍼는 최근 충격 이벤트를 저장하여 먼저 캡처하고 나중에 삭제하는 방식 지원;
- 추가 덮어쓰기 불가 메모리는 두 번째 임계값을 초과하는 핵심 이벤트를 저장하여 중요 데이터 손실을 방지합니다.
시각화 분석 소프트웨어
지원 소프트웨어 체계는 다음을 포함합니다:
- MSR Dashboard: 장치 설정 및 데이터 다운로드
- MSR ReportGenerator: 운송 보고서 자동 생성
- MSR ShockViewer: 충격 곡선 심층 분석
지원 기능:
- 피크 충격 식별
- 이벤트 타임라인 위치 확인
- PDF / Excel로 데이터 내보내기
- 충격 곡선 시각화
제품 센터
MSR175PRO
- 가속도 ±10g, ±20g 또는 ±40g(조정 가능)
- 온도: -20~+65℃
- 하우징: PC 소재, IP65
- 배터리: 교체형 배터리, SAFT LSH 14, 3.6V, 5.8Ah
- 크기/무게: 49 x 39 x 122 mm, 약 180 g
MSR175PRO - 멀티센서 버전
- 가속도 ±10g, ±20g 또는 ±40g(조정 가능)
- 온도: -20~+65℃
- 습도 센서: 0-100%
- 기압: 0-2000mbar ABS
- 광센서: 0-83000lx
- 하우징: PC 소재, IP65
- 배터리: 교체형 배터리, SAFT LSH 14, 3.6V, 5.8Ah
- 크기/무게: 49 x 39 x 122 mm, 약 180 g
| 센서 | 작동 범위 | 정확도 | 측정/저장 속도 |
|---|---|---|---|
|
3축 가속도 |
±10 g, ±20 g 또는 ±40 g(-20~+65℃) |
±10 g일 때 0.1% ±40 g일 때 1.3% |
4Hz~4000Hz 조정 가능 |
|
온도 |
-20…+65℃ |
±0.5 °C (-10…+65 °C) |
10분/30분 |
|
상대습도 |
0~100% 상대습도(-20~+65°C) |
±2% 상대습도
(10~85%, 0~+40°C) ±4% 상대습도 (85~95%, 0~+40°C) |
10분/30분 |
|
기압 |
0…2000 mbar ABS(-20…+65 °C) |
±2.5 mbar(750…1100mbar
ABS, +25 °C) |
10분/30분 |
|
광량(조도) |
0…83000lx |
550nm에서 최대 감도 |
10분/30분 |
위치 확인을 위해 정적 가속도는 10분/30분 간격으로 3개 축 방향에서 측정 및 저장됩니다
전문적이고 편리하게

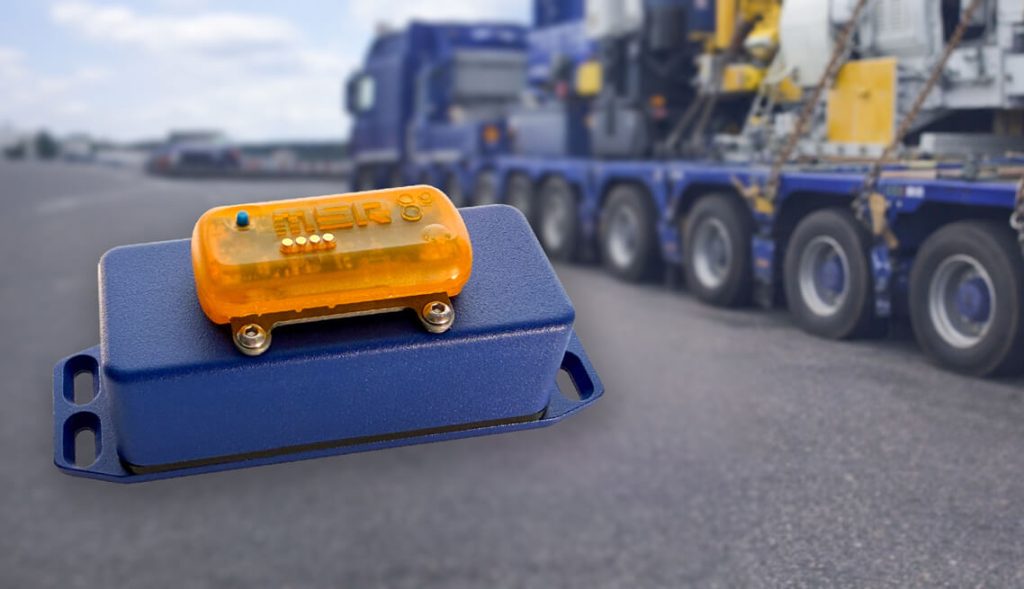

전력 산업 전용 설계로, 중량물 운송을 보다 안전하게
중량 설비 및
산업 기계 운송
변압기, 고압 스위치, 피뢰기, 계기용 변성기, 인버터, 함체형 변압기 등 중량 설비의 육상·해상·철도 운송 충격 모니터링에 활용되며, 운송 손상 분석을 위한 데이터를 지원합니다.
민감 정밀기기 운송
정밀 계측기, 광학 장비 운송 시 기록계를 통해 포장 방안의 유효성과 잠재적인 기계적 충격 문제를 확인할 수 있습니다
책임 판정 및 보험 청구
정밀한 이벤트 기록과 시각화 그래프를 통해 운송 책임 소재 규명, 손상 발생 시점 확인, 운송 보험 청구 등 절차에서 신뢰할 수 있는 기술적 증빙을 제공합니다.
고가 화물 리스크 관리
공급망 리스크 모니터링 체계에 통합하기 적합하며, 고가 자산이 운송 과정에서 받는 하중 상태를 분석하는 데 활용됩니다.
