SENT 버스 게이트웨이
SENT 버스 게이트웨이는 두 개의 양방향 SENT 채널, 두 개의 아날로그 출력 채널, 그리고 RS-232 또는 CAN 버스 인터페이스를 특징으로 합니다. 이 장치는 PC 인터페이스/SENT 데이터 로거, PLC 또는 테스트 시스템으로의 게이트웨이로 사용할 수 있으며, 일반적으로 SENT통신 모니터링 및 시뮬레이션에도 사용됩니다.
- 오픈 통신 프로토콜
- SENT와 CAN 또는 RS232 간 변환 지원
- 빠르고 짧은 직렬 및 향상된 직렬 메시지 형식을 지원합니다
- 각 SENT 채널은 독립적으로 구성할 수 있습니다
- 지능형 정보 필터링 기능 도입
- 무료 PC 애플리케이션 제공
SENT 시뮬레이션

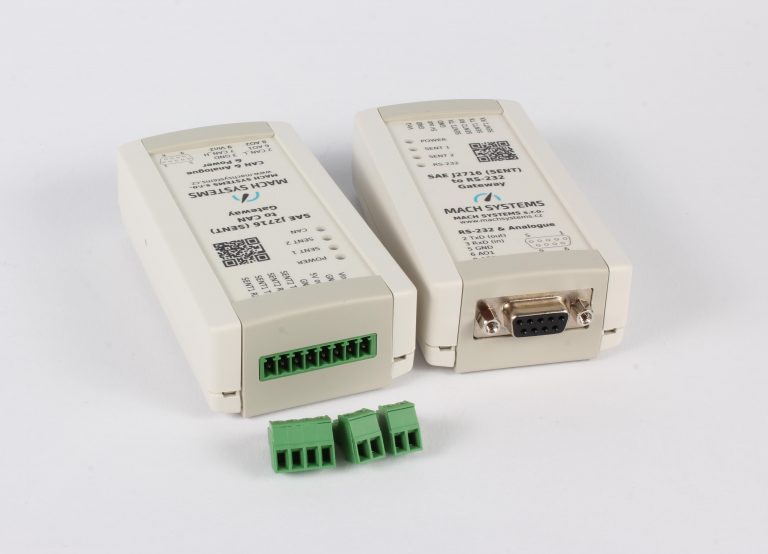

SENT 버스 게이트웨이
기술 데이터

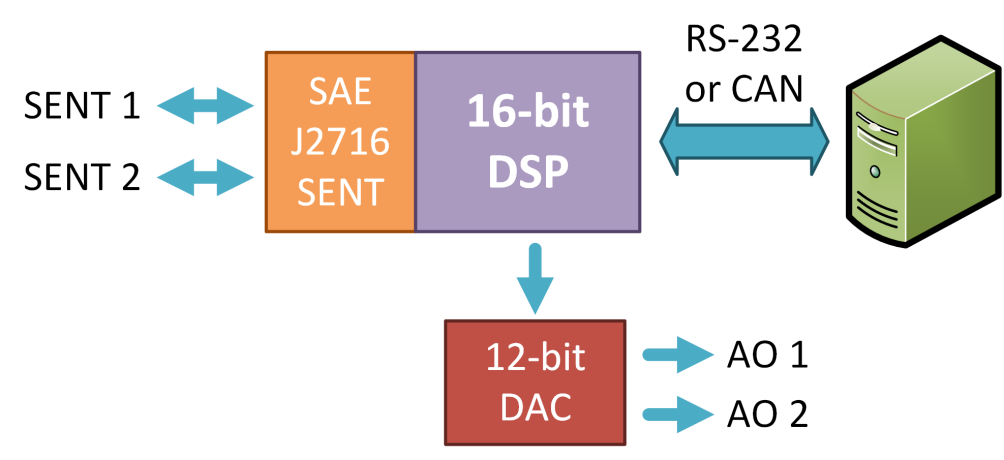

SAE J2716 (SENT)에서 RS-232/CAN 버스 게이트웨이는 두 개의 양방향 SENT 채널, 두 개의 아날로그 출력 채널, 그리고 RS-232 또는 CAN 버스 인터페이스를 특징으로 합니다.
제품 특징
- CAN/RS-232 게이트웨이로 전송됨
- SENT 녹음기/테스터/시뮬레이터
- 각 채널은 수신(RX) 또는 송신(TX) 중 하나로 구성할 수 있으며, 각 채널은 서로 독립적입니다
- 빠르고 짧은 직렬 및 향상된 직렬 메시지를 지원합니다
- 구성 가능한 SENT 채널 매개변수 — 틱 시간, 반 바이트 수
- 5마이크로초까지 짧은 틱 타임 지원
- 선내 영구 기억
- 지능형 메시지 필터링
- 주입 가능한 CRC 결함
- 하드웨어와 펌웨어는 필요에 따라 맞춤화할 수 있습니다
제원 정보
- 2개의 SAE J2716 (전송) 채널
- 2개의 아날로그 출력 채널 (12비트 디지털-아날로그 변환기, 0-4.095V)
- 1개의 DSUB9F 인터페이스 (RS-232/CAN), 1개의 8핀 터미널 블록
- 입력 전원 공급 장치: 9-30V DC
- 4개의 LED 표시등(3개 상태 표시기, 1개 전원 표시등)
- 1개의 리셋 스위치
- 5V DC 출력과 과전류 보호
- 크기: 108×54×30 mm
- 데스크톱 또는 DIN 레일 설치
제품 장점
- 빠르고 짧은 직렬 및 향상된 직렬 메시지 형식을 지원합니다.
사용자는 채널 매개변수(방향, 틱 시간, 반 바이트 수, 필터링)를 설정하고 장치를 비휘발성 메모리에 저장할 수 있습니다. 각 SENT 채널은 모든 가능한 사용 상황에 맞게 독립적으로 구성할 수 있습니다: 2개의 수신 채널 / 1개의 수신 채널과 1개의 송신 채널 / 2개의 송신 채널.
- 두 개의 아날로그 출력 채널을 제공합니다.
이 변환기는 두 개의 아날로그 출력 채널(12비트 디지털-아날로그 변환기)을 제공하여, 입력된 SENT 데이터 프레임을 아날로그 전압으로 직접 변환할 수 있습니다. 아날로그 출력 채널은 모든 SENT 채널에 매핑할 수 있으며, 변환 매개변수는 시작 비트, 비트 길이, 선형 전달 함수(곱셈기, 오프셋, 미니/맥스)를 완전히 구성할 수 있습니다.
- 지능형 필터링 기능 도입
이 장치는 RS-232 또는 CAN 통신 과부하를 방지하기 위해 입력된 SENT 프레임에 대한 지능형 필터링을 도입합니다. CAN 모델은 송수신을 위한 설정 가능한 CAN 식별자를 제공하여 여러 장치가 동시에 동일한 CAN 버스를 사용할 수 있도록 합니다. 기기 펌웨어는 PC를 통해 업그레이드할 수 있습니다.
- 무료 PC 애플리케이션 제공
이 제품은 장치 구성뿐만 아니라 SENT 통신을 모니터링, 기록, 시뮬레이션하는 데 사용할 수 있는 무료 SENT Gateway Analyzer PC 애플리케이션을 제공합니다. 통신 프로토콜은 RS-232/CAN을 통해 제공되어, 사용자가 테스트 벤치, 하드웨어 인-더 루프(HiL) 장치, 오프라인 테스터 등 기존 시스템에 장치를 쉽게 통합할 수 있습니다. 이 프로토콜은 장치의 SENT 및 아날로그 채널을 구성할 수 있는 기능을 제공하며, 빠른 및 느린 SENT 메시지를 송수신할 수 있습니다. CRC 결함은 빠른 메시지와 느린 메시지에도 주입될 수 있습니다.
소프트웨어 및 시스템 통합
- 기존 시스템과의 통합을 위한 통신 프로토콜
- 구성, 수신, 전송 및 기록을 위한 무료 SENT 게이트웨이 분석기 PC 애플리케이션
- 소프트웨어 통합을 위해서요. NET SDK(DLL), 설정 가능한 게이트웨이, SENT 채널 시작/중지, 빠른 및 느린 SENT 메시지 송수신
- SAE J2716 버스를 SENT를 지원하지 않는 시스템에 연결하는 데 사용되는 아날로그 출력 채널
- 기기 펌웨어는 PC를 통해 업그레이드할 수 있습니다.
참고: SENT 게이트웨이 분석기 애플리케이션은 모든 RS-232 포트(COM 포트)에서 실행할 수 있습니다. SENT-CAN 모델의 경우, SENT 게이트웨이 분석기는 Kvaser CAN 드라이버를 사용하여 CAN 버스를 통해 통신합니다. 따라서 SENT-CAN 모델을 사용할 때는 Kvaser의 CAN 인터페이스가 필요합니다. 사용자는 여전히 원래의 CAN 메시지를 통해 장치를 제어할 수 있습니다.
.NET SDK(DLL)
-
소프트웨어 통합을 위해서요. NET API(DLL)는 게이트웨이 설정, SENT 채널 시작/중지, 빠른 및 느린 SENT 메시지를 Microsoft .NET 환경에서 송수신할 수 있게 해줍니다. 이 SDK는 SENT-CAN, SENT-RS232, SENT-USB와 호환됩니다.
SENT-CAN 참고: SDK가 Kvaser 드라이버를 사용하기 때문에 Kvaser CAN 인터페이스가 필요합니다.
