다기능 미디어 컨버터
해홍 100/1000BASE-T1 H-MTD
미디어 컨버터
이 컨버터는 1000BASE-T1과 1000BASE-T(기가비트 이더넷), 100BASE-T1과 100BASE-TX(고속 이더넷) 네트워크 간의 전이중 물리 계층 변환을 구현할 수 있으며, H-MTD와 RJ-45 인터페이스를 갖추고 있습니다. 통신 속도와 마스터/슬레이브 모드는 링크 파트너를 통해 자동 협상할 수 있으며, 사용자가 수동으로 구성할 수도 있습니다. 장비는 USB 가상 시리얼 포트를 통해 상태 정보와 포트 진단 데이터를 읽을 수 있으며, 동시에 USB-CAN(/FD) 인터페이스로도 사용할 수 있습니다.
- 미디어 변환과 USB-CAN 인터페이스를 통합하여, 한 대의 장비로 두 가지 용도로 사용하여 공간과 비용을 절감합니다.
- 100/1000BASE-T1 차량용 이더넷을 전면 지원하며, IEEE와 기존 모드를 호환합니다.
- 무료 PC 소프트웨어와 개방형 프로토콜을 제공하여 모니터링, 구성, 진단 및 시스템 통합에 편리합니다.
- 산업급 설계로 전원 공급과 설치가 유연하며, 광범위 전압 전원과 DIN 레일 설치를 지원합니다.
해홍은 또한 TE MATEnet 인터페이스가 장착된 모델도 제공합니다.
기능 개요
- 제품 하이라이트
- 차량 내 이더넷과 표준 이더넷 프로토콜 간 변환
- 1000BASE-T1 및 100BASE-T1 표준을 지원합니다
- 100/1000 Mbit 전이중 통신 지원
- 통신 속도는 자동으로 협상하거나 수동으로 설정할 수 있습니다
- 마스터-슬레이브 모드는 자동으로 협상하거나 수동으로 설정할 수 있습니다
- IEEE 표준 및 레거시 패턴을 지원합니다
- 포트 T1의 자동 극성 검출
- 프레임 생성기 모드
- 장치 구성, 상태 모니터링, 포트 진단은 USB 인터페이스를 통해 수행할 수 있습니다
- 무료 PC 애플리케이션 소프트웨어도 제공됩니다
- USB에서 CAN(/FD) 통신 인터페이스로 기능할 수 있습니다
- USB 또는 외부 전원 공급으로 구동
- 알루미늄 합금 케이싱
- DIN 레일 설치 지원
- 제품 특징
-
- 이 변환기는 프레임 생성기, 케이블 진단과 같은 고급 기능을 갖추고 있으며, 미디어 변환과 USB에서 CAN(/FD) 인터페이스 변환을 동시에 수행할 수 있습니다. 이 장치는 USCAR 777-U-002-1-Z01 표준을 준수하는 H-MTD 온보드 이더넷 커넥터를 사용합니다.
-
- USB 또는 CAN(/FD) 인터페이스를 이용한 개방형 통신 프로토콜을 통해 사용자는 상태 정보를 읽고 포트 파라미터를 설정할 수 있어 변환기를 다양한 시스템과 쉽게 통합할 수 있습니다. 이 장치는 프로그래밍 구성을 지원하며, 장치 상태, 구성 매개변수를 직관적으로 표시하고 고급 기능을 호출하는 무료 PC 애플리케이션이 포함되어 있습니다.
- 이 장치는 100BASE-T1/1000BASE-T1 ECU 또는 네트워크를 PC 장치(컴퓨터/노트북)에 쉽게 연결할 수 있습니다. 컨버터는 내장 상태 표시등과 DIP 스위치를 갖추고 있어 PC 없이도 편리하게 작동할 수 있습니다.

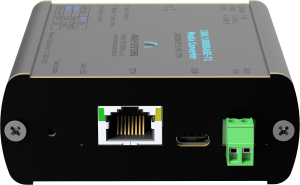

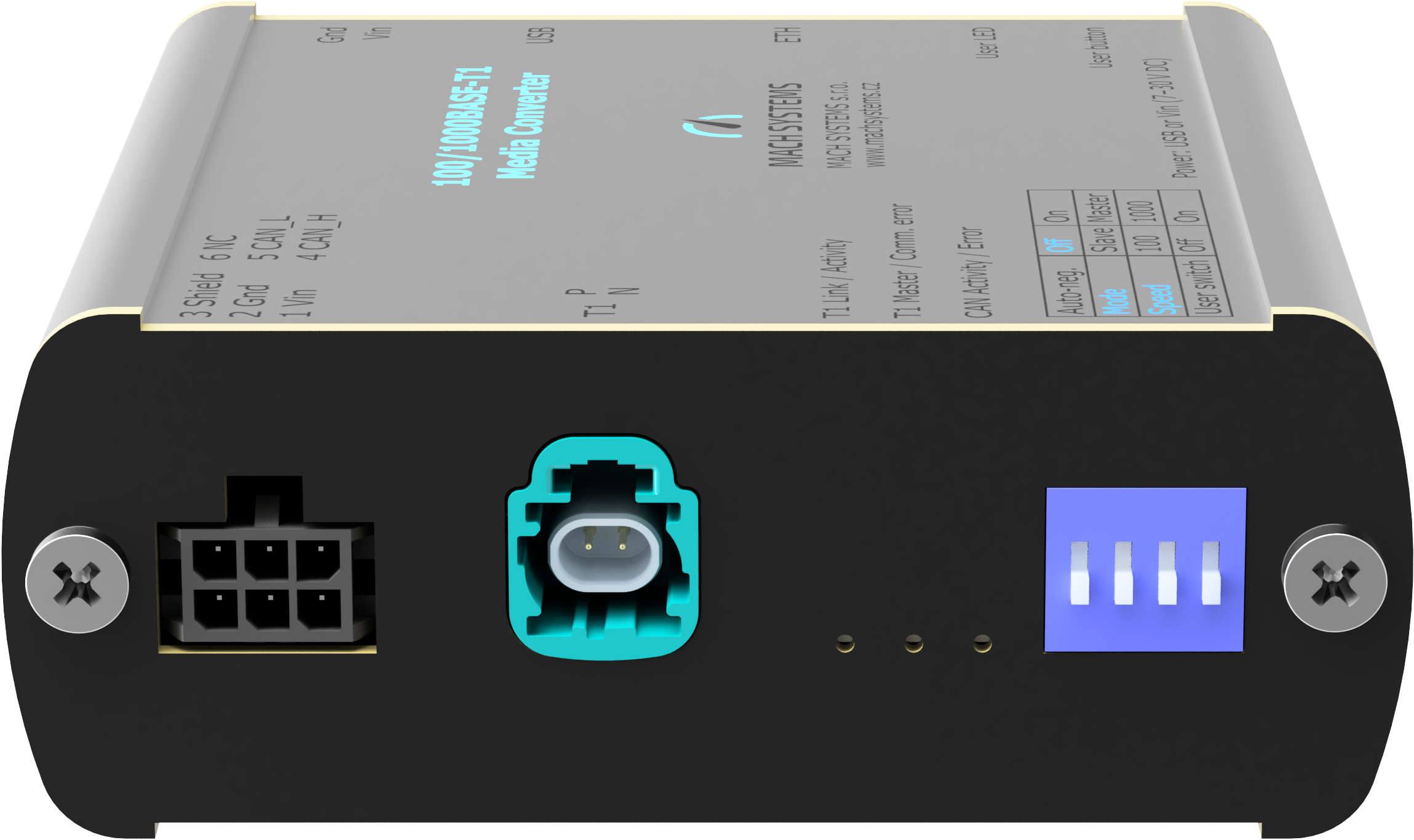

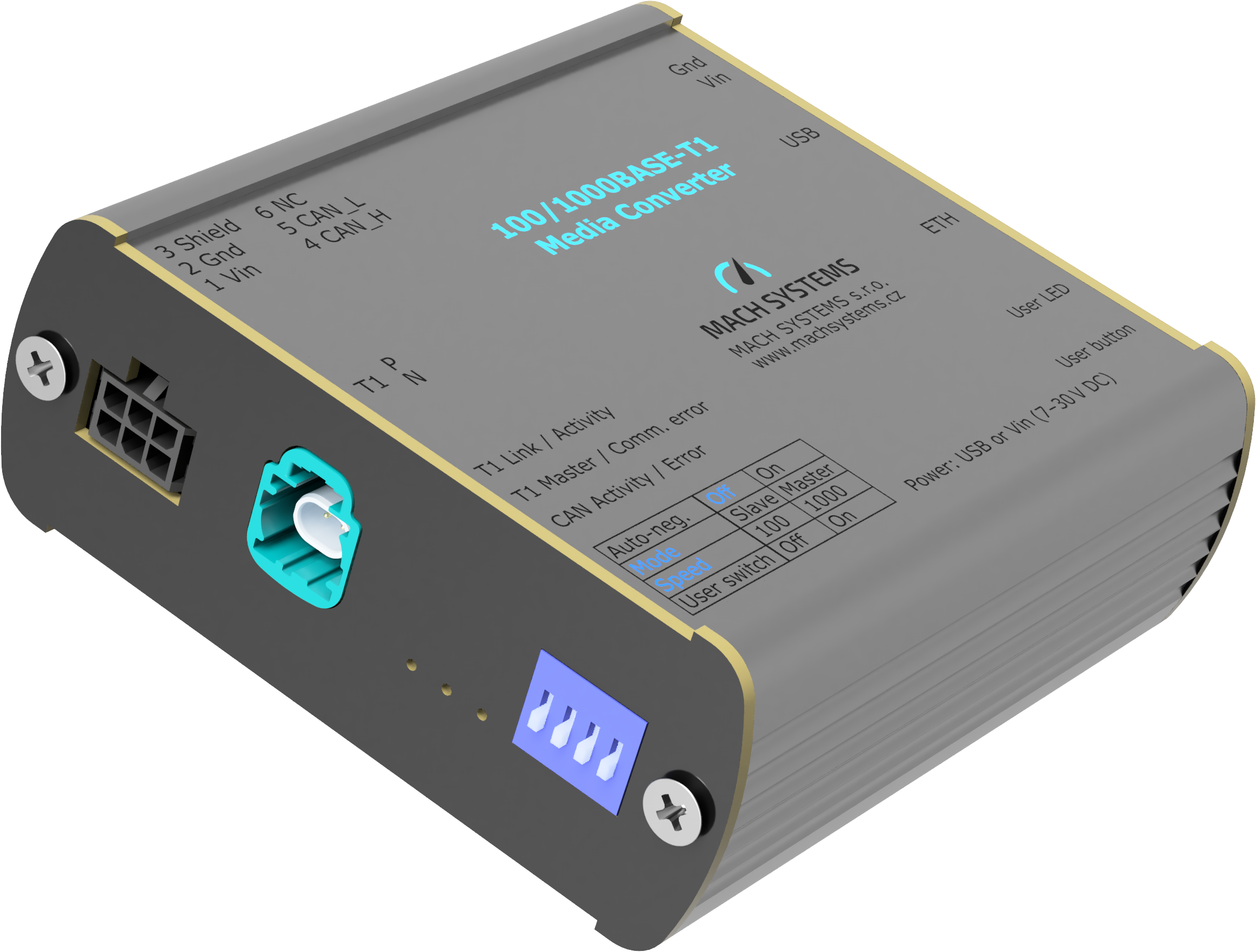

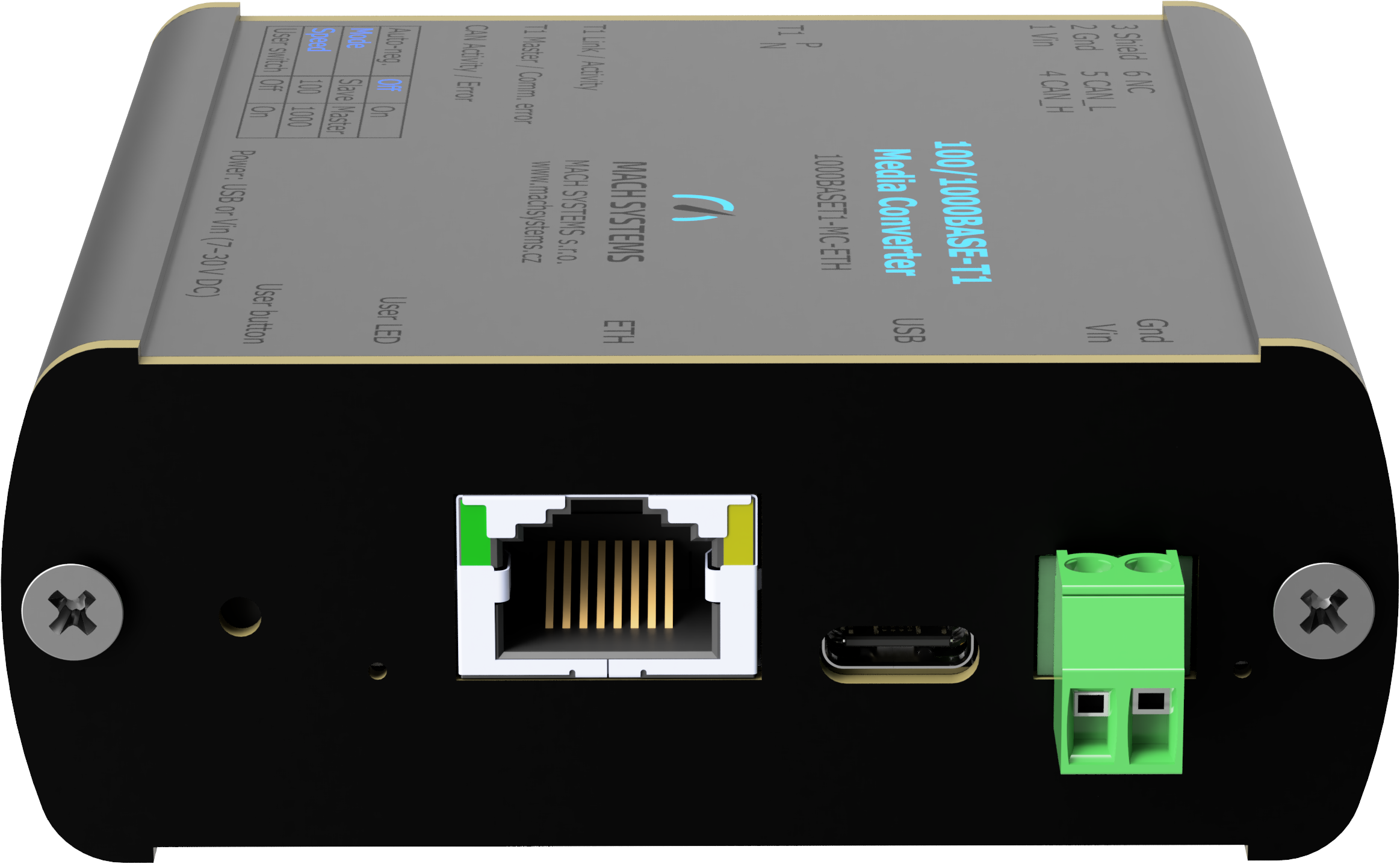

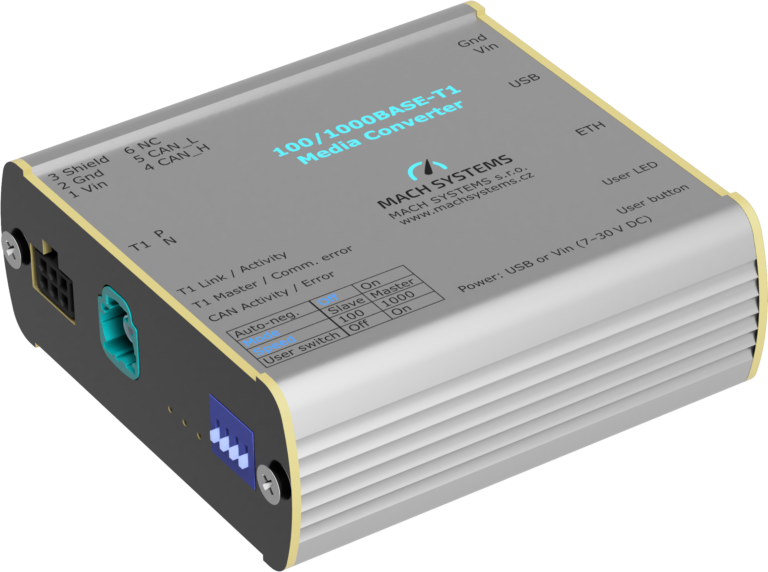

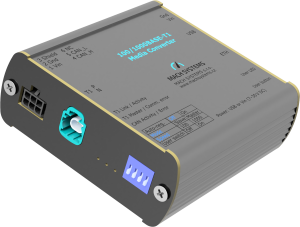

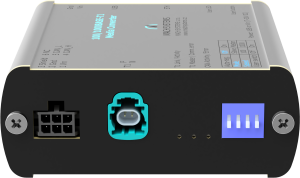

- 제품 이미지
규격 사양
| 기능 | 개요 |
|---|---|
|
미디어 변환 기능 |
|
|
구성 옵션 |
|
|
통신 채널 |
|
|
시스템 통합 |
USB 가상 직렬 포트 또는 CAN(/FD)를 통한 오픈 통신 프로토콜을 지원하며, 포트 매개변수 설정, 포트 상태 읽기, 케이블 진단을 지원합니다 |
|
USB-CAN(/FD) 인터페이스 기능 |
미디어 전환 기능을 수행하면서 USB-CAN 또는 USB-CAN FD 인터페이스로도 기능할 수 있습니다(USB 가상 직렬 포트를 통한 오픈 통신 프로토콜을 통해) |
|
무료 PC 애플리케이션 |
해홍은 상태 정보 읽기, 변환기 설정, 케이블 진단 수행, USB-CAN(/FD) 기능 사용이 가능한 무료 PC 애플리케이션을 제공합니다 |
|
전원 공급 방식 |
|
|
커넥터 |
|
|
사이즈 |
84 x 82 x 33 mm |
|
작동온도 |
-20~ 70 °C |
|
설치 방법 |
|
제품 특징

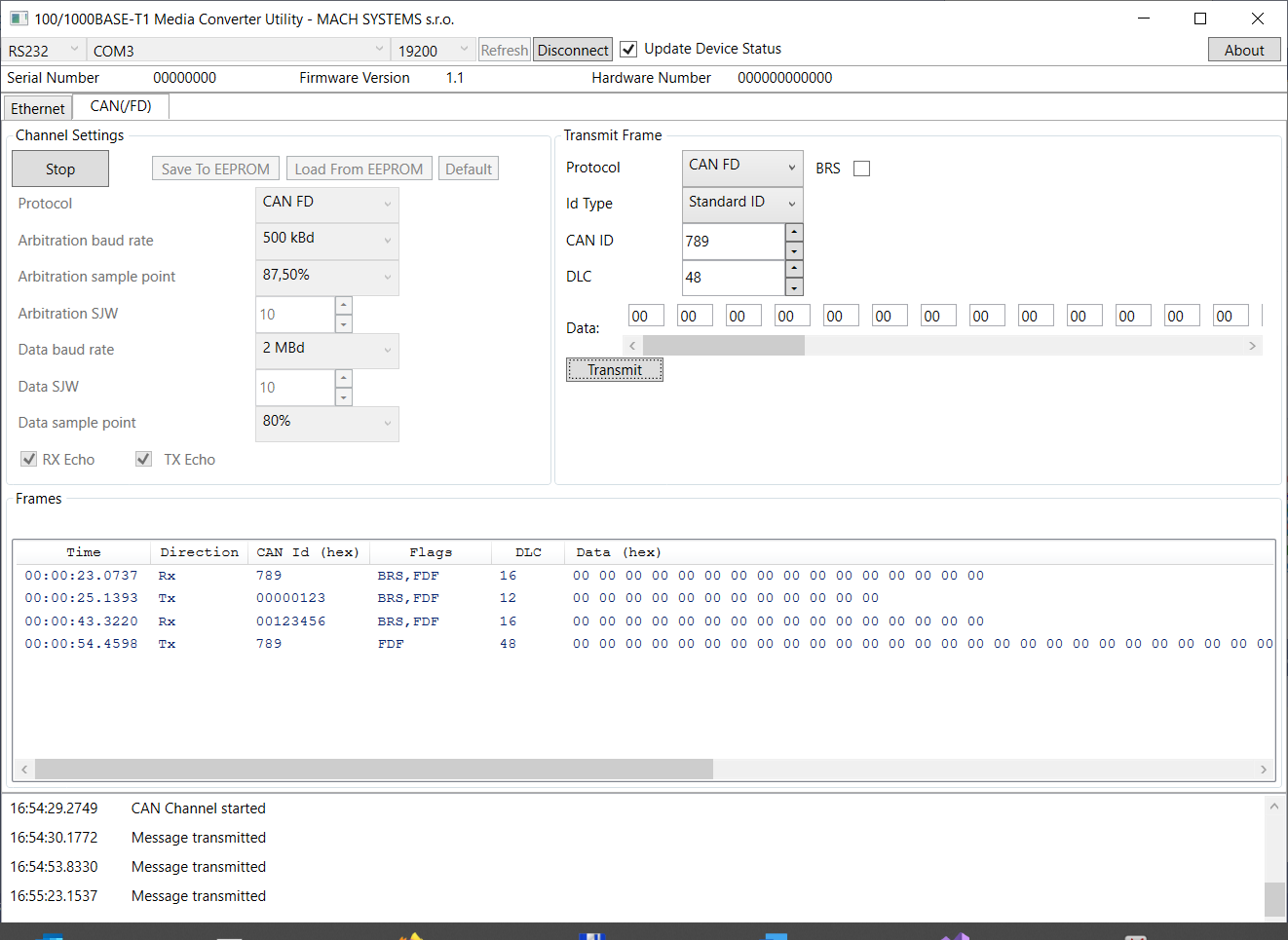

무료 PC 애플리케이션
홍커는 100/1000BASE-T1 미디어 변환기용 무료 PC 애플리케이션을 제공합니다.
- 핵심 기능
- 포트 상태 읽기: 링크 상태, 통신 속도, 마스터/슬레이브 모드, 신호 품질, 삽입 손실, 반사 손실
- 컨버터 매개변수 설정: 자동 협상, 속도, 그리고 케이블 테스트 수행을 위한 IEEE/레거시 모드
- 미디어 변환기를 USB-CAN(/FD) 인터페이스로 사용하세요: CAN 채널을 구성하고, CAN 및 CAN FD 데이터 프레임을 송수신합니다
*이 신청서는 다음을 기반으로 합니다 .NET 프레임워크 개발, 윈도우 운영체제를 지원합니다.
통합 통신 프로토콜
이 변환기는 USB 또는 CAN(/FD) 인터페이스를 통해 개방형 통신 프로토콜을 제공하며, 원격 상태 읽기, T1 및 표준 이더넷 포트 매개변수 설정, 또는 USB-CAN(FD) 인터페이스로 사용할 수 있습니다.

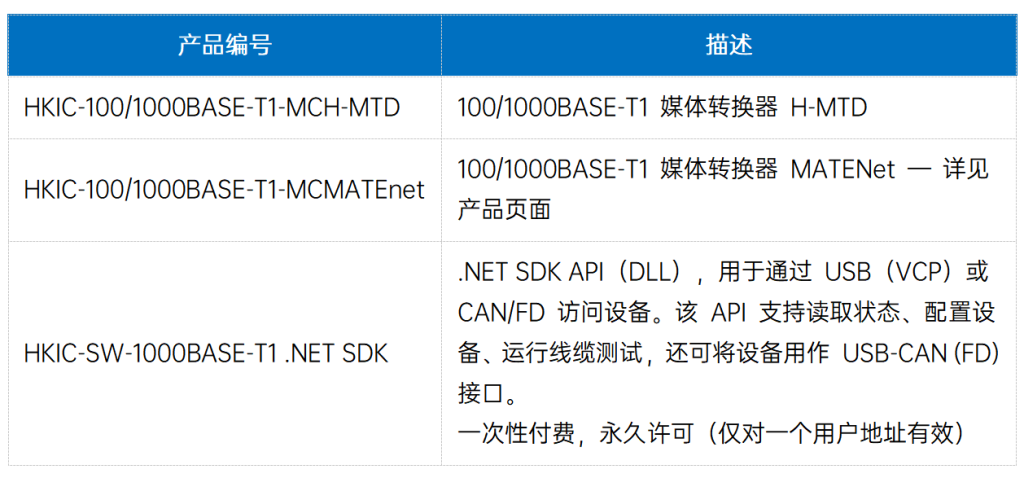

주문 정보
