프로그래밍이 가능한 차량 내 통신 게이트웨이
100BASE-T1
미디어 게이트웨이
이 장치는 구성 가능한 온보드 이더넷 스위치이자 통신 브리지로, 패킷 전송 기능을 갖춘 프레임 스니퍼(능동 TAP)로 사용할 수 있으며, 이더넷-CAN(/FD) 게이트웨이로도 사용되어 모든 이더넷 포트와 CAN 또는 CAN FD 네트워크 간 양방향 데이터 전송을 가능하게 합니다.
- 고도로 통합된 다중 프로토콜: 차량 내 이더넷, 기가비트 이더넷, CAN(FD), LIN 버스 인터페이스를 통합합니다.
- 스위칭, 스니핑, 게이트웨이를 하나로 결합: 구성 가능한 스위치, 능동 TAP, 프로토콜 변환 게이트웨이 기능을 결합합니다.
- 깊은 사용자 프로그래밍 맞춤화를 지원하며, 무료 C 언어 SDK를 제공하고 전용 펌웨어의 독립 개발을 허용합니다.
- 풍부한 구성 및 확장 인터페이스: 내장 웹 서버, USB, 메모리 카드 슬롯, 디지털/아날로그 IO 인터페이스를 가지고 있습니다.
기능 개요
이 게이트웨이는 3개의 100BASE-T1 포트, 1개의 기가비트 이더넷 포트(1000BASE-T 또는 10/1000/1000BASE-TX 지원), 2개의 CAN(/FD) 채널, 1개의 LIN 버스 채널, 1개의 USB 포트를 갖추고 있습니다. 모든 이더넷 포트는 내부 이더넷 스위치를 통해 연결되어 있습니다. 또한 microSD 카드 슬롯, 2개의 디지털 출력 포트, 2개의 아날로그 입력 포트를 갖추고 있습니다.
무료 C 언어 SDK를 통해 사용자는 모니터링/스니핑, 테스트, 시뮬레이션 및 기타 시나리오를 위한 맞춤형 장치 펌웨어를 개발할 수 있습니다.
- 핵심 기능
- 3개의 100BASE-T1 포트
- 1 1000BASE-T 포트 (기가비트 이더넷)
- 모든 이더넷 포트(MCU 포함)는 스위칭 기능을 지원합니다
- 2개의 CAN (/FD) 채널
- LIN 버스 인터페이스
- USB 2.0 인터페이스
- MicroSD 카드 슬롯
- 2개의 디지털 출력 (1개의 고출력 출력: 5V/0.5A, 1개의 낮은 출력 출력: 40V/1A)
- 2개의 아날로그 입력 (0-30V)
- 내장 웹 서버,
- 구성 및 상태 모니터링에 사용됩니다
- 사용자 프로그래밍 가능한 MCU (무료 C 언어 SDK 제공)
- 제품 이미지

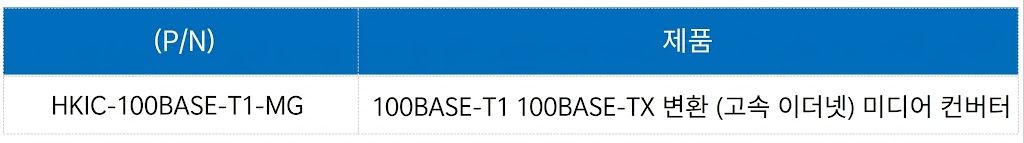

주문 정보
