DSI3 시뮬레이터

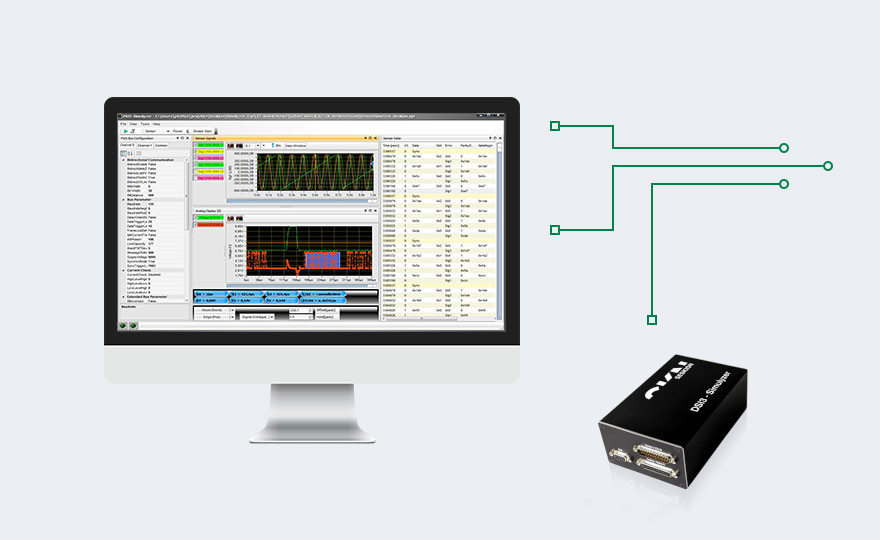

분산 시스템 인터페이스 – Simulyzer(약칭: DSI-Simulyzer)는 인터페이스 박스로, DSI 버스 프로토콜을 빠르고 손쉽게 읽어낼 수 있으며 시뮬레이션 데이터를 이용해 프로세스에 능동적으로 개입할 수 있습니다.
- 센서 기술 개발 간소화
- DSI 소프트웨어의 시각화/분석 도구
- 테스트 및 시뮬레이션 기능 보유
DSI 버스 통신을 위한 전문 데이터 시뮬레이션
표준 버전 외에도, 특수 측정 요구사항을 충족하는 수정 버전 및 고급 하드웨어·소프트웨어 솔루션을 제공합니다
규격 파라미터
- USB 2.0 인터페이스 및 제어 유닛·센서 연결용 인터페이스 제공
- 외부 플러그형 전원 장치로 전원 공급
- Windows-10+11, Microsoft .NET Framework 2.0, Linux(API만 지원, GUI 없음) 시스템과 호환
- 3Ms/s 속도로 DSI3 전압 및 전류 기록 지원
- .csv 파일(Excel) 및 .tdms 파일(NI) 형식으로 데이터 내보내기 지원
- tBit는 8 μs, tChip은 2.7-10 μs
- DSI3 규격에 부합하는 모든 작동 모드 지원
소프트웨어
- 표준 Windows GUI 애플리케이션(선택 사항): 프로토콜별 GUI 애플리케이션은 신호 정의, 보레이트, 오류 감지부터 트리거 이벤트까지 폭넓은 설정을 제공합니다. DSI 버스 통신의 시각화는 문제 해결에 도움이 되며 손쉽게 저장할 수도 있습니다. DSI 데이터는 타임스탬프와 함께 기록되어 가져오기 및 내보내기가 가능합니다.
- API-ANSI-C(패키지에 포함)
- LabVIEW Lib(선택 사항)
- 센서 시뮬레이션
- 표준 DSI3
- 한 채널당 최대 6개의 초음파 센서
- 사용자 지정 프로토콜
주문 번호
3.1001 DSI3-Simulyzer USB-Box V2, 1채널, 분석 + 센서 시뮬레이션 포함
3.2001 DSI 선택형 CAN 인터페이스
3.3001 Windows 소프트웨어 패키지 DSI3-Simulyzer Analysis(Simulyzer-Box 또는 PC-ID 바인딩 라이선스)
3.3002 Windows 소프트웨어 패키지 DSI3-Simulyzer 센서 시뮬레이션(Simulyzer-Box 또는 PC-ID 바인딩 라이선스)
9.0001 Simulyzer Box의 선택형 보증 기간 3년 연장
9.0002 배선 박스, 바나나 잭을 통해 최대 2개의 PSI5, DSI3 또는 SENT 인터페이스 센서를 연결할 수 있습니다. 리본 케이블 포함, Simulyzer Box의 “센서/ECU IO” 소켓에 연결하는 용도입니다.
9.0011 LabView-2016 라이브러리, 32비트 또는 64비트. PC-ID 또는 Box-SN 바인딩 라이선스
9.0012 LabView-2016 라이브러리, 32비트 또는 64비트, 기업 라이선스
하드웨어 인더루프 시뮬레이션(HiL)
HIL 애플리케이션에서는 여러 개의 시뮬레이터 박스가 연결되고 동기화됩니다. 서로 다른 유형의 센서들이 에어백 시스템 내 ECU를 대상으로 동기화된 데이터 스트림을 생성할 수 있으며, 센서 시뮬레이션 도구를 이용해 평가할 수 있습니다.
HIL 애플리케이션은 센서 시뮬레이션의 확장입니다. 여러 개의, 심지어 서로 다른 시뮬레이터 박스들이 연결되고 동기화됩니다. 예를 들어 이러한 방식으로 에어백 시스템에 속한 모든 다양한 유형의 센서를 동기화하여 ECU를 대상으로 하는 데이터 스트림을 생성할 수 있습니다.
