100/1000BASE-T1
USB 인터페이스 MATEnet
이 제품은 온보드 이더넷을 USB 3.1/2.0으로 연결하는 네트워크 인터페이스 카드로, 내장 이더넷 카드가 없는 컴퓨터도 차량 내 100/1000BASE-T1 네트워크에 직접 연결할 수 있으며, USB-CAN(FD) 인터페이스로도 사용할 수 있습니다. 이 장치는 차량 내 이더넷 통신, CAN 버스 인터페이스, 고급 진단 기능을 통합하여 자동차 전자 연구개발 테스트, 생산 라인 종료 플래싱, 차량 내 네트워크 진단, 데이터 수집 시나리오에 적합합니다.
- 듀얼 스피드 온보드 이더넷 NIC: 100/1000BASE-T1 표준을 지원하며, USB 포트를 차량 내 이더넷 카드로 변환하여 PC가 차량 내 네트워크 장치에 직접 접속할 수 있습니다.
- 통합 USB-CAN(FD) 인터페이스: 이더넷 기능을 실행할 때 동시에 USB-CAN(/ FD) 인터페이스로 사용할 수 있어 다중 프로토콜 병렬 접속과 데이터 교환을 가능하게 합니다.
- 지능형 구성 및 진단: 속도/마스터-슬레이브 모드를 자동으로 협상하거나 수동으로 설정하며, 상태 모니터링, 매개변수 구성 및 물리적 케이블 계층 진단을 위한 PC 소프트웨어를 제공합니다.
- 산업용 사용자 친화적 설계: TE MATEnet/H-MTD 온보드 커넥터와 USB 타입-C 포트 사용, USB 버스 전원 공급 및 DIN 레일 설치 지원, 산업 환경에 적응합니다.
기능 개요
제품 세부사항
- 주요 특징
- 차량 내 이더넷에서 USB 3.1/2.0 네트워크 인터페이스 카드
- 1000BASE-T1 및 100BASE-T1 프로토콜을 지원합니다
- 100/1000Mbit 전이중 통신
- 마스터-슬레이브 모드는 자동으로 협상하거나 수동으로 설정할 수 있습니다
- IEEE 표준 모드 및 레거시 모드를 지원합니다
- T1 포트는 자동 극성 감지를 수행할 수 있습니다
- 프레임 생성기 모드
- 구성, 상태 모니터링, 포트 진단은 USB 가상 직렬 포트를 통해 이루어집니다
- 무료 PC 애플리케이션 소프트웨어도 제공됩니다
- USB-CAN(/FD) 인터페이스로 사용할 수 있습니다
- USB 3.1 Type-C 포트 장착
- USB 버스 전원 공급 지원
- 알루미늄 합금 케이싱
- DIN 레일 설치 지원
- 기타 특징

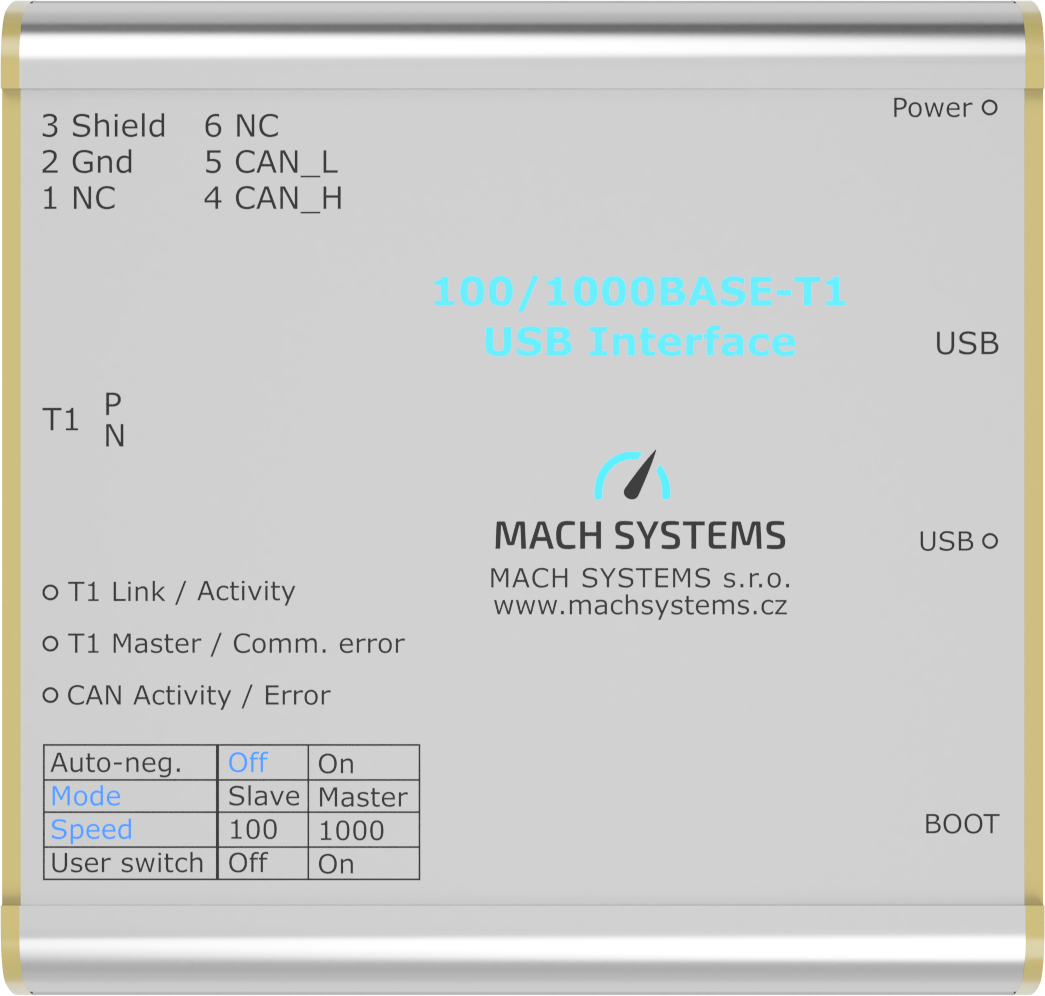

- 이 장치는 상태 표시등과 DIP 스위치를 갖추고 있어 직관적인 포트 상태 및 매개변수 설정을 가능하게 하며, 프레임 생성기와 케이블 진단 같은 고급 기능도 포함되어 있습니다.
- 컴퓨터의 USB 3.x 포트(USB 2.0 호환)에 연결하면, 이 장치는 네트워크 인터페이스 카드(T1 포트 속도에 따라 자동으로 1000Mbit/100Mbit 전송 속도에 적응)와 가상 COM 포트로 사용할 수 있습니다.
- 가상 COM 포트는 장치 상태 및 구성 매개변수의 프로그래밍 읽기를 지원하며, USB에서 CAN(/FD) 인터페이스 기능을 동시에 활성화할 수 있습니다(이 기능은 100/1000BASE-T1 네트워크 카드 기능과 동시에 작동할 수 있습니다).
- 개방형 USB 통신 프로토콜을 기반으로 사용자는 상태 정보를 읽고 포트 매개변수를 설정할 수 있어 다양한 시스템과 장치를 쉽게 통합할 수 있습니다.
- 해홍은 시각적 상태 모니터링, 매개변수 설정, 고급 기능을 위한 무료 PC 애플리케이션도 제공합니다.

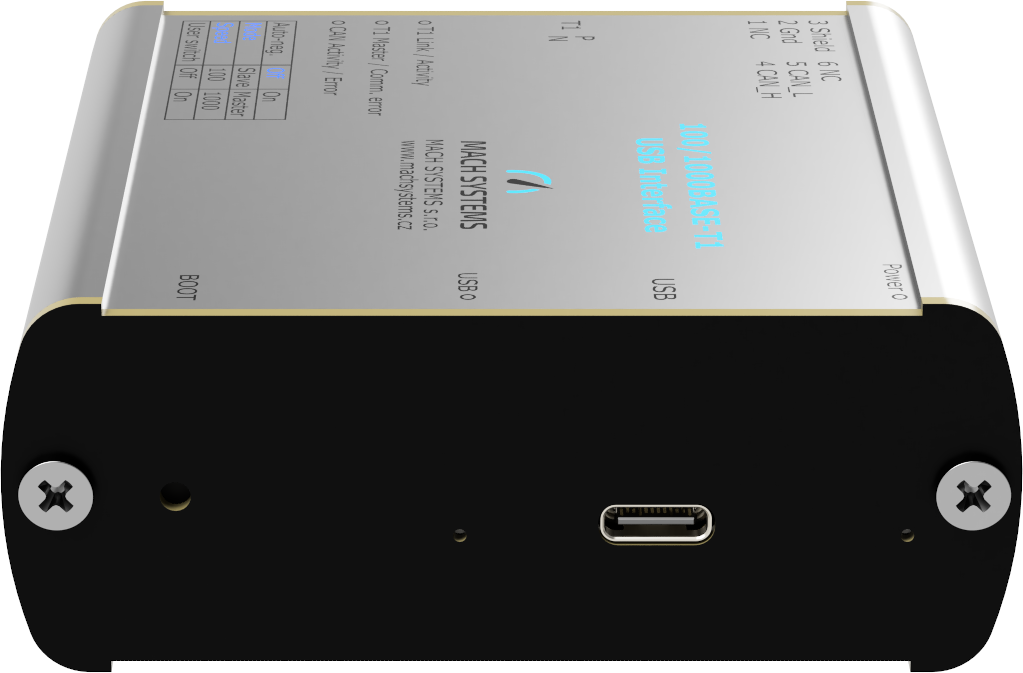

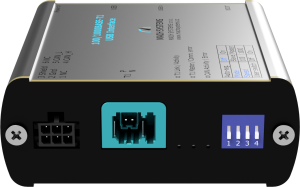

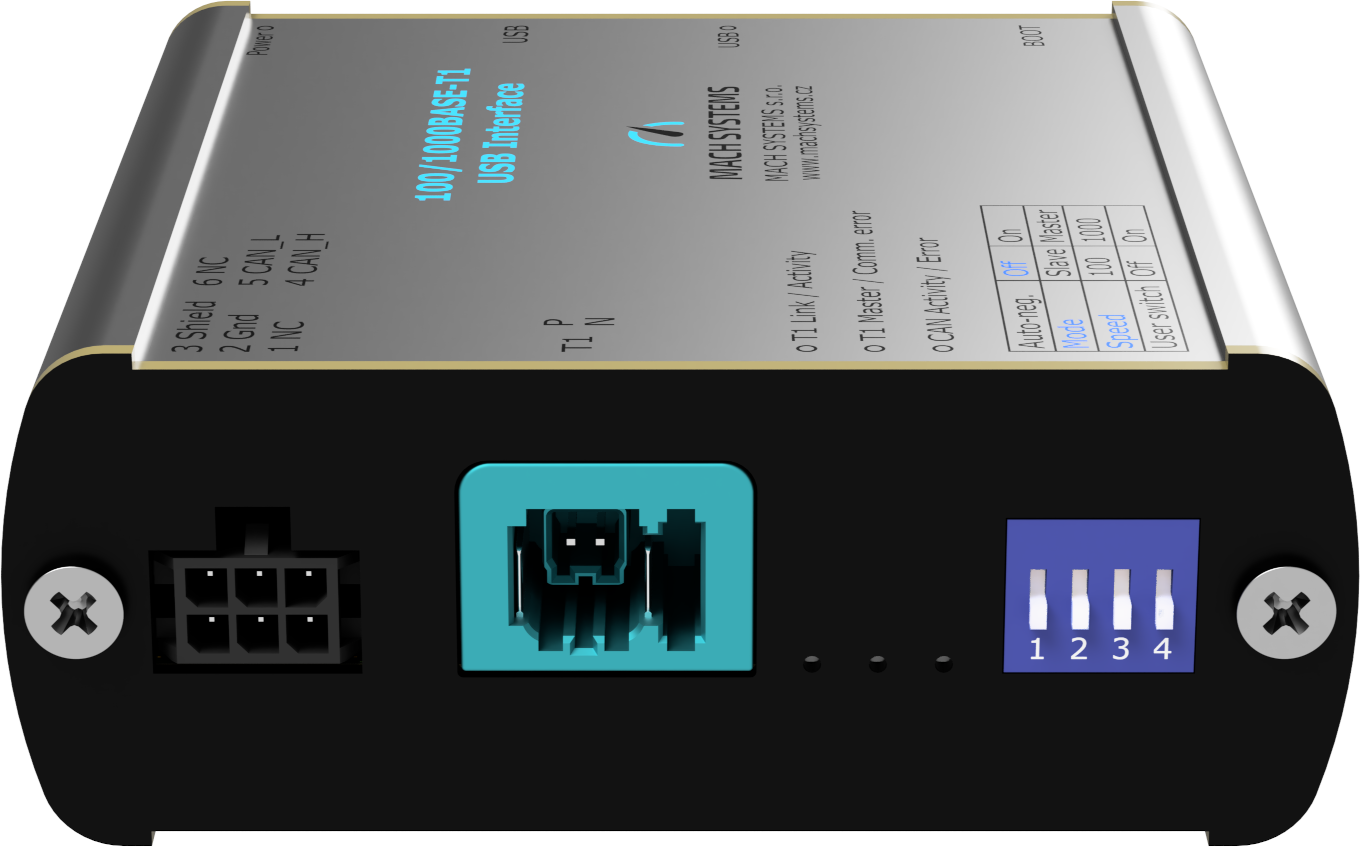

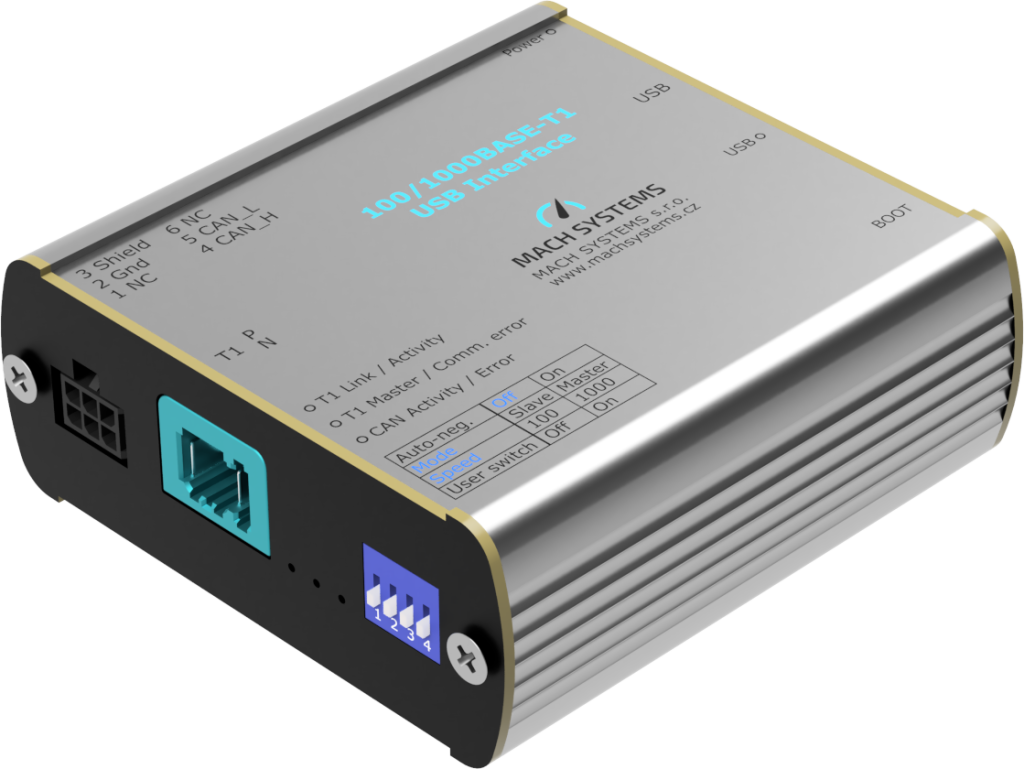

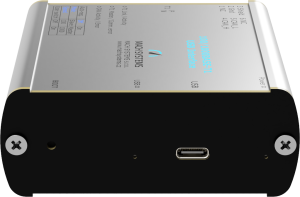

- 제품 이미지
제품 규격
| 기능 | 설명 |
|---|---|
|
차량용 이더넷 |
|
|
구성 기능 |
|
|
통신 채널 |
|
|
시스템 통합 |
USB 가상 직렬 포트 또는 CAN(/FD)의 개방형 통신 프로토콜을 통해 포트 매개변수 구성, 상태 읽기 및 라인 진단 구현 가능 |
|
USB-CAN(/FD)인터페이스 |
100/1000BASE-T1 전환 기능 실행 시, 동시 USB-CAN 또는 USB-CAN FD 인터페이스로 사용 가능 (USB 가상 직렬 포트 기반의 개방형 통신 프로토콜)
|
|
|
무료 PC 툴 소프트웨어 제공, 상태 모니터링, 전환기 구성, 라인 진단 및 USB to CAN(/FD) 기능 호출 지원 |
|
전원 공급 방식 |
USB버스 전원 공급 |
|
인터페이스 유형 |
|
|
사이즈 |
84 x 82 x 33 mm
|
|
작동 온도 |
-20~70 °C |
|
장착 방식 |
|
|
|
*상세 규격 매개변수는 해당 장비 제품 설명서 참조 |

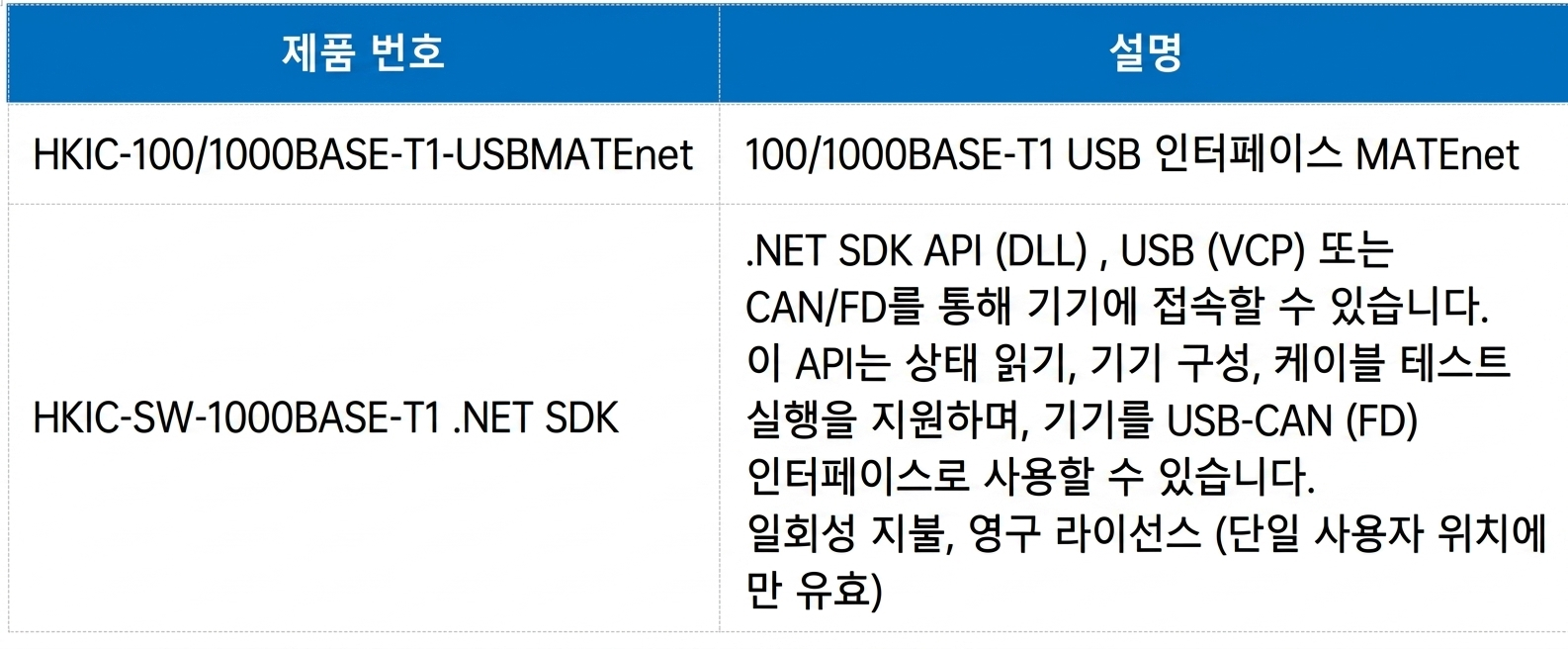

추가 정보
무료 PC 애플리케이션
- 핵심 기능
- 실시간 포트 상태 읽기: 링크 연결, 전송 속도, 마스터-슬레이브 모드, 신호 품질, 삽입 손실, 반사 손실
- 매개변수의 유연한 장치 구성: 자동 협상 모드, 통신 속도, IEEE/레거시 모드 전환
- 케이블 진단 검사 수행
- USB-CAN(/FD) 인터페이스 기능 활성화: CAN 채널 매개변수 설정 및 CAN 및 CAN FD 데이터 프레임 송수신
Microsoft Windows 운영체제에 적합하며, .NET 프레임워크를 기반으로 개발됨
시스템 통합 통신 프로토콜
명령 목록
