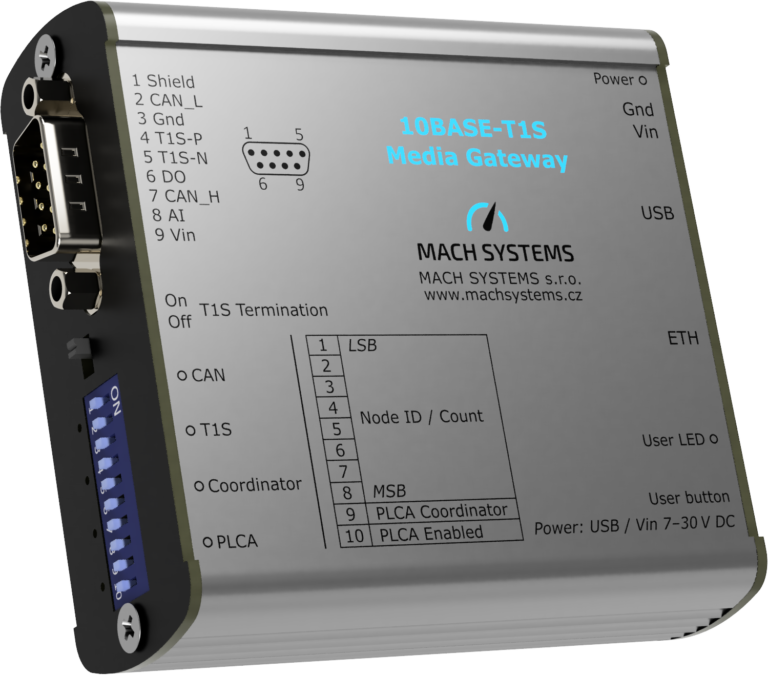

10BASE-T1S 미디어 게이트웨이

 핵심 기능

• 구성 및 상태 모니터링은 웹 인터페이스를 통해 수행할 수 있습니다
• 10BASE-T1S 이더넷 스위치
• 10BASE-T1S 테스트 모드 생성기
• 10BASE-T1S 네트워크와 CAN/CAN FD 버스 간 양방향 데이터 전달을 지원합니다
• 개방형 통신 프로토콜을 채택하며 이더넷 변환으로 사용할 수 있습니다
• CAN(/FD) 및 USB에서 CAN(/FD) 인터페이스
• 펌웨어 업그레이드는 웹 인터페이스를 통해 수행할 수 있습니다

통신 채널

• 온보드 이더넷:
  10BASE-T1S (IEEE 802.3cg 표준 준수),
  CSMA/CD 및 PLCA 동작 모드
  지원, 코디네이터 및 팔로워
  지원, 설정 가능한 노드 ID/번호 및 비콘, 전송 매개변수
  , 단말자 저항 활성화 및 비활성화 가능
• CAN 버스:
  CAN-HS 및 ISO CAN FD (ISO 11898-1:2015 준수; CAN 2.0A/B);
  USB: USB 2.0VCP

표시등

• 다섯 세트의 듀얼 컬러 LED 표시등이 있습니다
• 이더넷 상태 표시기 2세트 (RJ-45 인터페이스)
• 전력 표시등 한 세트

입출력 채널

전원 공급

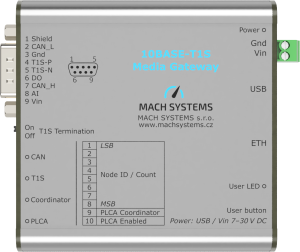

인터페이스 구성

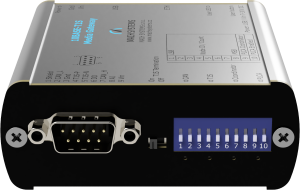

• 10BASE-T1S, CAN 버스 및 전원: D-SUB 9핀 수컷

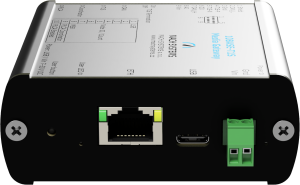

• 100BASE-TX: RJ-45 인터페이스
• 전원 커넥터: 2핀 플러그형 단자 블록
• USB 2.0: 타입-C 인터페이스

• 데스크탑 설치(접착 패드 포함)
• DIN 레일 설치 (브래킷 별도 판매)
