멀티 프로토콜 차량 내 네트워크 인터페이스
MACH-ETH
이 제품은 1개의 이더넷 포트, 2개의 CAN FD 채널, 1개의 LIN 채널, 1개의 USB 포트, 1개의 RS-232 포트, 그리고 여러 개의 I/O 채널을 갖춘 차량 내 네트워크 인터페이스입니다. 이 장치는 이더넷-CAN(/FD), 이더넷-LIN, USB-CAN(/FD), USB-LIN 인터페이스로 사용할 수 있으며, CAN(/FD)-LIN 게이트웨이와 사용자 스크립팅 기능을 모두 지원합니다.
- 다중 프로토콜 지원: 이더넷, CAN FD, LIN 프로토콜 지원, 도메인 간 네트워크 브리징 및 프로토콜 변환
- 개방형 다중 인터페이스 API: 이더넷, USB, RS-232를 통한 표준화된 접근 제공을 통해 테스트 및 진단 시스템 통합을 용이하게 합니다.
- 사용자 스크립팅 지원: 맞춤형 애플리케이션을 MCU에서 직접 실행할 수 있어 HiL 테스트와 정적 버스 시뮬레이션을 쉽게 구현할 수 있습니다.
- 산업용 배치 및 진단: 광전압 전원 공급, 철도 설치, 혹독한 엔지니어링 환경에 적응할 수 있는 상태 표시등 장착.

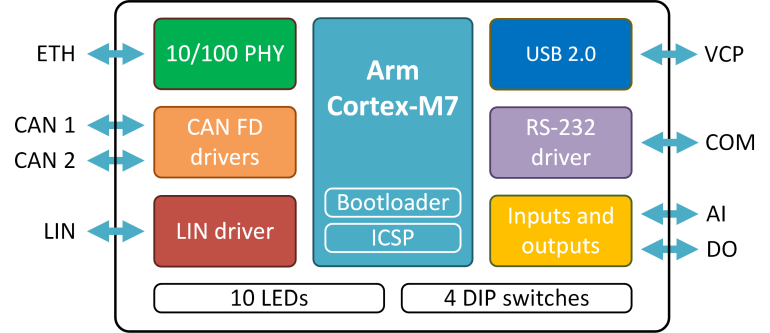

기능 개요
이더넷, USB, RS-232 통신 프로토콜을 통해 CAN(/FD) 및 LIN 버스 채널에 접근할 수 있어, PLC나 컴퓨터 및 기타 시스템이 이 인터페이스를 통해 CAN, CAN FD, LIN 버스를 편리하게 연결할 수 있습니다.
사용자는 아날로그 입력 포트와 디지털 출력 포트를 통해 외부 장치와 상호작용하고 제어할 수 있습니다.
제품 세부사항
- 핵심 기능
- 10/100 Mbps 이더넷 포트
- 2개의 고속 CAN 채널 (CAN FD 지원)
- LIN 채널
- USB 2.0 인터페이스
- RS-232 인터페이스
- 아날로그 입력 및 디지털 출력 인터페이스
- 4자리 DIP 스위치
- 상태 표시등 10개
- 이더넷/USB/RS-232 인터페이스를 통해 통합된 개방형 통신 프로토콜을 지원합니다
- 사용자 프로그래밍 기능
- 외부 전원 공급 장치 또는 USB 전원 공급 장치 지원
- 선택적 데스크탑 설치 또는 DIN 레일 장착
- 사용 시나리오
- ETH-CAN(/FD) 및 ETH-LIN 인터페이스
- USB에서 CAN(/FD) 및 USB에서 LIN 인터페이스
- RS-232에서 CAN(/FD) 및 RS-232에서 LIN 인터페이스
- CAN(/FD) – LIN 게이트웨이
- CAN–CAN-FD 게이트웨이
- 정적 버스 시뮬레이션
- 사용자 프로그래머블 하드웨어 인더루프(HiL) 시뮬레이션
- 연동 방식
Open Communication Protocol(API)은 이더넷(TCP 및 UDP 프로토콜 호환), USB VCP, 또는 RS-232를 통해 CAN(/FD) 및 LIN 채널에 편리하게 접근할 수 있도록 지원합니다. 이 프로토콜을 통해 사용자는 장치의 CAN/CAN FD/LIN 채널을 설정하고 데이터 프레임을 송수신할 수 있습니다.

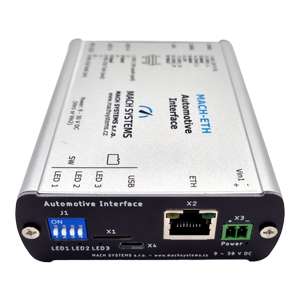

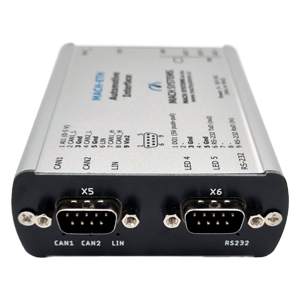

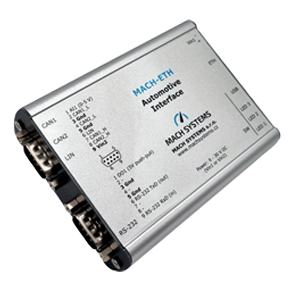

- 제품 이미지
추가 정보
사용자 프로그래밍 기능
- C/C++ 커스텀 펌웨어 지원
- 무료 C 언어 SDK 제공
- IDE 및 C/C++ 컴파일러 사용
- USB, 이더넷, ICSP 인터페이스를 통한 펌웨어 업데이트 지원

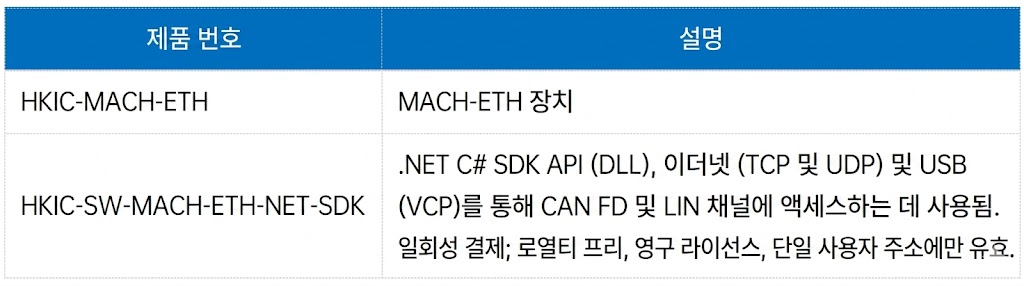

주문 정보
