시간 민감형 네트워크(TSN)는 결정적이고 상호 운용 가능한 고유한 이더넷 네트워크에서 중요하고 최선을 다하는 트래픽을 결합할 수 있도록 한다. 이는 장비 투자, 유지보수, 원활한 통합 및 단일 공급업체 의존 감소 측면에서 비용을 크게 절감한다.
이러한 모든 이점은 중요한 네트워크에서 TSN의 빠른 확장과 RELYUM의 첫 번째 TSN 스위치인 RELY-TSN-BRIDGE의 성공을 가져온다. 이 4포트 TSN 스위치는 해홍 파트너 SoC-e*의 TSN 기술을 기반으로 하며, 이 제품은 철도, 항공우주, 자동차, 산업 자동화 등과 같은 가장 까다로운 산업에 적용되도록 설계되어 견고성이 보장되고 현장에서 검증된 설계이기 때문이다.

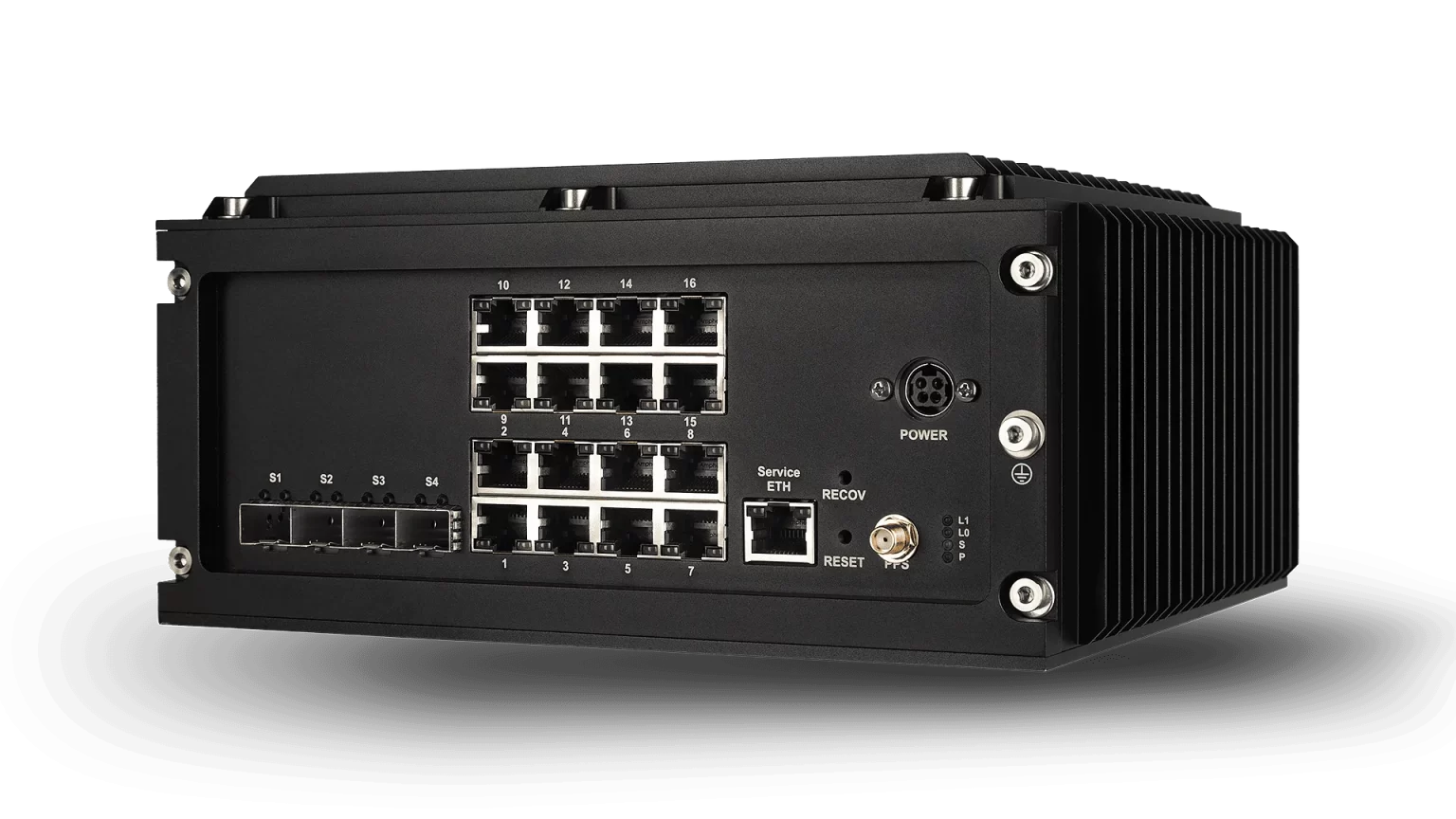

그러나 새로운 TSN 메커니즘이 출시됨에 따라 시장은 이를 지원하고 더 많은 스위칭 포트를 제공할 수 있는 새로운 제품이 필요한다. 이러한 요구를 충족시키기 위해 홍코는 12포트 버전과 20포트 버전의 두 가지 포트 구성을 제공하는 새로운 하드웨어 플랫폼인 RELY-TSN-BRIDGE+ 장치를 출시했다.
포트 구성의 차이에도 불구하고 이 일련의 장치는 시장에서 가장 많은 수의 TSN 표준을 지원하므로 특정 프로필에 적용할 수 있다.이러한 주요 특성은 RELY-TSN-BRIDGE+ 플랫폼을 주요 환경에서 가장 신뢰할 수 있고 다목적인 네트워크 장치로 만든다.

*2024년 자동차 이더넷 시장 보고서에 포함된 17개 주요 산업 참여자 중 하나로 선정됐다.

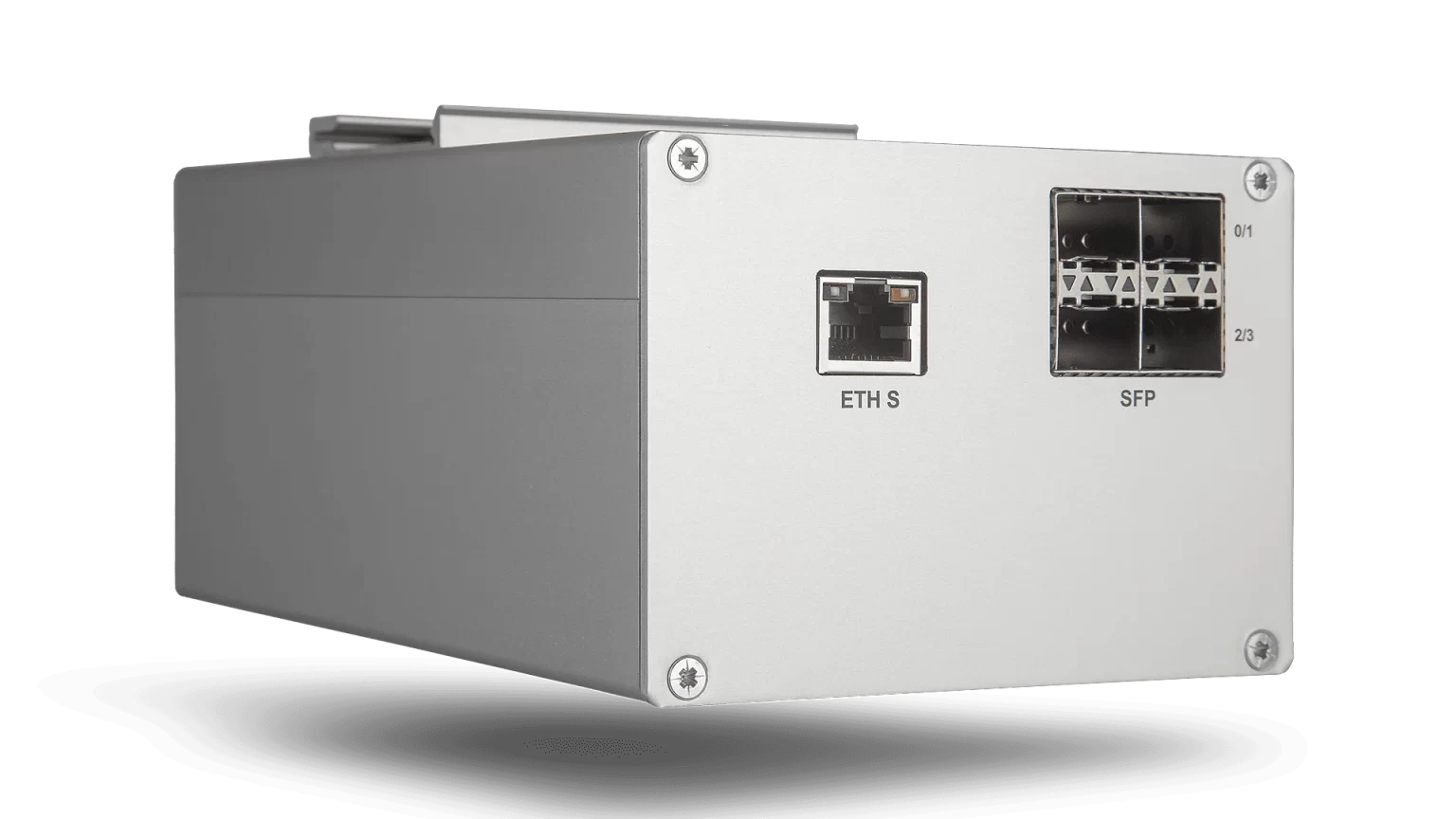

통신기술
● 4개의 이더넷 포트
● 매체옵션(SFP고정프레임):
10/100/1000Base-T
1000Base-X
100Base-FX
● 10/100/1000BaseTX 이더넷 서비스 포트 1개
● RSTP IEEE802.1w
● LLDP 지원
● VLAN 지원
● 이더넷 형식 또는 IEEE 802.1P 트래픽 우선 순위 기반
● USB 포트 1개

TSN 기능
● IEEE 802.1AS – 타이밍 및 동기화
● IEEE 802.1Qbv – 계획된 트래픽 증가
● IEEE 802.1Qav – 시간 민감 흐름 전달 및 대기열 향상
● IEEE 802.1Qcc – 스트림 보존 프로토콜 강화
● IEEE 802.1Qci – 스트림당 필터링 및 관리
● IEEE 802.1CB – 프레임 복사 및 신뢰성 제거

처리 기능
●온보드 UltraScale ™ FPGA, 고속 네트워크 교환 및 PTP 타임스탬프 사용
●멀티코어 CPU 유닛은 자체 소프트웨어 애플리케이션을 지원.

견고한 설비
●팬리스 디자인과 풀 메탈 케이스
●전원 : 6VDC ~ 30VDC
●작동온도 : -40°C ~ +70°C
●보관온도 : -40°C ~ +85°C
●옵션 : DIN 레일

설정 및 관리
●SNMPv3，SSH，Netconf 지지
● 웹 기반 HTML5-GUI 액세스/구성:
HTTP(S)를 통해 접근 가능
프로필 설정 및 펌웨어 업데이트
실시간 네트워크 모니터링

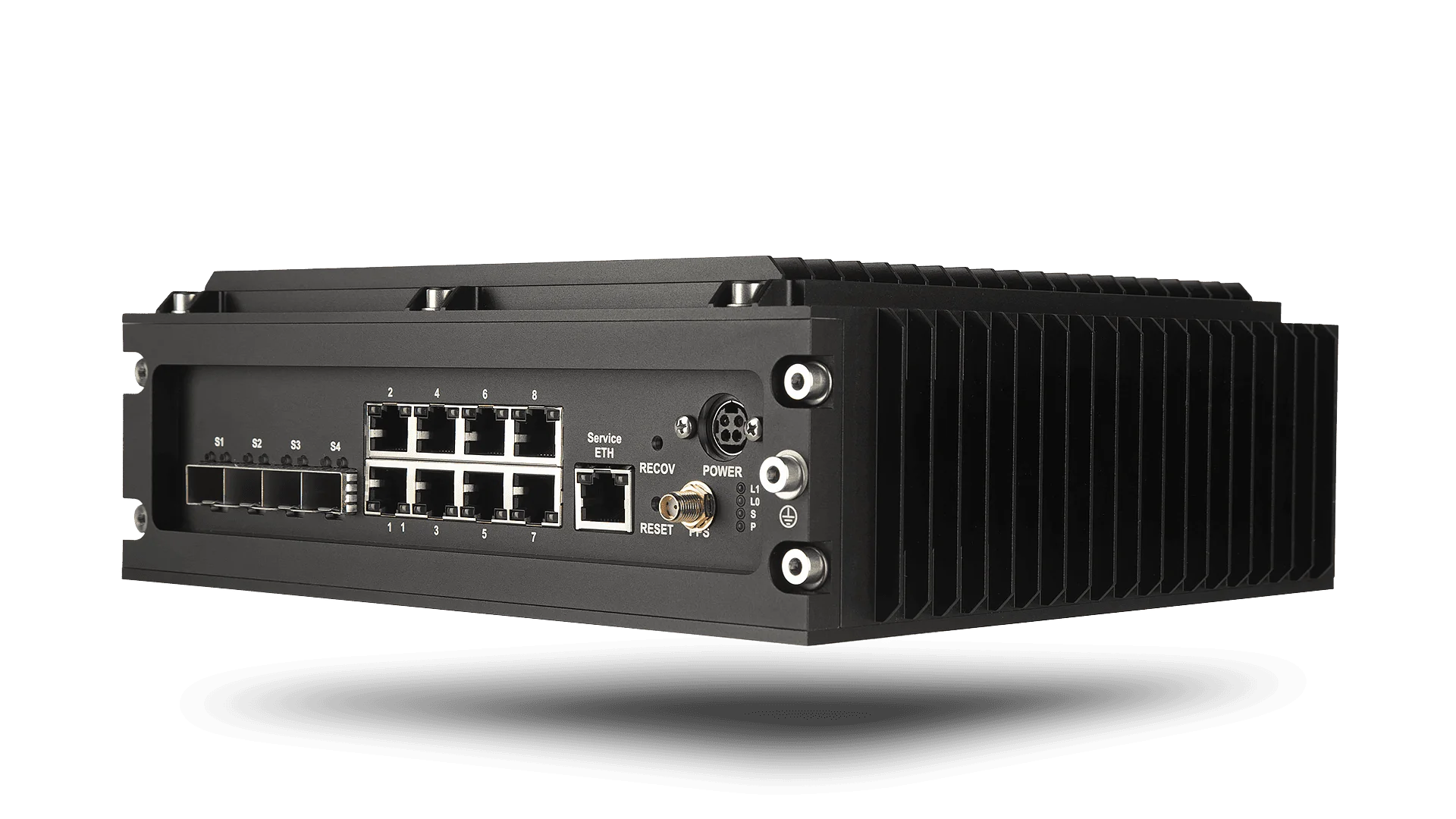

통신 기술
●4x SFP+ 1/10*Gbps TSN 이더넷 포트
●매체 옵션(SFP 고정 프레임):
10GBase-R*
10/100/1000Base-T
1000Base-X
100Base-FX
●10/100/1000BaseTX TSN 이더넷 포트 8개
●10/100/1000BaseTX 이더넷 서비스 포트 1개
●생성 트리 프로토콜IEEE802.1D (STP)IEEE802.1w (RSTP)IEEE802.1s (MSTP)
●VLAN 지원
●LLDP 지원 – IEEE 802.1AB
●IEEE 802.1P 트래픽 우선 순위 (QoS): PCP 기반 우선 순위 DSCP 기반 우선 순위
● 멀티캐스트 필터링/IGMP Snooping
● 포트 미러링
● IEEE802.1X 지원
● 1 x PPS 출력 (SMA 커넥터)

TSN 특징
● IEEE 802.1AS-2020 – 타이밍 및 동기화(최대 2개 도메인)
● IEEE 802.1Qbv – 시간 인식 드레서
● IEEE 802.1Qav – 신용 기반 드레서
● IEEE 802.1Qcc – 스트림 보존 프로토콜의 향상된 기능
● IEEE 802.1CB – 프레임 복사 및 신뢰성 제거
● IEEE 802.1Qci – 스트림당 필터링 및 제어
● 스트림 인식:
대상 MAC 및 VLAN 스트림
Mask & Match

처리 성능
●고속 네트워크 교환 및 PTP 타임스탬프용 온보드 UltraScale™ FPGA
●자체 소프트웨어 애플리케이션을 지원하는 멀티코어 CPU 유닛

견고한 설비
●팬리스 디자인과 풀 메탈 케이스
●5V@10A 전원
●EU 전원 어댑터 포함
●작동온도 : -40°C ~ +50°C
●보관온도 : -40°C ~ +85°C

설정 및 관리
● SSH, 네트워크 구성 지원
● 웹 기반 HTML5-GUI 액세스/설정:
HTTP(S)를 통해 접근 가능
프로필 설정 및 펌웨어 업데이트
실시간 네트워크 모니터링

*이 모델은 10Gbps 처리량을 제공하지 않는다.
