첨단 제조 공정이 고도화됨에 따라 배터리 내부의 절연 테이프 부착 상태, FPC(연성회로기판) 내부 칩과 글루(Glue)의 도포 균일성, 반도체 웨이퍼의 미세 크랙 등을 제품의 손상 없이 내부까지 실시간 검사하려는 수요가 증가하고 있습니다.
해홍(HaeHong)이 제안하는 SD-OCT(광학 간섭 단층 촬영) 시스템은 기존 하이엔드 검사 장비 대비 1/3 수준의 비용으로 최고 수준의 해상도와 성능을 발휘하는 차세대 비파괴 검사 솔루션입니다.
해홍 고정밀 SD-OCT 시스템 핵심 라인업 분석

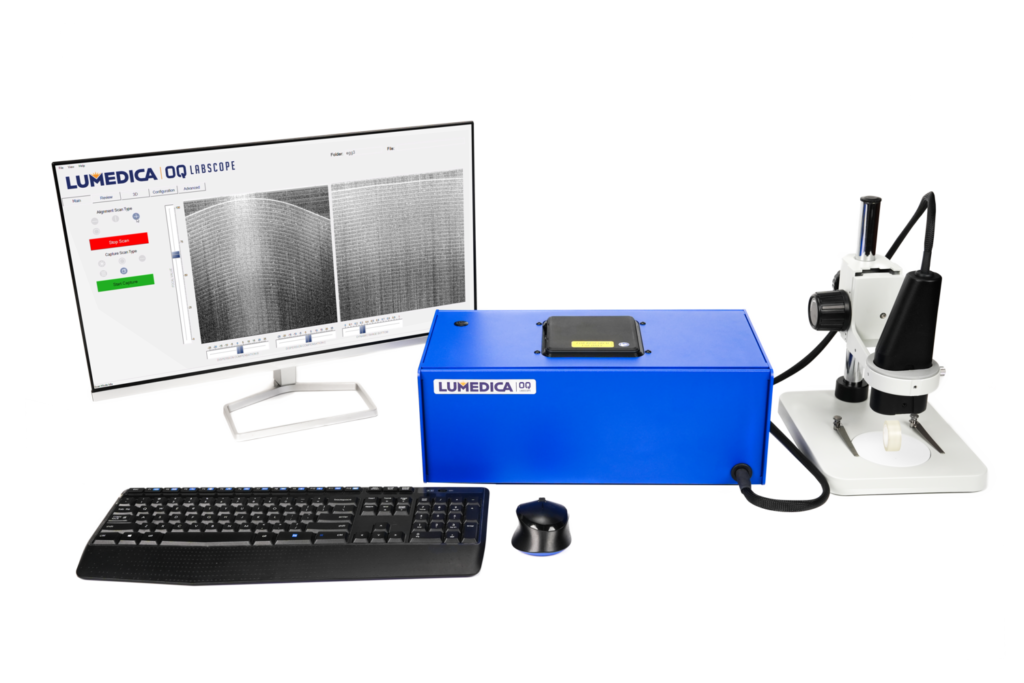

1. SD-OCT 콤팩트 모델: 속도와 소형화의 구현
디자인: 일반적인 신발 상자 크기 수준의 컴팩트한 하드웨어 설계로 복잡한 작업대 공간을 차지하지 않으며 별도의 이동 카트가 필요하지 않습니다.
성능: 840 nm 중심 파장을 활용하여 최대 34kHz의 속도로 고속 A-scan을 수행하며, 전용 소프트웨어 내에서 끊김 없는 실시간 3D 이미지 렌더링을 지원합니다.
분해능: 조직 내에서 6μm 수준의 탁월한 축방향 분해능을 제공하여 미세 세라믹 측정 및 다층 테이프 두께 분석에 최적화되어 있습니다.
2. SD-OCT 고투과 모델: 고산란 매질 대상의 투과 깊이 확장
디자인: 빛의 산란이 심해 내부를 보기 어려운 불투명 및 반투명 산업용 소재 검사에 특화된 장비입니다.
성능: 중심 파장을 1310 nm 대역으로 상향하여 공기 중 최대 6mm, 다양한 재료 및 조직 내에서 최대 4.5 mm의 투과 깊이를 확보했습니다. 고깊이 이미지 환경에서도 25 FPS의 고속 실시간 b-scan 이미지 렌더링 플로우를 안정적으로 제공합니다.
하이테크 제조 산업군별 실제 적용 사례
신에너지(이차전지) 산업:
근적외선 광원과 회보 간섭 신호를 사용하여 배터리 셀에 부착된 절연 테이프의 표면 윤곽, 내부 분층, 점착 특징을 50프레임 속도로 실시간 투과 검사합니다. 테이프의 정/역방향 정밀 판별 및 밀착도 분석이 가능합니다.
전자 부품 및 반도체 산업:
비접촉 방식으로 FPC 회로판 내부의 칩, 커패시터와 점착 글루 표면 간의 정확한 거리 정보를 마이크로미터 단위로 실시간 측정합니다. 디스플레이 화면의 다층 레이어 분석 및 점교 불균형, 두께 이상 등의 불량을 실시간 포착합니다.
생명 과학 및 동물 의학 분야:
소동물 안과 질환 검사, 망막 구조 분석은 물론 인간의 손톱 및 피부 내부 구조, 치아 등 생체 조직의 정밀한 3D 표면 재건 분석을 지원합니다.
해홍의 엔지니어링 지원 인프라
해홍은 단순한 장비 공급을 넘어, 자체 ‘머신비전 및 광전 검측 전문 실험실’을 직접 운영하고 있습니다. 고객사에서 검사 대상 샘플을 발송할 경우, 시스템 설계 전 단계에서 사전 단층 촬영 테스트 및 정밀 데이터 분석 보고서를 제공하여 프로젝트의 도입 성공률을 보증합니다.
맞춤형 옵션 구성: 초고해상도 확보를 위한 다양한 배율의 마이크로 대물렌즈(4x, 10x, 40x), 타겟팅 가이드용 검시 카메라 내장, 2차 개발 및 GUI 커스텀을 위한 C# 프론트엔드 소스코드 제공.
