다기능 미디어 변환기
100/1000BASE-T1 MATEnet
미디어 변환기

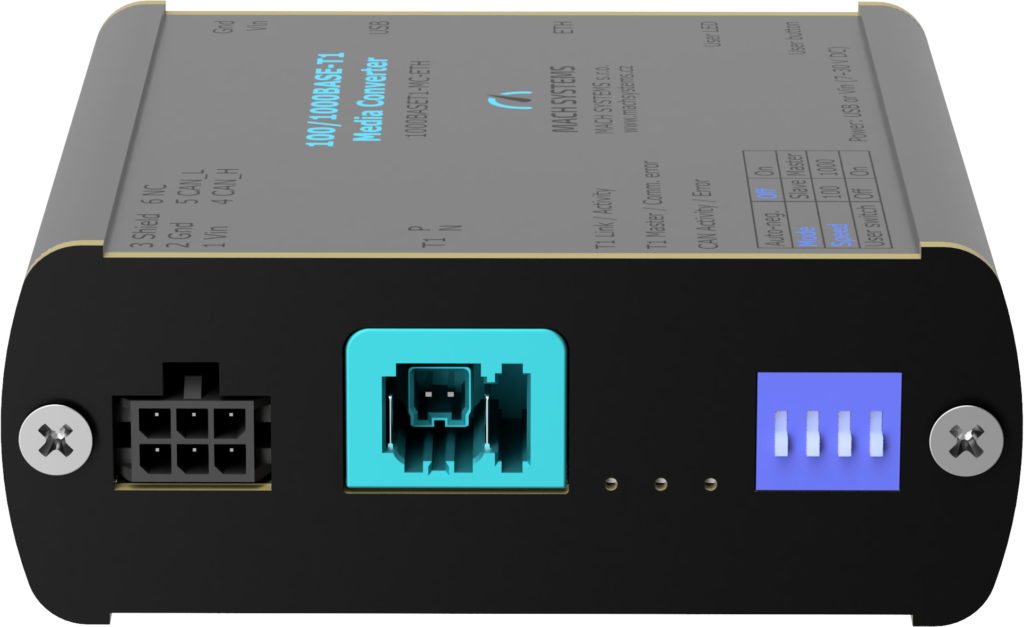

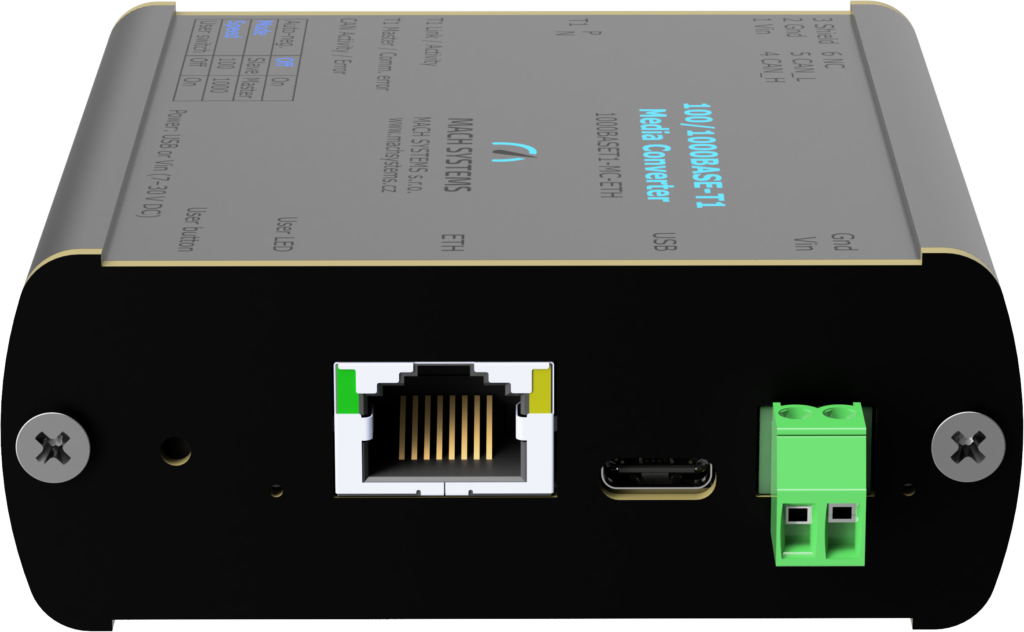

이 변환기는 1000BASE-T1과 1000BASE-T(기가비트 이더넷) 네트워크 간, 또는 100BASE-T1과 100BASE-TX(고속 이더넷) 네트워크 간 전이중 물리 계층 변환을 수행할 수 있으며, TE MATEnet 인터페이스와 RJ-45 인터페이스를 갖추고 있습니다. 통신 속도와 마스터/슬레이브 모드는 링크 파트너를 통해 자동으로 협상하거나 사용자가 수동으로 설정할 수 있습니다. 장치 상태 및 포트 진단 정보를 읽기 위한 USB 포트(가상 직렬 포트) 하나가 장착되어 있습니다. 이 장치는 USB-CAN(/FD) 인터페이스로도 기능합니다.
- 차량 내 이더넷과 기존 이더넷 간 양방향 변환을 가능하게 하며, 100Mbps/기가비트 적응을 지원합니다.
- 통합 USB-CAN(FD) 인터페이스, 고급 진단 기능을 갖춘 이중 목적 장치입니다.
- 효율적인 네트워크 디버깅 및 문제 해결을 지원하는 케이블 진단 및 프레임 생성기를 갖추고 있습니다.
- 시스템 통합과 유연한 구성을 용이하게 하기 위한 오픈 프로토콜과 무료 소프트웨어를 제공합니다.
제품 세부사항
- 제품 하이라이트
- 온보드 이더넷과 표준 이더넷 간 변환
- 1000BASE-T1 및 100BASE-T1
100/1000 Mbit 전이중 통신을 지원합니다 - 통신 속도는 자동으로 협상하거나 수동으로 선택할 수 있습니다
- 마스터/슬레이브 모드의 자동 협상 또는 수동 선택 허용
- IEEE 표준 및 레거시 패턴을 지원합니다
- T1 포트가 자동으로 극성을 감지합니다
- 프레임 생성기 모드
- USB 인터페이스는 장치 구성, 상태 및 포트 진단에 사용할 수 있습니다
- 무료 PC 애플리케이션도 제공됩니다
- USB to CAN(/FD) 인터페이스
또는 외부 전원 공급 장치로 사용할 수 있습니다 - 알루미늄 합금 케이싱

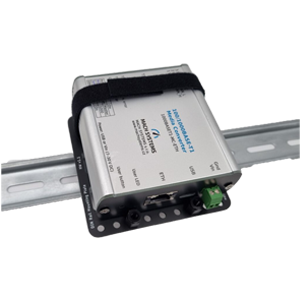

- DIN 레일 설치 지원
- 특징
- 이 변환기는 발전기 및 케이블 진단 등 여러 고급 기능을 제공하며, USB에서 CAN(/FD) 인터페이스로도 사용할 수 있습니다.
- USB 또는 CAN(/FD) 인터페이스를 이용한 개방형 통신 프로토콜을 통해 사용자는 상태 정보를 읽고 포트 파라미터를 설정할 수 있어 변환기를 다양한 시스템과 쉽게 통합할 수 있습니다. 이 장치는 프로그래밍 구성을 지원하며, 장치 상태, 구성 매개변수를 직관적으로 표시하고 고급 기능을 호출하는 무료 PC 애플리케이션이 포함되어 있습니다.
- 이 컨버터는 100BASE-T1/1000BASE-T1 ECU 또는 네트워크를 PC 기기(컴퓨터 또는 노트북)에 쉽게 연결할 수 있습니다. 이 기기는 내장 상태 표시기와 DIP 스위치를 갖추고 있어 PC 장치 없이도 편리하게 사용할 수 있습니다.

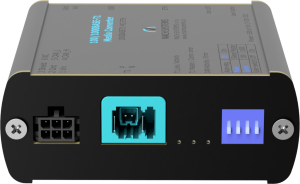

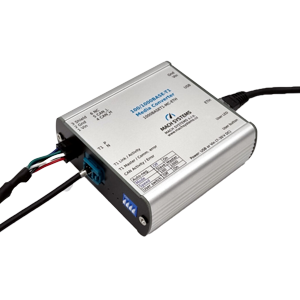

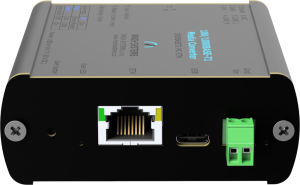

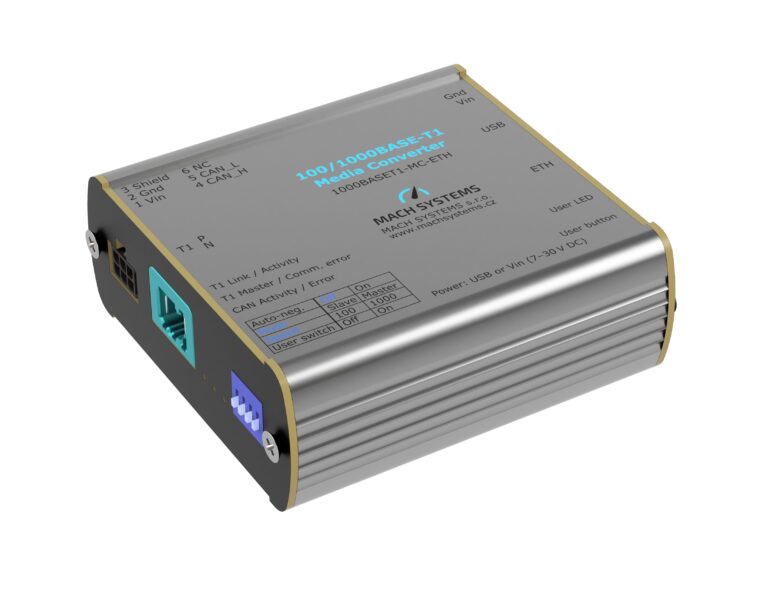

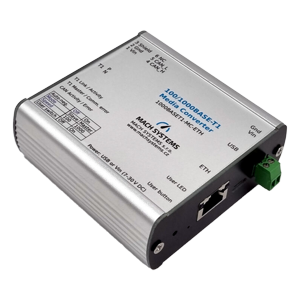

- 제품 이미지
제품 규격
| 기능 | 설명 |
|---|---|
|
미디어 전환 |
|
|
장비 구성 |
|
|
통신 채널 |
|
|
시스템 통합 |
USB VCP 또는 CAN(/FD)와 같은 개방형 통신 프로토콜을 통해 포트 매개변수를 설정하고, 포트 상태 읽기하며, 케이블 진단을 수행할 수 있습니다 |
|
USB-CAN(/FD) 인터페이스 |
이 장치는 USB-CAN 또는 USB-CAN FD 인터페이스(USB VCP를 통한 Open Communication Protocol)로 사용할 수 있으며, 이 기능은 미디어 변환 기능과 함께 사용할 수 있습니다. |
|
PC 애플리케이션 |
해홍은 상태 정보 읽기, 컨버터 설정, 케이블 진단 실행, USB-CAN(/FD) 기능 사용이 가능한 무료 PC 애플리케이션을 제공합니다. |
|
전원 공급 |
|
|
커넥터 |
|
|
사이즈 |
84 x 82 x 33 mm |
|
작동 온도 |
-20~70 °C |
|
설치 방법 |
|
추가 정보

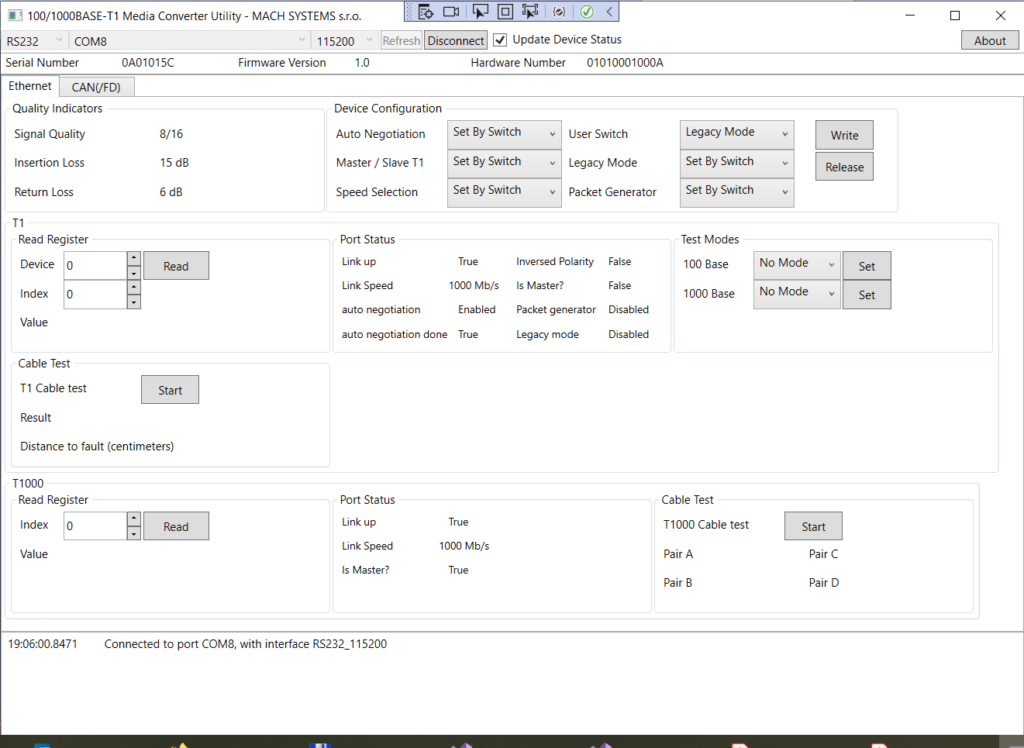

무료 PC 애플리케이션
해홍은 100/1000BASE-T1 미디어 변환기용 무료 PC 애플리케이션을 제공합니다.
- 핵심 기능
- 포트 상태 읽기: 링크 상태, 통신 속도, 마스터/슬레이브 모드, 신호 품질, 삽입 손실, 반사 손실
- 컨버터 매개변수 구성 방법: 자동 협상 모드, 통신 속도, IEEE 표준/레거시 모드
- 케이블 테스트 실행
- USB-CAN(/FD) 인터페이스로 사용할 수 있습니다: CAN 채널 구성, CAN 및 CAN FD 메시지 프레임 송수신
이 애플리케이션은 윈도우 운영체제용이며 .NET 프레임워크를 기반으로 개발되었습니다.
통합 통신 프로토콜
이 변환기는 USB 또는 CAN(/FD) 인터페이스를 통해 개방형 통신 프로토콜을 제공하며, 원격 상태 읽기, T1 및 표준 이더넷 포트 매개변수 설정, 또는 USB-CAN(FD) 인터페이스로 사용할 수 있습니다.
주문 정보
