고성능 차량용 이더넷 컨버터
100/1000BASE-T1

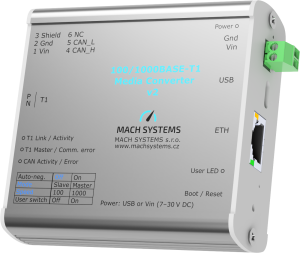

미디어 컨버터 v2 H-MTD
이 제품은 차량용 이더넷 컨버터로, 1000BASE-T1과 1000BASE-T 또는 100BASE-T1과 100BASE-TX 네트워크 간의 전이중 물리 계층 변환을 구현할 수 있습니다. 제품은 H-MTD 인터페이스와 RJ-45 커넥터를 갖추고 있으며, 동시에 MACsec 보안 기능과 휴면/웨이크업 기능을 지원합니다.
- 핵심 차량 규격 프로토콜 지원: OPEN Alliance의 MACsec(TC17) 보안 및 TC10 휴면/웨이크업 기능을 통합하여 현대 차량용 네트워크 보안 및 전력 소비 관리 요구를 충족합니다.
- 다기능 일체형 설계: 차량용/표준 이더넷 변환, USB-CAN(FD) 인터페이스, 프레임 생성 및 케이블 진단 기능을 겸비하여 한 대의 장비로 다양한 시나리오의 디버깅 요구를 해결합니다.
- 유연한 구성 및 쉬운 통합: 속도 및 마스터/슬레이브 모드에 대한 자동/수동 구성을 지원하며, 무료 PC 소프트웨어와 개방형 통신 프로토콜을 제공하여 빠른 설정과 시스템 통합에 편리합니다.
- 산업급 신뢰성 및 전용 인터페이스: 차량 전용 H-MTD 커넥터를 채택하였고, 넓은 온도 설계(-40~85°C)를 갖추었으며, 다양한 전원 공급 및 설치 방식을 지원하여 가혹한 환경에 적응합니다.
기능 개요
제품 세부사항
- 핵심 기능
- 차량 내 이더넷과 표준 이더넷 간의 양방향 변환
- 1000BASE-T1 및 100BASE-T1 프로토콜을 지원합니다
- OPEN Alliance MACsec(TC17) 보안 표준을 지원합니다
- OPEN Alliance 절전/깨우기(TC10) 기능 지원
- 100/1000 Mbit 전이중 통신
- 통신 속도를 자동으로 협상하거나 수동으로 선택하세요
- 마스터/슬레이브 모드의 자동 협상 또는 수동 선택
- T1 포트가 자동으로 극성을 감지합니다
- 프레임 생성기 모드
- 구성, 상태 조회, 포트 진단은 USB를 통해 수행할 수 있습니다
- 장치 구성을 위한 무료 PC 애플리케이션도 제공됩니다
- USB-CAN(/FD) 인터페이스로 사용할 수 있습니다
- USB 또는 외부 전원 공급 장치 지원
- 알루미늄 합금 케이싱
- DIN 레일 설치 지원
- 하이라이트 특징
이 미디어 변환기는 프레임 생성기, 케이블 진단 등 여러 고급 기능을 갖추고 있으며, 미디어 변환 시 USB에서 CAN(/FD) 인터페이스로도 기능할 수 있습니다. 이 장치는 USCAR 777-U-002-1-Z01 표준을 준수하는 H-MTD 온보드 이더넷 커넥터를 사용합니다.
해홍은 또한 장치 상태를 직관적으로 표시하고 다양한 매개변수를 설정하며 MACsec, TC10 같은 고급 기능을 호출할 수 있는 무료 PC 애플리케이션을 제공합니다. USB 또는 CAN(/FD) 인터페이스를 통한 개방형 통신 프로토콜을 통해 변환기는 어떤 시스템에도 쉽게 통합할 수 있습니다. 사용자는 T1 포트 매개변수, TC10, MACsec 등 장치 매개변수를 프로그래밍하고 구성할 수 있으며, 실시간으로 장치 상태를 읽을 수 있습니다.
이 변환기는 100BASE-T1/1000BASE-T1 ECU 또는 네트워크를 컴퓨터나 노트북에 쉽게 연결할 수 있습니다. 내장 LED 상태 표시기와 DIP 스위치가 있어 PC에 연결하지 않고도 편리하게 사용할 수 있습니다.

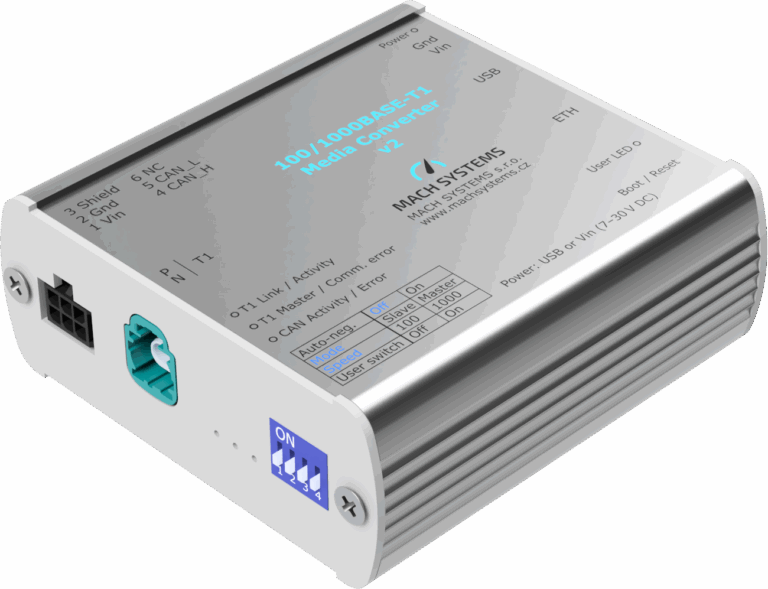

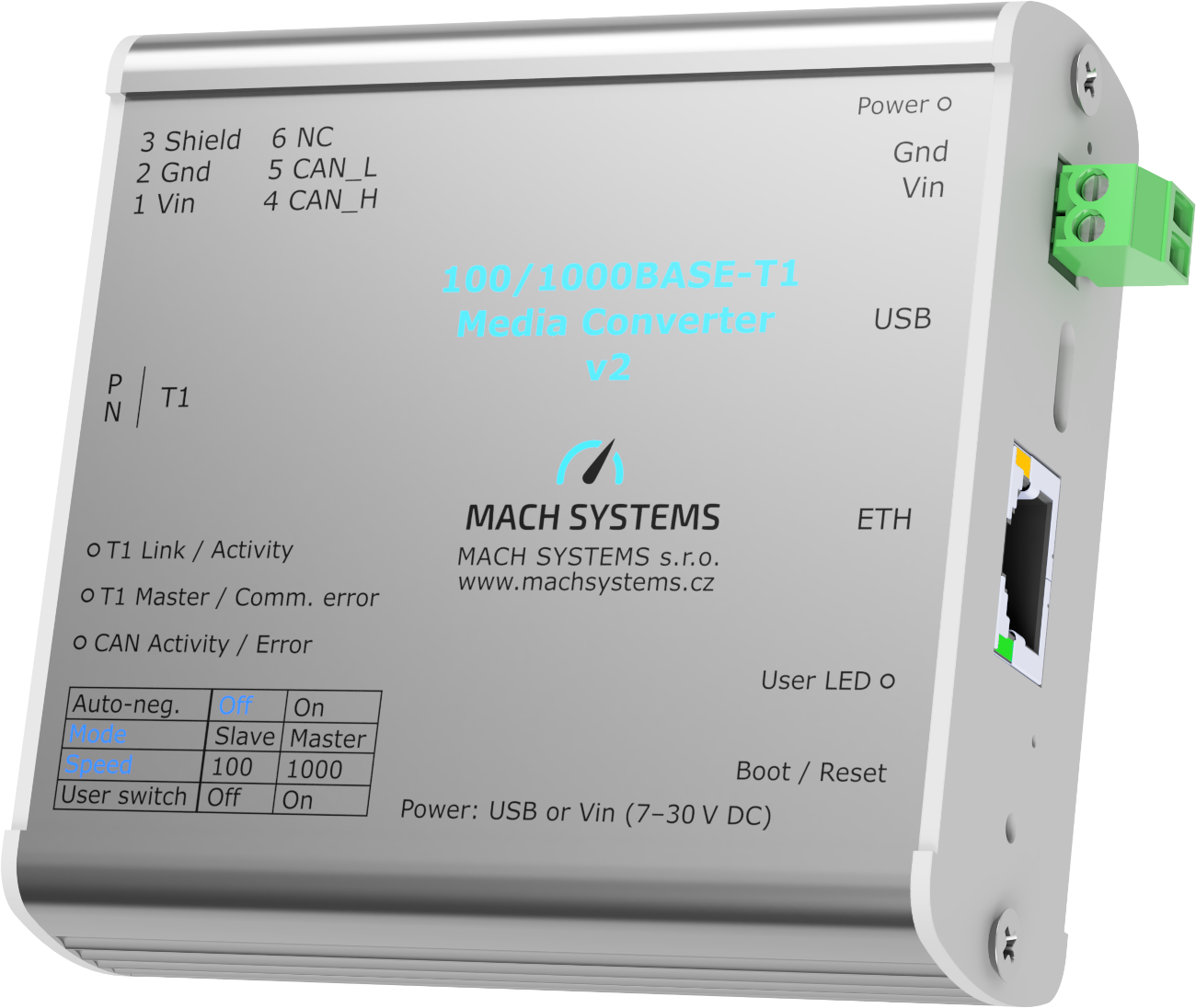

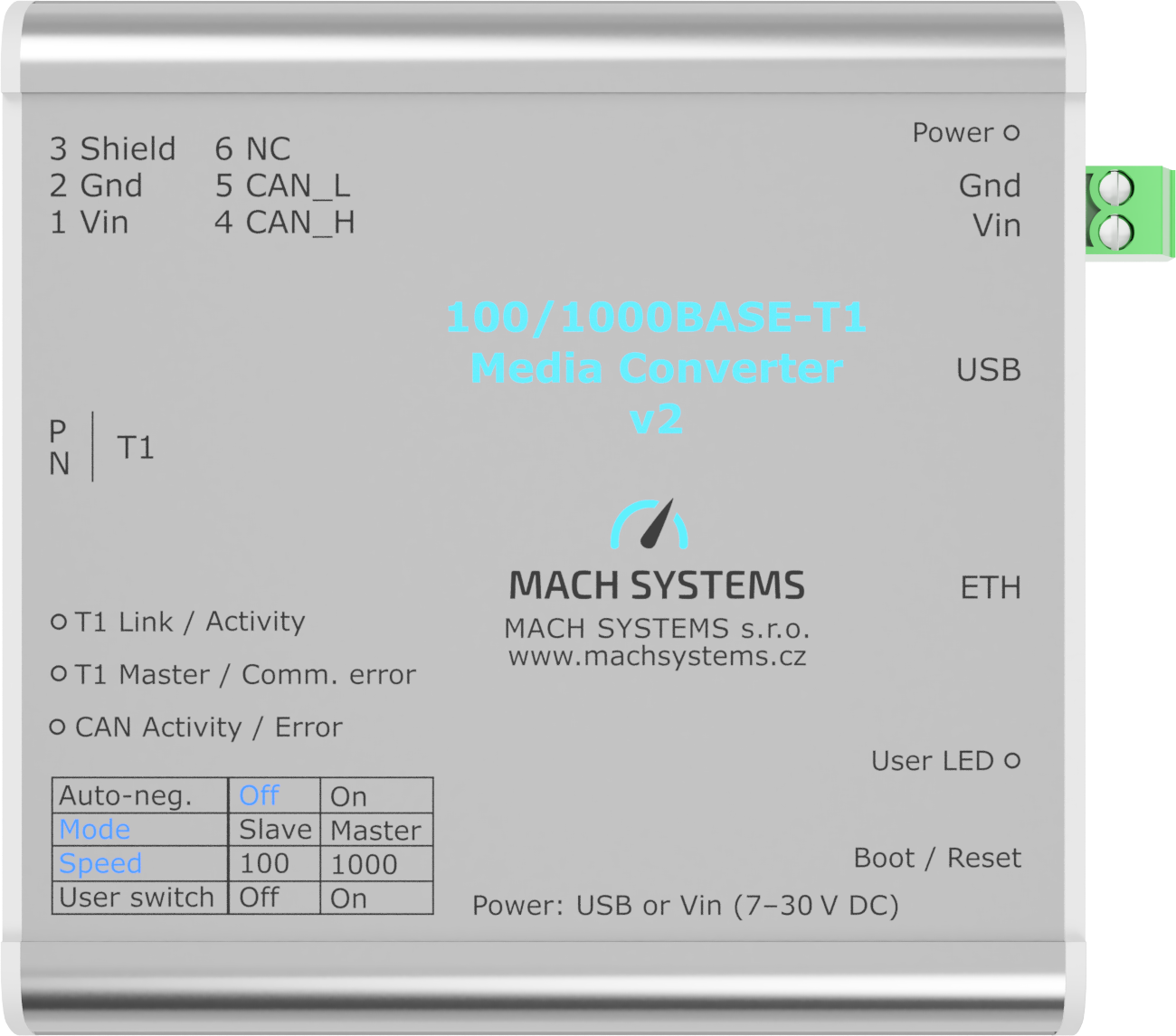

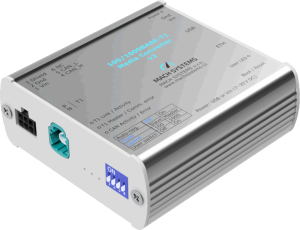

- 제품 이미지
규격 사양
| 기능 | 설명 |
|---|---|
|
미디어 전환 |
|
|
구성 옵션 |
|
|
통신 채널 |
|
|
시스템 통합 |
USB 가상 직렬 포트 또는 CAN(/FD)의 개방형 통신 프로토콜을 통해 포트 매개변수를 설정하고, 포트 상태 읽기, MACsec 및 TC10 기능을 구성하고, 케이블 진단을 수행할 수 있습니다 |
|
|
미디어 변환 기능을 실행할 때는 USB-CAN 또는 USB-CAN FD 인터페이스(USB 가상 직렬 포트 기반의 오픈 통신 프로토콜)로도 기능할 수 있습니다 |
|
PC 애플리케이션 |
상태 정보 읽기, 변환기 설정, 케이블 진단, MACsec 및 TC10 설정, USB-CAN(/FD) 기능 사용이 가능한 무료 PC 애플리케이션입니다 |
|
전원 공급 방식 |
|
|

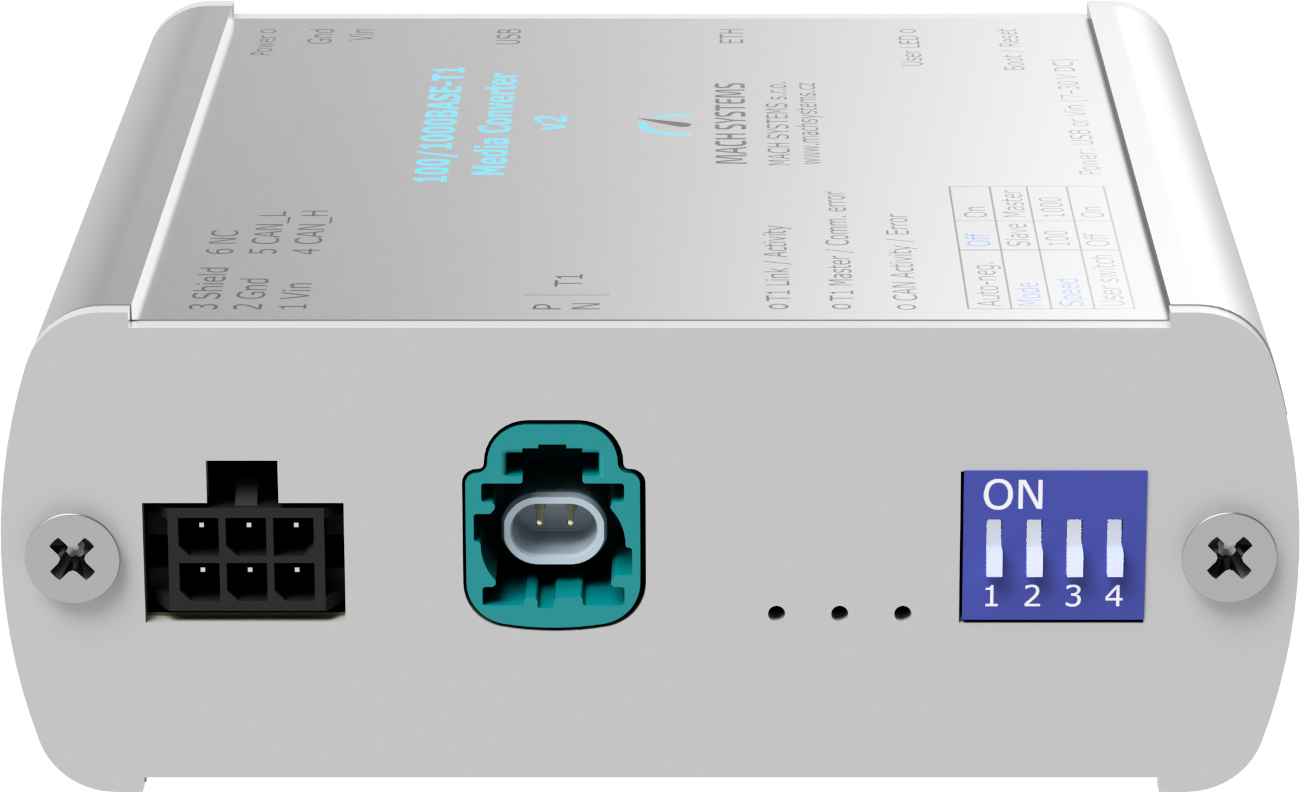

인터페이스 |
|
|
사이즈 |
84 × 82 × 33 mm |
|
작동 온도 |
-40 ~ 85 °C |
|
安装方式 |
• 데스크탑 배치(접착 패드 포함) • DIN 레일 설치 (브래킷 별도 판매) |
|
|

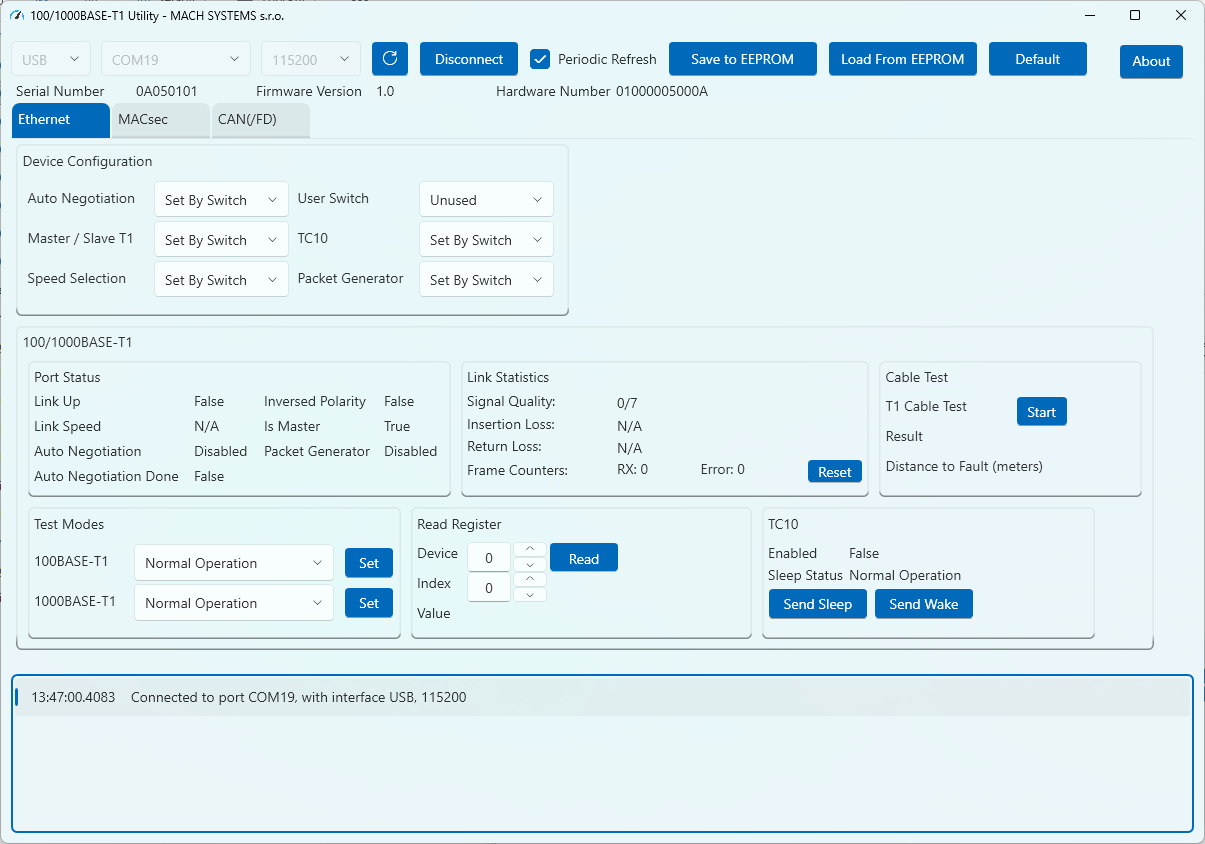

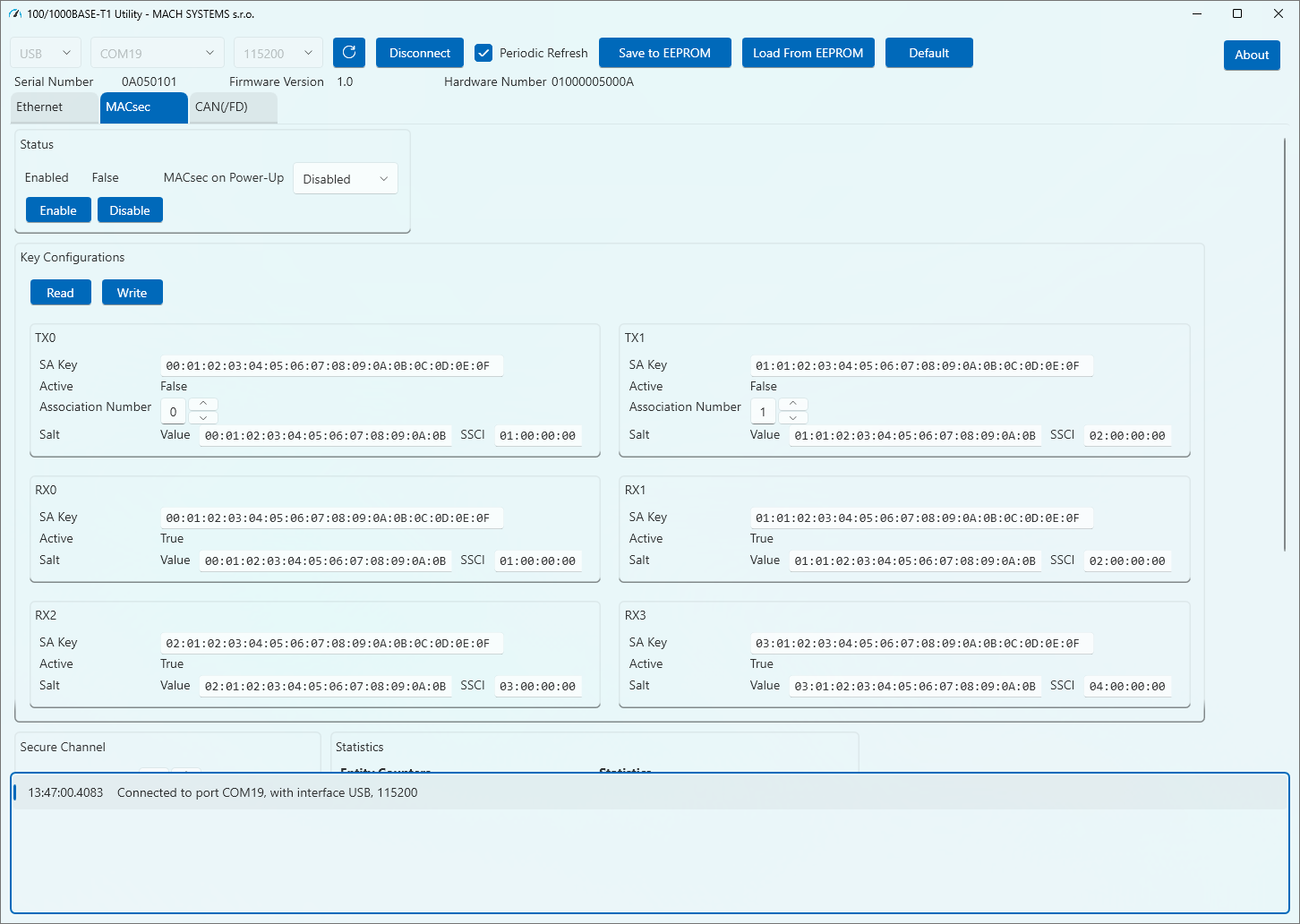

무료 PC 애플리케이션
해홍은 100/1000BASE-T1 미디어 변환기 v2 시리즈 제품에 대한 무료 PC 애플리케이션을 제공합니다.
- 주요 특징
- 읽기 포트 상태: 링크/링크 상태, 속도, 마스터/슬레이브 모드, 신호 품질, 삽입 손실, 반사 손실
- 과부하 변환기 구성: 자동 협상, 100/1000 속도, 마스터/슬레이브 모드
- TC10 기능 설정: TC10 상태 읽기, T1 포트 깨우기 및 절전 명령 전송, 로컬 절전 모드 진입
- MACsec 보안 프로토콜을 설정하세요
- 케이블 테스트 수행

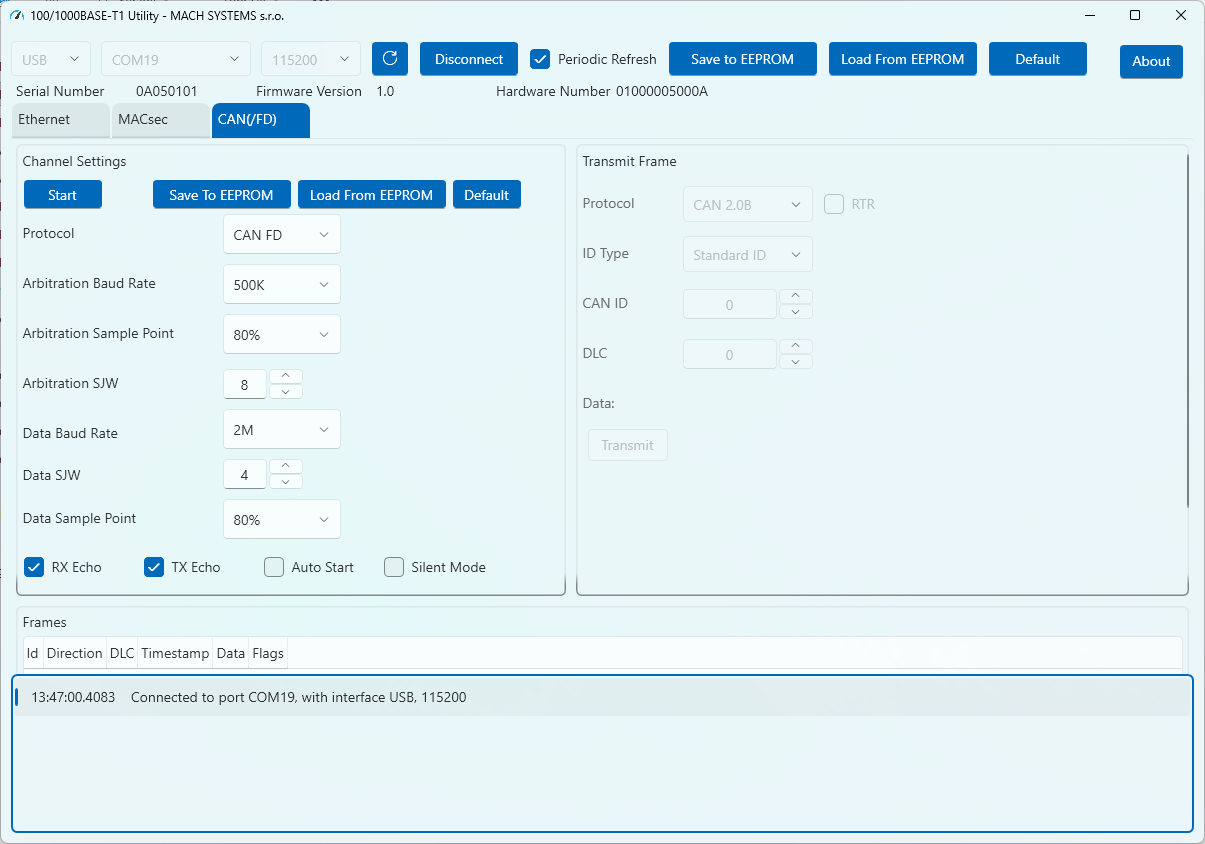

- 미디어 변환기를 USB-CAN(/FD) 인터페이스로 사용하세요: CAN 채널을 구성하고, CAN 및 CAN FD 데이터 프레임을 송수신합니다
*이 프로그램은 Windows 시스템과 호환되며, .NET 프레임워크가 실행 중입니다.
특징
통합 통신 프로토콜

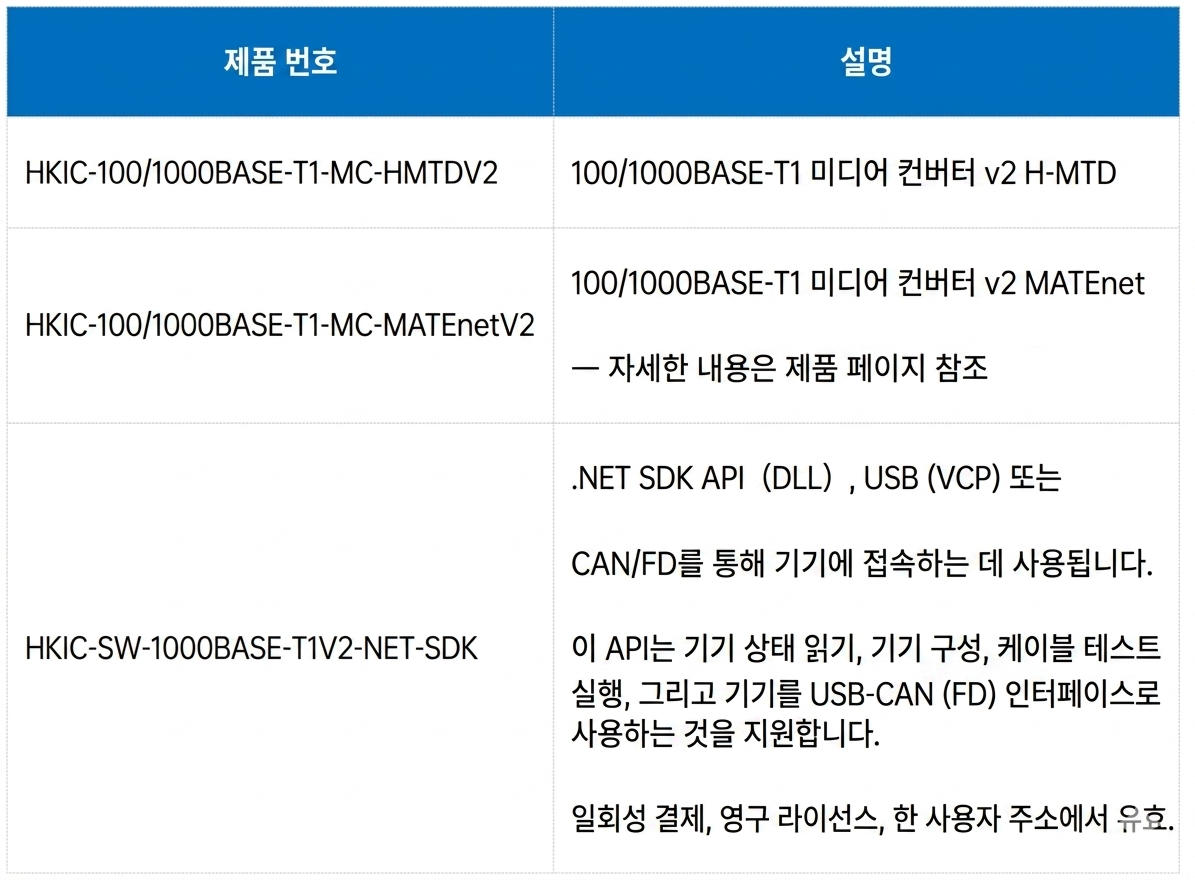

주문 정보
