RELY-TSN-Configurator：시간 인식 네트워크 배치 공구
SOC-E RelyUm 계열의 RELY-TSN-Configuator 구성 도구는 네트워크 토폴로지 및 통신 요구사항을 결정할 때 TSN 장치를 보장된 제약 조건 하에 구성할 수 있게 합니다.
- TSN 토폴로지, 하드웨어 능력 및 트래픽 요구사항을 정의합니다
- TSN 메커니즘을 선택하세요
- 배포 가능한 구성을 구축하세요
소개
특징
소개
TSN 네트워크의 구성은 표준화(IEEE) 및 산업(IIC TSN 테스트 플랫폼 작업 그룹) 그룹에서 가장 활발한 주제 중 하나입니다.

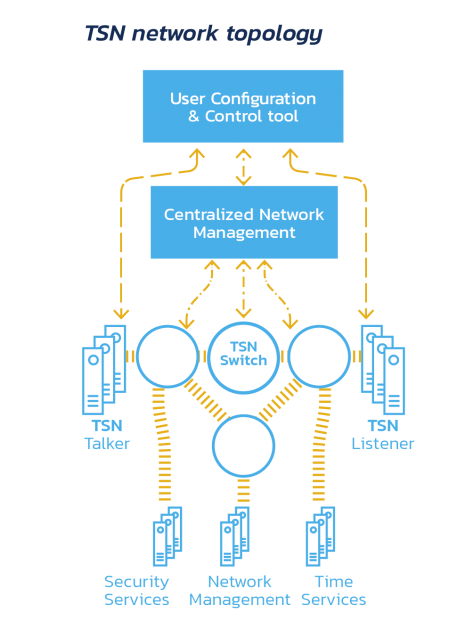

TSN 통신은 토커와 하나 이상의 리스너 간에 설정된 데이터 흐름을 기반으로 합니다. 각 스트림에 대한 합의된 매개변수에 따라, TSN 네트워크의 모든 요소를 설정하여 선택한 매개변수에 따라 프레임을 전환하도록 설정해야 합니다. 이 작업은 중앙 집중식 네트워크 구성(CNC) 노드에 의해 수행됩니다.
특징
TSN 네트워크 모델링
트래픽 특성화, TSN 장치 특성화, 네트워크 및 네트워크 장치 모델링을 허용합니다:
- GUI에서 트래픽 요구사항, 네트워크 장치, 토폴로지를 모델링하세요.
- 또는 기존 설명(YANG, CSV 등)을 가져오는 방법도 있습니다.
TSN 메커니즘을 선택하세요
GUI는 하드웨어 지원 TSN 메커니즘을 선택할 수 있게 해줍니다. 이 도구에서 이용 가능한 TSN 메커니즘은 다음과 같습니다:
- 시간 동기화: 타이밍 및 동기화 (IEEE Std 802.1AS-2020)
- QoS: 트래픽 분류 (IEEE Std 802.1p)
- 신용 기반 쉐이퍼 (IEEE Std 802.1Qav)
- 예약 트래픽 (IEEE Std 802.1Qbv)
- 프레임 선점 (IEEE Std 802.1Qbu)
- 신뢰성: 스트림별 필터링 및 조절 (IEEE Std 802.1Qci)
- 프레임 복제 및 제거 신뢰성 (IEEE Std 802.1CB)
- 구성: YANG 데이터 모델 (IEEE Std 802.1Qcp, P802.1Qcw, P802.1CBcv)
TSN 수출 구성
올바른 구성을 생성할 수 있게 하며:
- XML-YANG 형식으로 내보내기
- 또는 엑셀로 CSV 형식으로 내보내기도 합니다
- 홍커의 다른 REALLY 기기에서 수입한 것입니다
