프로그래밍 가능한 다기능 게이트웨이
CAN-FD LIN
게이트웨이
이 변환기는 1000BASE-T1과 1000BASE-T(기가비트 이더넷) 네트워크 간, 또는 100BASE-T1과 100BASE-TX(고속 이더넷) 네트워크 간 전이중 물리 계층 변환을 수행할 수 있으며, TE MATEnet 인터페이스와 RJ-45 인터페이스를 갖추고 있습니다. 통신 속도와 마스터/슬레이브 모드는 링크 파트너를 통해 자동으로 협상하거나 사용자가 수동으로 설정할 수 있습니다. 장치 상태 및 포트 진단 정보를 읽기 위한 USB 포트(가상 직렬 포트) 하나가 장착되어 있습니다. 이 장치는 USB-CAN(/FD) 인터페이스로도 기능합니다.
- 차량 내 이더넷과 기존 이더넷 간 양방향 변환을 가능하게 하며, 100Mbps/기가비트 적응을 지원합니다.
- 통합 USB-CAN(FD) 인터페이스, 고급 진단 기능을 갖춘 이중 목적 장치입니다.
- 효율적인 네트워크 디버깅 및 문제 해결을 지원하는 케이블 진단 및 프레임 생성기를 갖추고 있습니다.
- 시스템 통합과 유연한 구성을 용이하게 하기 위한 오픈 프로토콜과 무료 소프트웨어를 제공합니다.

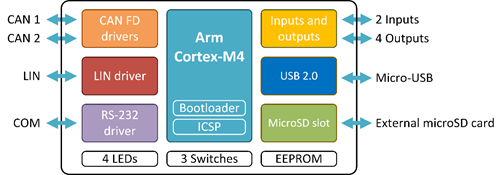

기능 개요
- 제품 특징
- CAN FD 프로토콜을 지원하는 두 개의 고속 CAN 채널
- 1 LIN 채널
- 1개의 RS-232 포트
- 1개의 MicroSD 카드 슬롯
- USB 포트 1개
- 4개의 디지털 출력 채널
- 아날로그/디지털 입력 2채널
- 4개의 LED 상태 표시등
- 32비트 암 코텍스-M4 MCU
- C/C++ 자유 프로그래밍 지원
- 무료 통합 개발 환경과 C/C++ 컴파일러를 사용합니다
- 프로그래밍 예시 포함
- USB, CAN, RS-232, 또는 ICSP를 통한 펌웨어 업데이트 지원
- 온보드 16 Kbit EEPROM
- 외부 전원 공급 장치 또는 USB 전원 공급 장치 지원
- 데스크탑 배치 또는 DIN 레일 장착에 적합합니다
- 하이라이트
- 펌웨어는 C/C++로 개발할 수 있으며, USB, CAN, RS-232 또는 표준 ICSP SWD 인터페이스를 통해 장치에 프로그래밍할 수 있으며, 이들은 코드 디버깅 기능도 지원합니다. 이 장치는 STM32G4 Arm Cortex-M4 마이크로컨트롤러를 기반으로 제작되었으며, 무료 통합 개발 환경, GNU C/C++ 컴파일러, 프로그래밍 예제가 포함되어 있습니다.
- 내장 EEPROM 메모리는 사용자 애플리케이션 매개변수를 저장할 수 있으며, microSD 카드 슬롯은 대규모 데이터셋의 로드 또는 저장을 지원하여 시뮬레이션 및 데이터 기록 시나리오에 적합합니다.
- 4개의 디지털 출력(PWM 지원)과 2개의 아날로그/디지털 입력 채널이 양방향 신호 트리거를 가능하게 합니다. 입력 포트는 0-5V 아날로그 신호를 읽을 수 있으며, 출력 포트는 푸시-풀, 하이사이드 드라이브, 로우사이드 드라이브 등 여러 출력 단계 구성을 제공하여 최대 1.5A의 드라이브 전류를 지원하여 릴레이, 솔레노이드 밸브 및 기타 주변 장치를 편리하게 제어할 수 있습니다.
제품 세부사항
- 응용 시나리오
- CAN FD에서 CAN 네트워크 간 브리징
- LIN에서 CAN/CAN FD 프로토콜 변환
- CAN/LIN 버스에서 RS-232 통신까지
- 데이터 기록
- 통신 시뮬레이션
- ECU 시뮬레이션
- 입력 신호의 원격 모니터링
- 출력 장치의 원격 제어
- 구성 가능한 게이트웨이

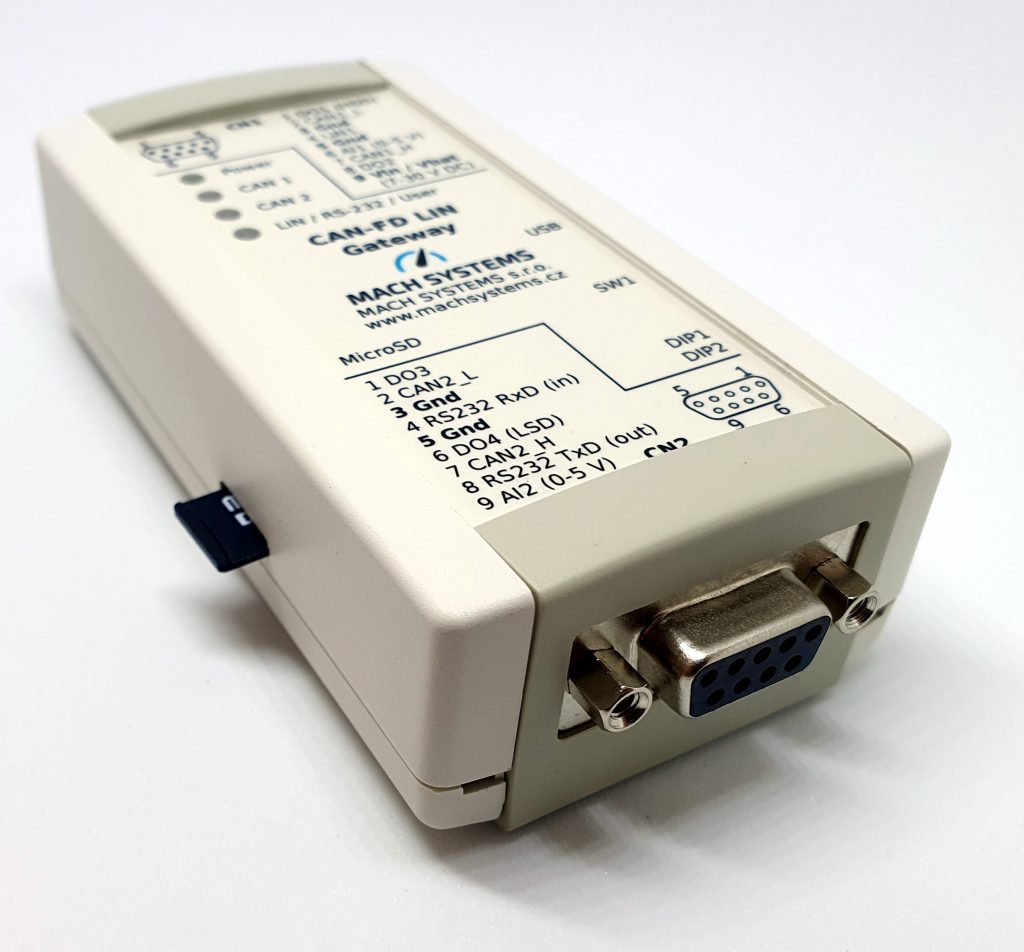

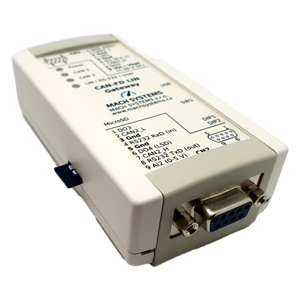

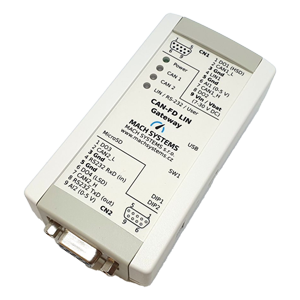

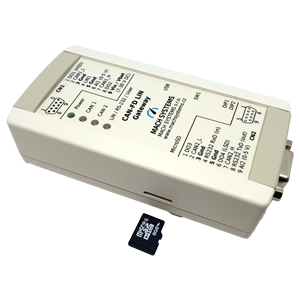

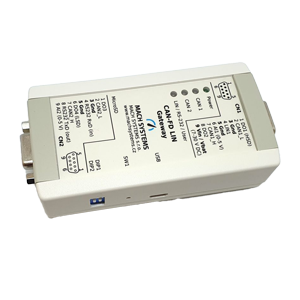

- 제품 이미지
제품 규격
| 통신 및 주변 장치 | |
|---|---|
|
채널 |
|
|
입력 채널 |
|
|
출력 채널 |
4채널 디지털 출력 (PWM 지원)
|
|
프로그래밍 |
|
|
펌웨어 업데이트 |
|
|
디버깅/문제 해결 |
|
|
비휘발성 메모리 |
|
|
표시등 |
|
| 전기 사양 | |
|---|---|
|
전원 공급 |
|
|
소비 전력 |
|
|
MCU |
|
|
트랜시버 |
|
| 기계 및 물리적 사양 | |
|---|---|
|
커넥터 |
|
|
버튼 및 스위치 |
|
|
사이즈 |
|
|
무게 |
|
|
작동 온도 |
|
|
방수/방진 등급 |
|
|
장착 방식 |
|
추가 정보

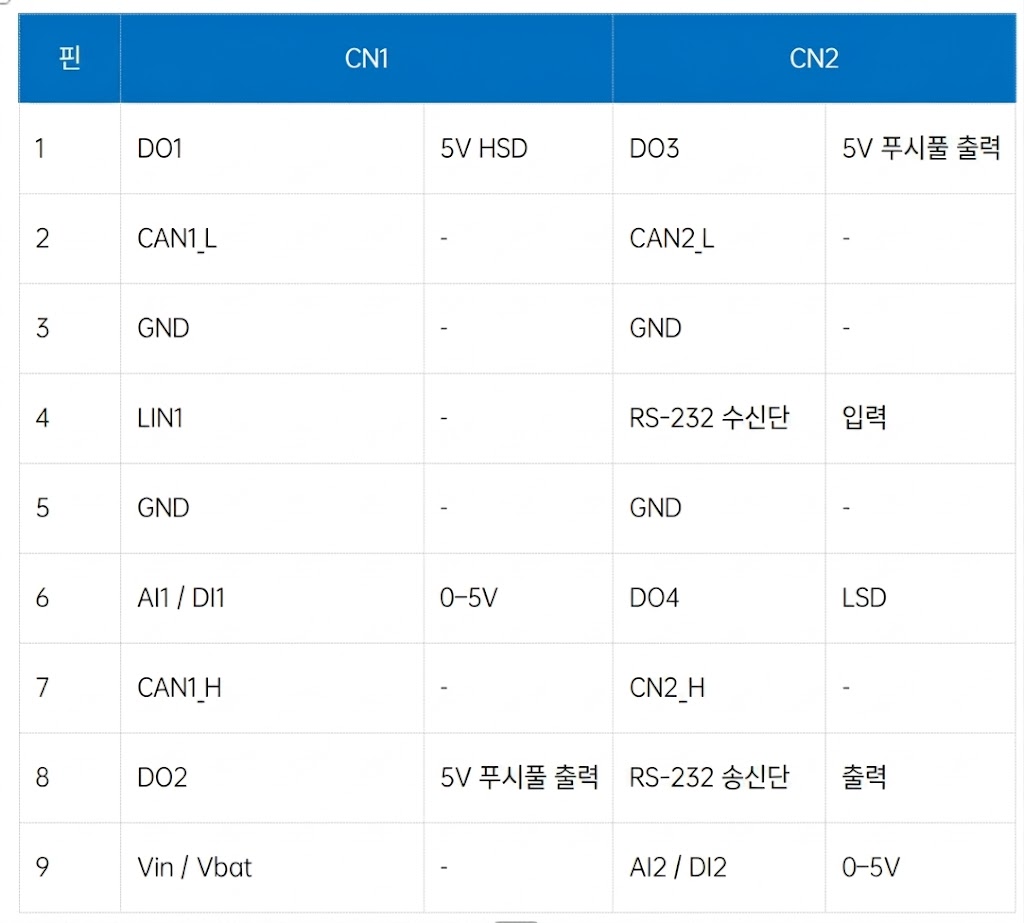

커넥터 핀 배열

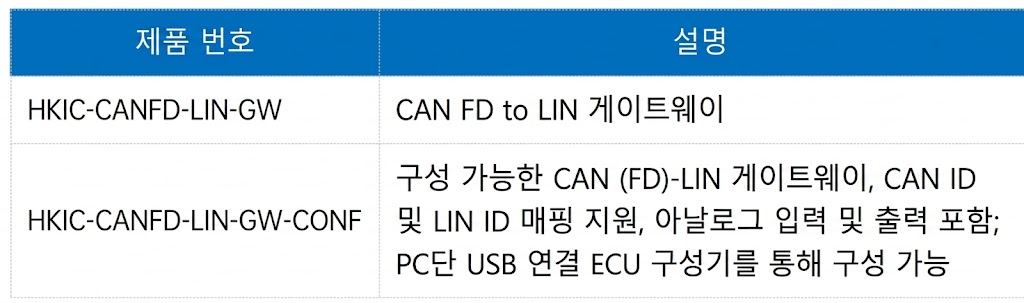

주문 정보
관련 제품 추천
10GBASE-T1
미디어 변환기
다중 속도 자동차 이더넷 변환기는 차량 탑재 MultiGig-T1 네트워크와 SFP+ 모듈 간 양방향 물리 계층 변환을 가능하게 합니다.
100BASE-T1
미디어 변환기
100BASE-T1(OABR)과 100BASE-TX 간의 양방향 물리 계층 변환기로, 차량 내 이더넷 카메라나 OABR 미디어 인터페이스가 장착된 ECU를 컴퓨터와 연결할 수 있습니다.
SENT 버스 게이트웨이
양방향 SENT 채널 2개, 아날로그 출력 채널 2개, 그리고 RS-232 또는 CAN 버스 인터페이스가 있습니다. SENT 통신 모니터링 및 시뮬레이션 등 다양한 응용 분야에 사용할 수 있습니다.
10BASE-T1S
미디어 게이트웨이
CAN(FD) 게이트웨이 기능을 결합하고 사용자 친화적인 프로그래밍을 지원하는 다기능 10BASE-T1S 미디어 변환기/이더넷 스위치입니다.
