RELY-TSN-Configurator：시간 인식 네트워크 배치 공구
TSN 네트워크 구성은 표준화(IEEE) 및 산업(IIC TSN 테스트 플랫폼 작업 그룹) 그룹에서 가장 활발한 주제 중 하나이다.
해홍은 네트워크 토폴로지 및 통신 요구 사항을 결정할 때 TSN 장치를 구성할 수 있도록 하고 제약 조건을 충족할 수 있도록 하는TSN 설정 도구 출시했다.
이 도구의 주요 기능은 다음과 같다.
- TSN 토폴로지, 하드웨어 기능, 트래픽 요구 사항 정의
- TSN 메커니즘 선택
- 배포 가능한 설정 생성
소개
특징
자료 다운하기
소개
TSN 네트워크 구성은 표준화(IEEE) 및 산업(IIC TSN 테스트 플랫폼 작업 그룹) 그룹에서 가장 활발한 주제 중 하나이다.

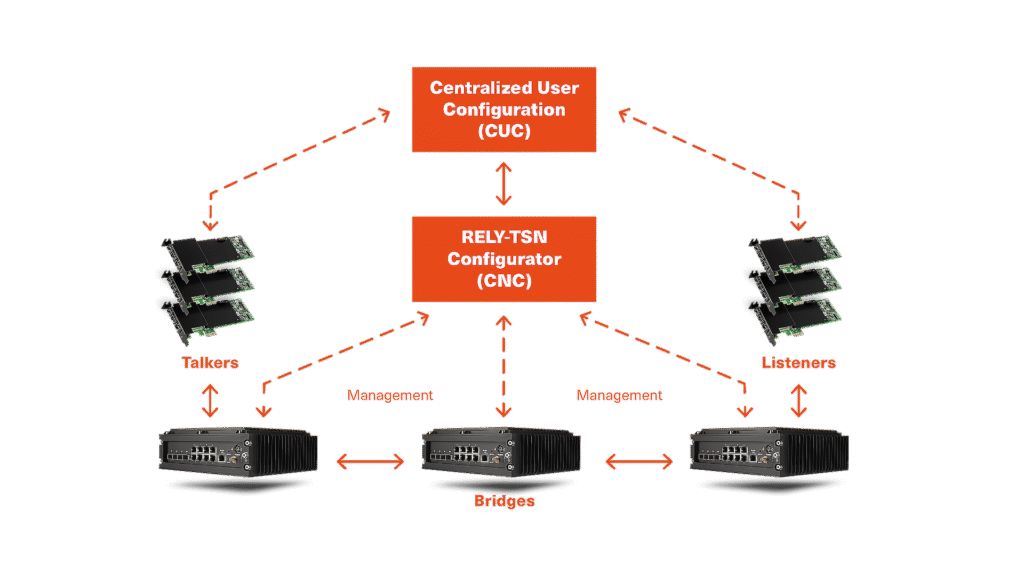

TSN 통신은 Talker와 하나 이상의 Listener 사이에 설정된 데이터 스트림을 기반으로 한다. 각 스트림의 합의된 매개변수에 따라 TSN 네트워크의 모든 요소를 구성하여 선택한 매개변수에 따라 프레임을 전환할 필요가 있다. 이 작업은 중앙 집중식 네트워크 구성(CNC) 노드에 의해 수행된다.
이에 해홍은 네트워크 토폴로지 및 통신 요구 사항을 결정할 때 TSN 장치를 구성할 수 있도록 하고 제약 조건을 충족할 수 있도록 하는 TSN 설정 도구 출시했다.
이 도구의 주요 기능은 다음과 같다.
• TSN 토폴로지, 하드웨어 기능, 트래픽 요구 사항 정의
• TSN 메커니즘 선택
• 배포 가능한 설정 생성
특징
이 툴이 지원하는 주요 기능은 다음과 같다.
TSN 네트워크 모델링
트래픽 특성화, TSN 장치 특성화 및 네트워크 및 네트워크 장치 모델링을 허용
● GUI통해 트래픽 요구 사항, 네트워크 장비 및 토폴로지를 모델링.
●또는 기존 설명(YANG, CSV)을 도입
TSN 기지 선택
GUI는 하드웨어에서 지원하는 TSN 메커니즘을 선택할 수 있도록 한다. 이 도구에서 사용할 수 있는 TSN 메커니즘은 다음과 같다.
●시간동기 : 타이밍과 동기 (IEEE Std 802.1AS-2020)
●QoS : 트래픽 분류 (IEEE Std 802.1p)
●신용기반 성형기 (IEEE Std 802.1Qav)
●예정 데이터 (IEEE Std 802.1Qbv)
●프레임 선점 (IEEE Std 802.1Qbu)
●신뢰성 : 스트림당 필터링 및 규제 (IEEE Std 802.1Qci)
●프레임 복사 및 신뢰도 제거 (IEEE Std 802.1CB)
●구성 : YANG 데이터 모델 (IEEE Std 802.1Qcp, P802.1Qcw, P802.1CBcv)
TSN 배치 도출
● XML-YANG 형식으로 도출
● 또는 Excel, CSV 형식으로 도출
● 해홍 기타 RELY 기기에서 도입
TSN 네트워크 모델링
트래픽 특성화, TSN 장치 특성화 및 네트워크 및 네트워크 장치 모델링을 허용
● GUI통해 트래픽 요구 사항, 네트워크 장비 및 토폴로지를 모델링.
●또는 기존 설명(YANG, CSV)을 도입
TSN 기지 선택
GUI는 하드웨어에서 지원하는 TSN 메커니즘을 선택할 수 있도록 한다. 이 도구에서 사용할 수 있는 TSN 메커니즘은 다음과 같다.
●시간동기 : 타이밍과 동기 (IEEE Std 802.1AS-2020)
●QoS : 트래픽 분류 (IEEE Std 802.1p)
●신용기반 성형기 (IEEE Std 802.1Qav)
●예정 데이터 (IEEE Std 802.1Qbv)
●프레임 선점 (IEEE Std 802.1Qbu)
●신뢰성 : 스트림당 필터링 및 규제 (IEEE Std 802.1Qci)
●프레임 복사 및 신뢰도 제거 (IEEE Std 802.1CB)
●구성 : YANG 데이터 모델 (IEEE Std 802.1Qcp, P802.1Qcw, P802.1CBcv)
TSN 배치 도출
● XML-YANG 형식으로 도출
● 또는 Excel, CSV 형식으로 도출
● 해홍 기타 RELY 기기에서 도입
자료 다운하기
클릭하여 다운：RELY-TSN-Configurator제품 안내서
