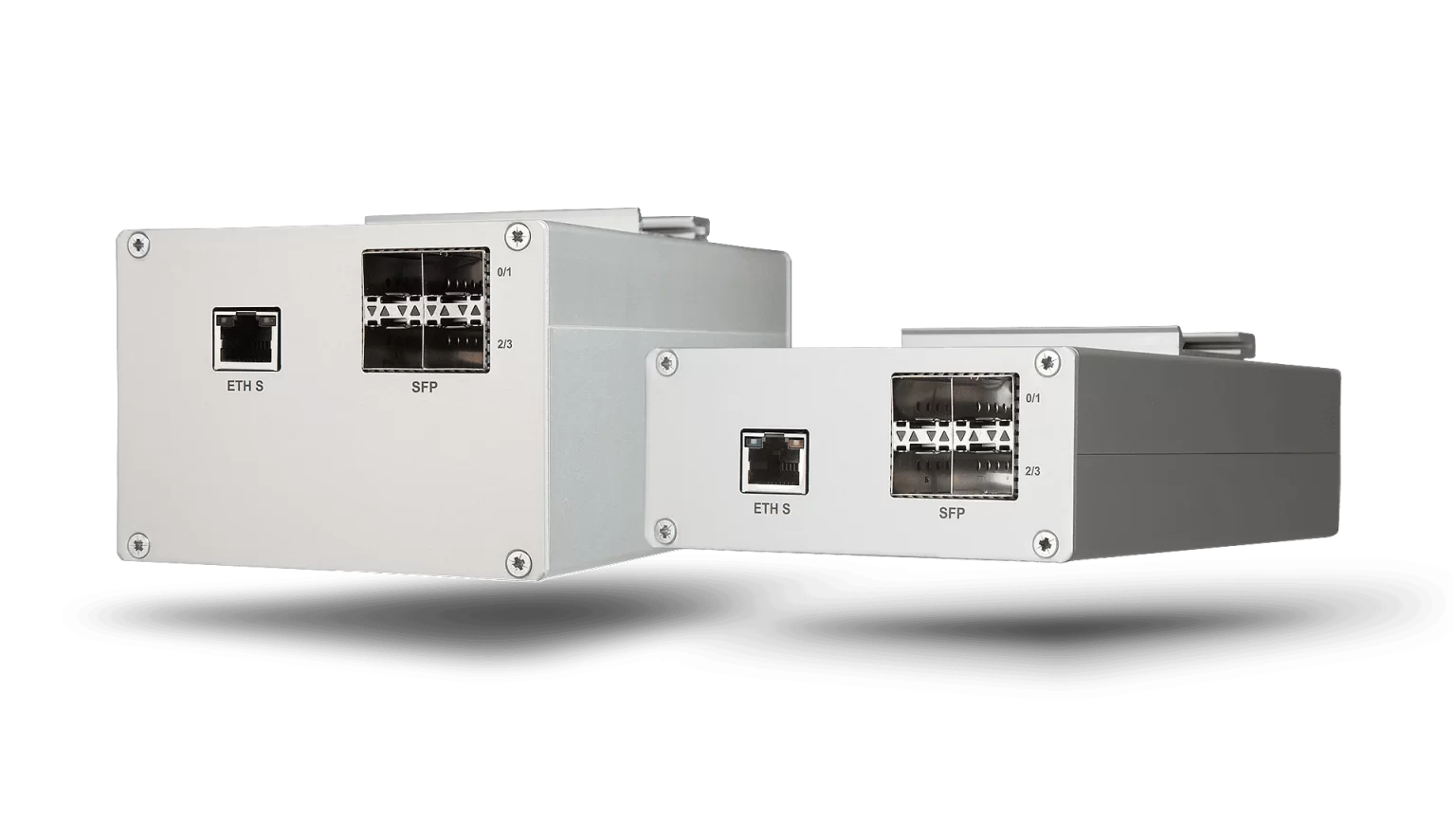

RELY-RB: 시간 인식 Redbox Switch
핵심 시스템은 시간 인식 고가용성 네트워크 필요한다. 또한 이는 현대 네트워크 인프라의 복잡성이 ‘호스팅’ 설비의 전통적 개념을 극복하였다. RELY-RB는 현장 검증을 거친 첨단 기술을 통합하여 패킷 손실 없는 이더넷, 서브마이크로초 동기 및 네트워크 안전를 실현할 수 있는 스마트 설비의 새로운 개념이다. 본 설비는 전체 LAN와 중복 네트워크를 합병하여 QuadBox 작업을 통해 PRP과 HSR네트워크를 연결하고 HSR고리를 확장할 수 있다.
소개
특징
사이즈
자료 다운하기
소개
핵심 시스템은 시간 인식 고가용성 네트워크 필요한다. 또한 이는 현대 네트워크 인프라의 복잡성이 ‘호스팅’ 설비의 전통적 개념을 극복하였다. RELY-RB는 현장 검증을 거친 첨단 기술을 통합하여 패킷 손실 없는 이더넷, 서브마이크로초 동기 및 네트워크 안전를 실현할 수 있는 스마트 설비의 새로운 개념이다. 본 설비는 전체 LAN와 중복 네트워크를 합병하여 QuadBox 작업을 통해 PRP과 HSR네트워크를 연결하고 HSR고리를 확장할 수 있다.
특징
통신기술
●복수 PTP 3단 이더넷 포트(타입과 번호는 모델에 따라 다름)
●제로백 이중화 모드:
IEC 62439-3 v3의 섹션 5 “고 가용성 심리스 중복(HSR)”
지원되는 모드: H, N, T, U, HSR-SAN, PRP-HSR, HSR-HSR
IEC 62439-3 v3의 4번 병렬 이중화 프로토콜(PRP)
지원되는 모드: 중복제거, 중복수용, 투명수신, PRP-HSR
●옵션 중복 모드:
●IEC 62439-2 5조 ‘미디어 리던시 프로토콜(MRP)’
●이더넷 IP의 ‘디바이스급 링(DLR)’
●RSTP IEEE802.1w
● VLAN 지원
●이더넷 유형 또는 IEEE 802.1P 트래픽 우선 순위 기반
● 패스스루 및 메모리 포워딩 전환
처리 성능
●듀얼코어 ARM9 프로세서가 내장된 Xilinx Zynq FPGA
●1GB DDR3 RAM 메모리
●Linux 조작 시스템
안전기능
●IEC 62351-6 선속 암호화 옵션 지원
● IEC 62351-9 키 교환시설의 보안 인프라
● AES 256, HMAC 및 RSA 하드웨어 엔진, 소프트웨어 및 펌웨어 암호화, 인증 및 서명에 사용
●안전 작동
●시스템급 감사의 안전성(운영체제 및 애플리케이션)
●변조방지, 가속도계, 전력소비량 측정센서 통합으로 고급 보안공격 경감
●보안 지향 서비스(NAT, 방화벽, VPN 등)를 위한 스위칭 인프라와 격리된 이더넷 포트
●IEEE 802.1X 액세스 제어, 포트 기반 및 MAC 기반 인증, MAC 포트 바인딩 및 로그인 보안 인증
●심도 패킷 검사 기능이 있는 옵션 내부 미러 포트
●IDS 및 Syslogv5 TLS 지원을 위한 선택적 통합 SIEM 에이전트, 분산 SIEM 방법
동기화
●IEEE 1588-2008 PTPv2
●동작모드 : 투명시계, 일반시계, 경계시계
●프로필: 기본, 전원, IEC 61850-9-3, AS
●옵션 IRIGb 메인/슬레이브 브리지
●IEEE 1588 상태 비저장 클록 P2P(대등) 모드, IEEE 1588 PRP/HSR 중복 네트워크 통합 지원
견고한 설비
●IEC 61850-3/IEEE 1613
●팬리스 디자인
●풀 메탈 케이스
●용장전원 : 6VDC ~ 30VDC (옵션 48VDC 및 125VDC)
●작동온도 : -40°C ~ +70°C
●보관온도 : -40°C ~ +85°C
●옵션 : DIN 레일
설정 및 관리
●SNMPv3，SSH
● 웹 기반 HTML5-GUI 액세스/구성:
HTTP(S)로 방문 가능
프로필과 펌웨어 업데이트 질문
실시간 네트워크 모니터링
기타 인터페이스(모든 모델에서 사용할 수 있는 것은 아님)
●RS485 포트 1개
●USB A 타입 포트 2개
●HDMI 출력 1개
●알람 출력 1개(최대 무전위 릴레이 출력 250VAC)
●1초당 펄스(PPS) SMA 출력
●복수 PTP 3단 이더넷 포트(타입과 번호는 모델에 따라 다름)
●제로백 이중화 모드:
IEC 62439-3 v3의 섹션 5 “고 가용성 심리스 중복(HSR)”
지원되는 모드: H, N, T, U, HSR-SAN, PRP-HSR, HSR-HSR
IEC 62439-3 v3의 4번 병렬 이중화 프로토콜(PRP)
지원되는 모드: 중복제거, 중복수용, 투명수신, PRP-HSR
●옵션 중복 모드:
●IEC 62439-2 5조 ‘미디어 리던시 프로토콜(MRP)’
●이더넷 IP의 ‘디바이스급 링(DLR)’
●RSTP IEEE802.1w
● VLAN 지원
●이더넷 유형 또는 IEEE 802.1P 트래픽 우선 순위 기반
● 패스스루 및 메모리 포워딩 전환
처리 성능
●듀얼코어 ARM9 프로세서가 내장된 Xilinx Zynq FPGA
●1GB DDR3 RAM 메모리
●Linux 조작 시스템
안전기능
●IEC 62351-6 선속 암호화 옵션 지원
● IEC 62351-9 키 교환시설의 보안 인프라
● AES 256, HMAC 및 RSA 하드웨어 엔진, 소프트웨어 및 펌웨어 암호화, 인증 및 서명에 사용
●안전 작동
●시스템급 감사의 안전성(운영체제 및 애플리케이션)
●변조방지, 가속도계, 전력소비량 측정센서 통합으로 고급 보안공격 경감
●보안 지향 서비스(NAT, 방화벽, VPN 등)를 위한 스위칭 인프라와 격리된 이더넷 포트
●IEEE 802.1X 액세스 제어, 포트 기반 및 MAC 기반 인증, MAC 포트 바인딩 및 로그인 보안 인증
●심도 패킷 검사 기능이 있는 옵션 내부 미러 포트
●IDS 및 Syslogv5 TLS 지원을 위한 선택적 통합 SIEM 에이전트, 분산 SIEM 방법
동기화
●IEEE 1588-2008 PTPv2
●동작모드 : 투명시계, 일반시계, 경계시계
●프로필: 기본, 전원, IEC 61850-9-3, AS
●옵션 IRIGb 메인/슬레이브 브리지
●IEEE 1588 상태 비저장 클록 P2P(대등) 모드, IEEE 1588 PRP/HSR 중복 네트워크 통합 지원
견고한 설비
●IEC 61850-3/IEEE 1613
●팬리스 디자인
●풀 메탈 케이스
●용장전원 : 6VDC ~ 30VDC (옵션 48VDC 및 125VDC)
●작동온도 : -40°C ~ +70°C
●보관온도 : -40°C ~ +85°C
●옵션 : DIN 레일
설정 및 관리
●SNMPv3，SSH
● 웹 기반 HTML5-GUI 액세스/구성:
HTTP(S)로 방문 가능
프로필과 펌웨어 업데이트 질문
실시간 네트워크 모니터링
기타 인터페이스(모든 모델에서 사용할 수 있는 것은 아님)
●RS485 포트 1개
●USB A 타입 포트 2개
●HDMI 출력 1개
●알람 출력 1개(최대 무전위 릴레이 출력 250VAC)
●1초당 펄스(PPS) SMA 출력
사이즈
통신 인터페이스
RELY-RB 시리즈는 세 가지 다른 모델을 포함하여 장치에서 사용할 수 있는 통신 인터페이스의 수와 유형을 기반으로 한다
RELY-RB
●1개
10/100/1000Base-TX 이더넷 동케이블 포트(콘솔/서비스/보안)
●10/100/1000Base-TX 이더넷 동케이블 또는 100Base-FX/1000-Base-X 광섬유용 SFP 고정 프레임 4개
RELY-RB+(단종)
●1개
10/100/1000Base-TX 이더넷 동케이블 포트(콘솔/서비스/보안)
●6개
10/100/1000Base-TX 이더넷 동케이블 포트
RELY-RB+2 (단종)
●1개
10/100/1000Base-TX 이더넷 동케이블 포트(콘솔/서비스/보안)
●6개
10/100/1000Base-TX 이더넷 동케이블 포트
●10/100/1000Base-TX 이더넷 동케이블 또는 100Base-FX/1000-Base-X 광섬유용 SFP 고정 프레임 2개
RELY-RB 시리즈는 세 가지 다른 모델을 포함하여 장치에서 사용할 수 있는 통신 인터페이스의 수와 유형을 기반으로 한다
RELY-RB
●1개
10/100/1000Base-TX 이더넷 동케이블 포트(콘솔/서비스/보안)
●10/100/1000Base-TX 이더넷 동케이블 또는 100Base-FX/1000-Base-X 광섬유용 SFP 고정 프레임 4개
RELY-RB+(단종)
●1개
10/100/1000Base-TX 이더넷 동케이블 포트(콘솔/서비스/보안)
●6개
10/100/1000Base-TX 이더넷 동케이블 포트
RELY-RB+2 (단종)
●1개
10/100/1000Base-TX 이더넷 동케이블 포트(콘솔/서비스/보안)
●6개
10/100/1000Base-TX 이더넷 동케이블 포트
●10/100/1000Base-TX 이더넷 동케이블 또는 100Base-FX/1000-Base-X 광섬유용 SFP 고정 프레임 2개
자료 다운하기
